EV Charge Control Basic
S1/DIP 1 = ON
EV-CC-AC1-M3-CC-...,
Anschluss Fall C
38 / 70
PHOENIX CONTACT
7.2 Ladefreigabe mit lokaler Freigabe und Status-
anzeige über externe LEDs
Ladestation mit Fahrzeug-Ladestecker
Statusanzeige über externe LEDs
Der Ladevorgang startet, wenn Schalter k1 geschlossen ist und Status C vorliegt.
– LED 1 leuchtet, wenn das Fahrzeug mit der Ladestation verbunden ist.
– LED 2 leuchtet, solange geladen wird.
– LED 3 leuchtet im Fehlerfall.

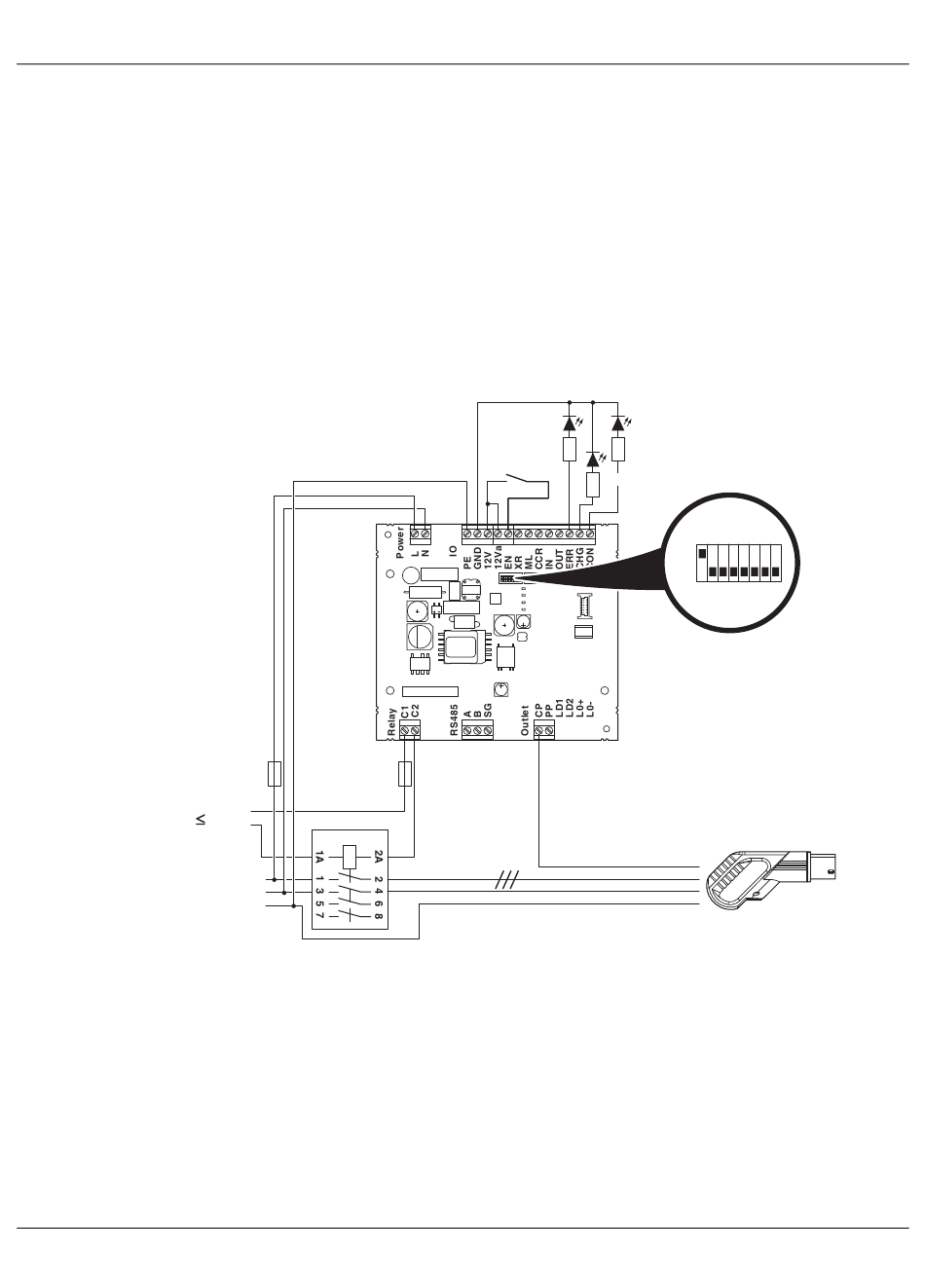

Bild 7-2 Anschlussbeispiel 2
230 V
L, L1-L3
N
PE
LED3 LED1
k1
LED2
S1 S2
PWR
CON
ERR
CHR
1
S1
0
EV-T2M3C-...
EV-T1M3C-...
106377_de_05
