Vereinfachter Ladeablauf; Beschaltung Vereinfachter Ladeablauf - Phoenix Contact EV Charge Control Basic EV-CC-AC1-M3-CBC-SER-HS Anwenderhandbuch

Signalkontakte und Ladeabläufe
5.6

Vereinfachter Ladeablauf

Bild 5-6

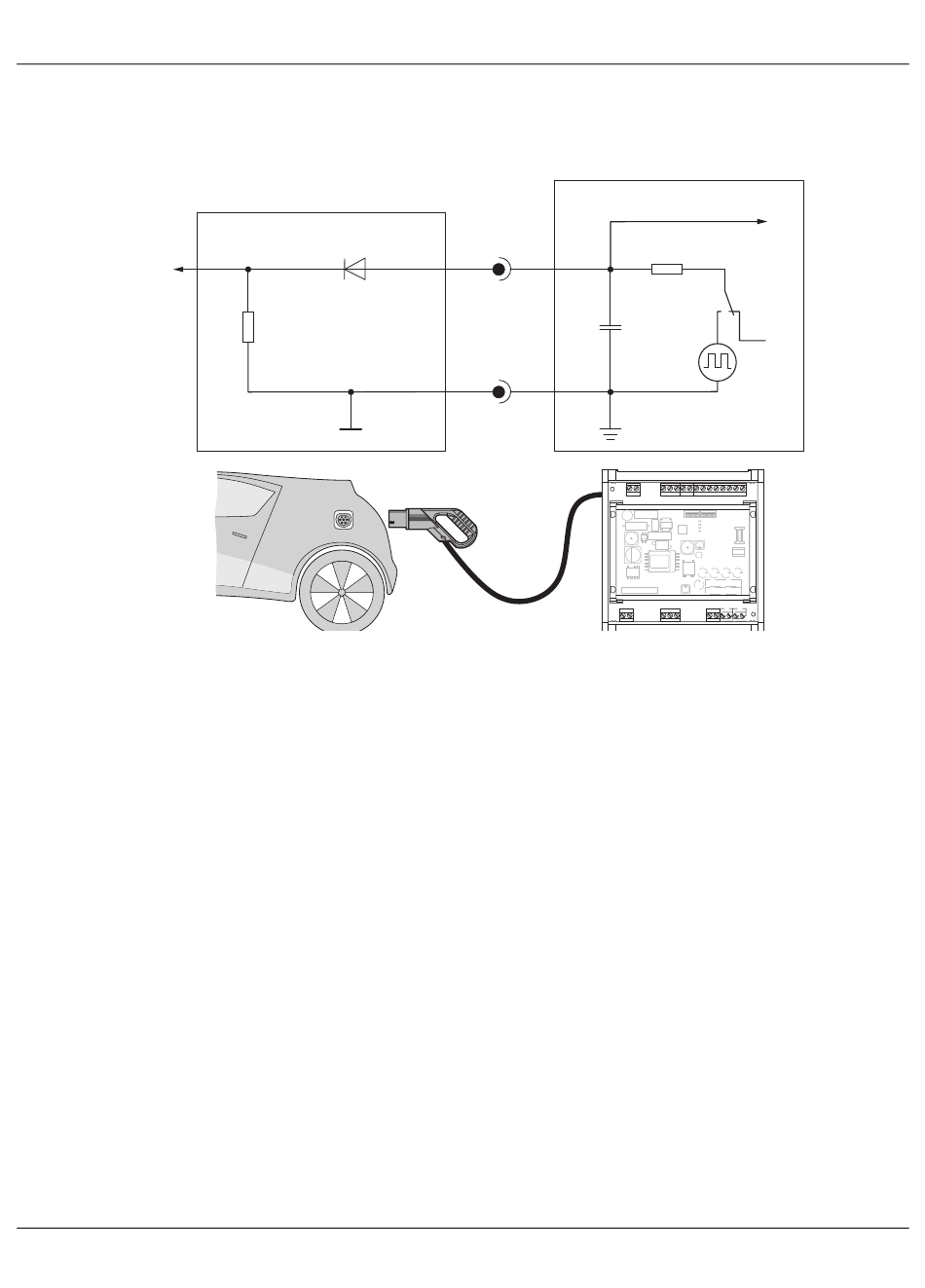

Beschaltung vereinfachter Ladeablauf

V
a
D1
Control Pilot
V
R1
b
S1
R
C
e
S
12 V
PWM
Mit dem vereinfachten Ladeablauf wird der Zwischenstatus B übersprungen. Die zulässige
Ladestromhöhe wird auf 10 A begrenzt. Der Widerstandswert R entspricht der Parallel-
e
schaltung der Widerstände R2 und R3 aus „Beschaltung Control Pilot" auf Seite 24.
Mit dem vereinfachten Ladeablauf kann der Status C oder D erreicht werden.
