Anschluss Verbraucher höherer Leistung (z. B. Lampen)
Über den Spannungseingang 12 Va werden die Ausgangsstufen mit der notwendigen
Spannung von 5 V DC bis maximal 30 V DC versorgt.
Die Ausgänge schalten im Status 0 (AUS) gegen GND und im Status 1 (AN) auf das
Potenzial von 12 Va.
GND ist intern mit PE verbunden.
Beachten Sie die maximale Stromfestigkeit von 600 mA pro Ausgang.

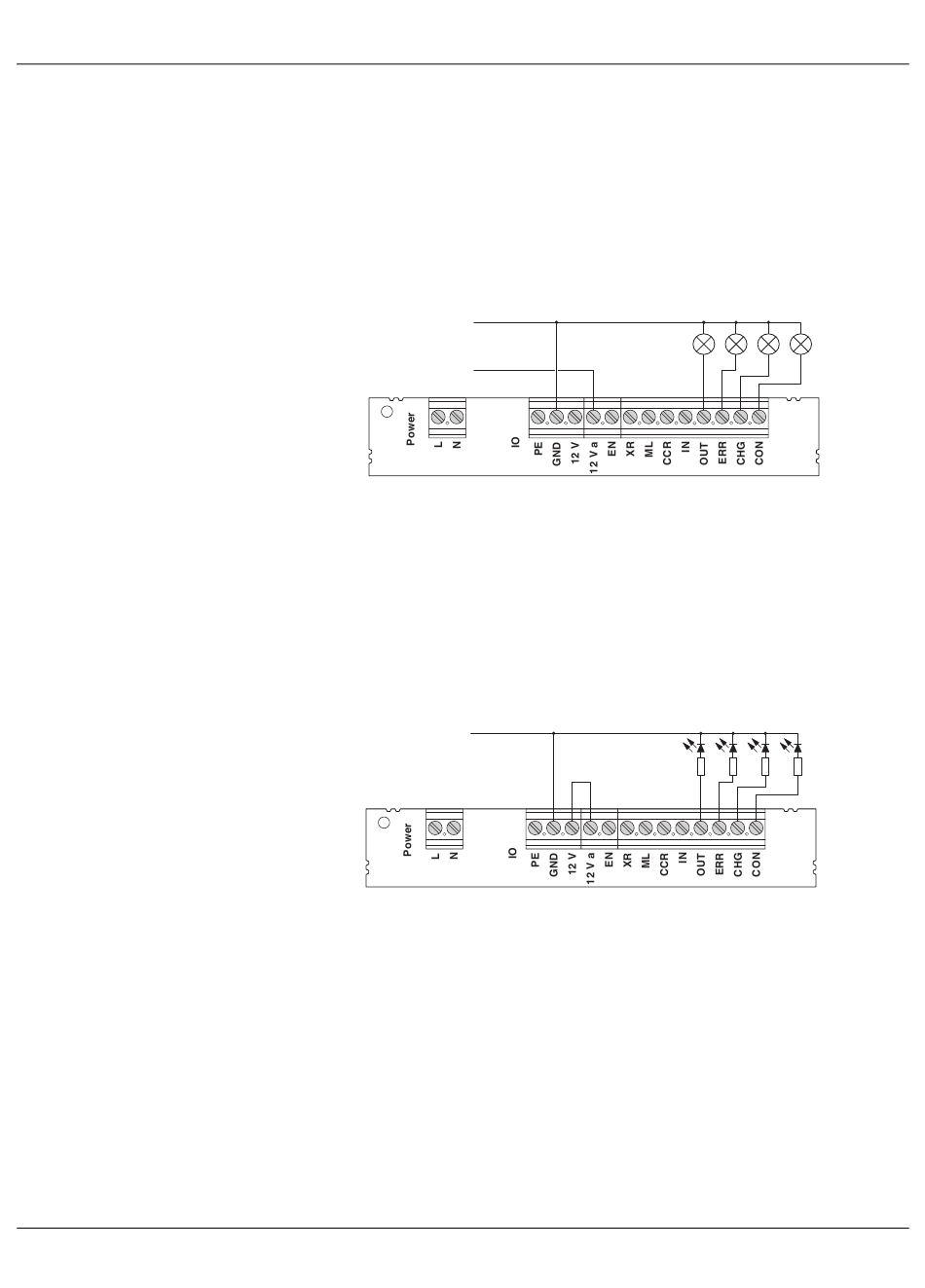

Bild 6-2

Ausgangsbeschaltung mit Lampen

Anschluss Verbraucher mit geringer Stromaufnahme (z. B. LEDs)
Über den Spannungseingang 12 Va werden die Ausgangsstufen mit der notwendigen
Spannung von 12 V DC aus dem Spannungsausgang 12V versorgt.
Der Spannungsausgang 12 V kann mit maximal 500 mA belastet werden.
Die Ausgänge schalten im Status 0 gegen GND und im Status 1 auf 12Va.
GND ist intern mit PE verbunden.
Bild 6-3

Ausgangsbeschaltung mit LEDs

GND
+5 V DC ... +30 V DC
GND
OUT ERR CHG CON
OUT ERR CHG CON
106377_de_05
