6 Beschaltung der Aus- und Eingänge
106377_de_05
Die Beschaltungen mit Lampen und LEDs sind nur Beispiele. Sie können auch andere Ver-
braucher wie Optokoppler, Relais oder digitale Eingänge einer Steuerung anschließen.
6.1 Ausgänge
Die Ausgänge schalten im Status 0 gegen GND und im Status 1 auf den Spannungseingang
12Va. An dem Spannungseingang 12Va kann eine Spannungsversorgung von 5 V bis
30 V DC angelegt werden.
Die Stromtragfähigkeit der Schalttransistoren beträgt maximal 600 mA. Wenn der
Spannungseingang 12 Va über den Anschluss 12 V gespeist wird, dann stehen an allen
Ausgängen in der Summe maximal 500 mA zur Verfügung.
ACHTUNG: Mögliche Beschädigung der Transistoren
In keinem Fall darf eine Versorgungsspannung an die Ausgänge angeschlossen
werden, da immer einer der Transistoren angesteuert ist und die Transistoren
dadurch zerstört werden.
Die Ausgänge sind nicht kurzschlussfest oder gegen Überlast geschützt.
Sie können die Funktion der Ausgänge konfigurieren. Details hierzu finden Sie in der
Modbus-Registerbeschreibung in

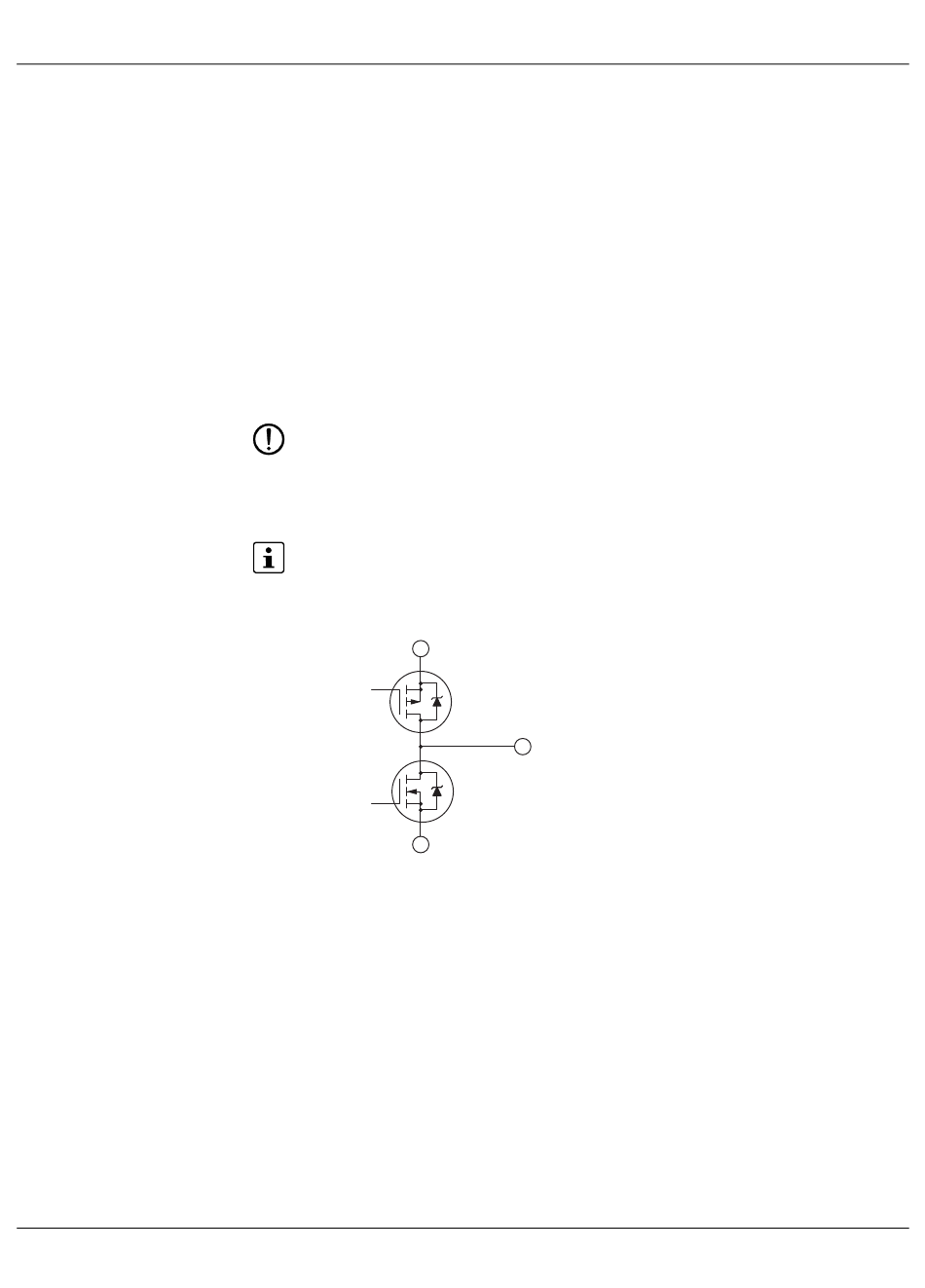

Bild 6-1 Transistorbeschaltung der Ausgänge
V 12a
S
G
D
D
G
S
GND
Beschaltung der Aus- und Eingänge
Kapitel 9.
OUT
