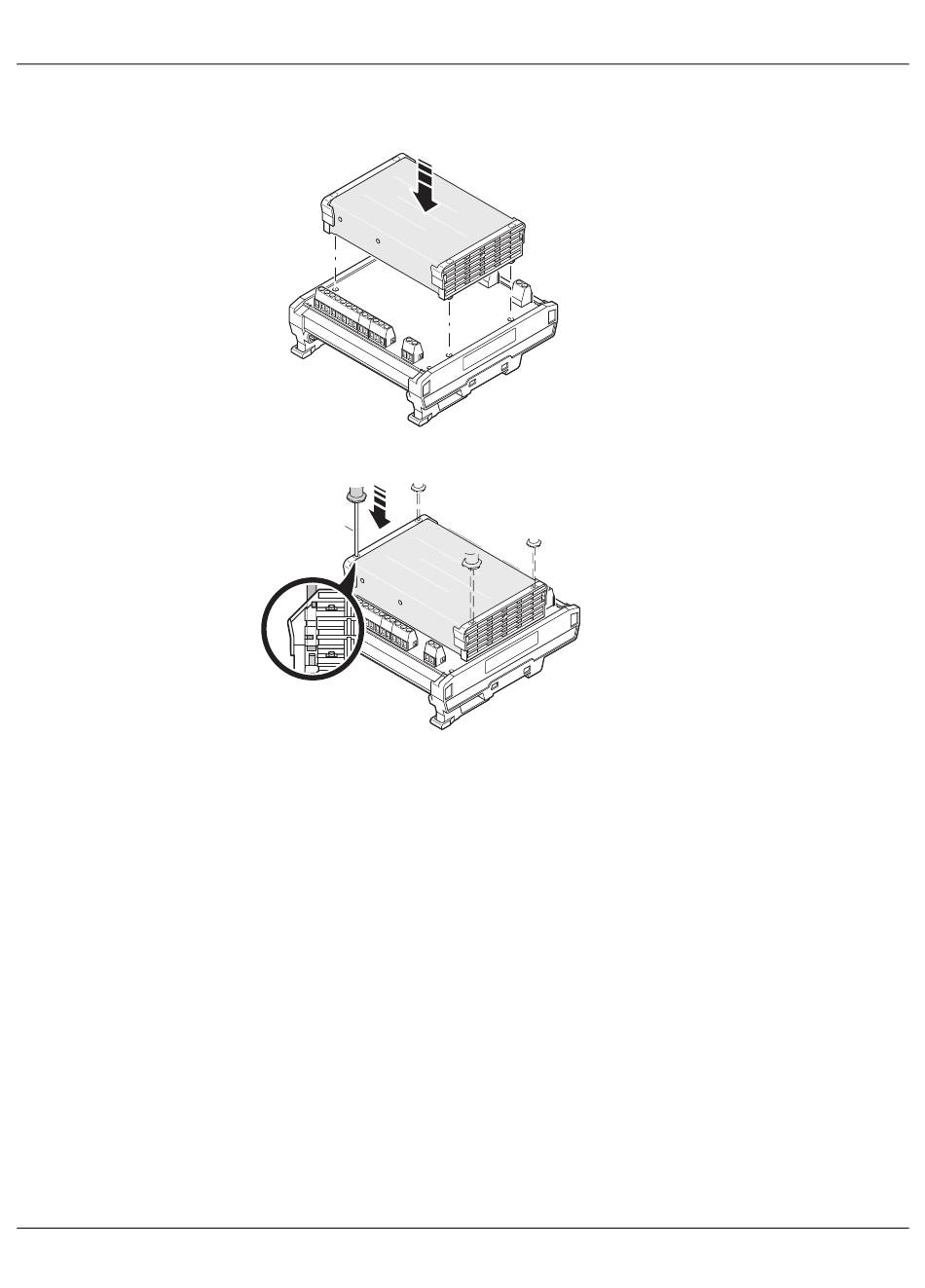

Abdeckhaube aufsetzen
Bild 4-4
Abdeckhaube aufsetzen
Bild 4-5
Abdeckhaube verrasten
Ø3mm
Zur Montage gehen Sie so vor:
1.
Setzen Sie die Abdeckhaube auf, bis sie hörbar einrastet.
2.
Um die Seitenelemente zu verrasten, drücken Sie die vier Sicherheitselemente in die
Leiterplatte.
Werkzeugempfehlung: Dorn ø 3 mm
Inbetriebnahme
