Verwendung der Demonstrator-Box
Betriebsart (an
Vorgehensweise
Demo-Box und
PD Scan
einzustellen!)

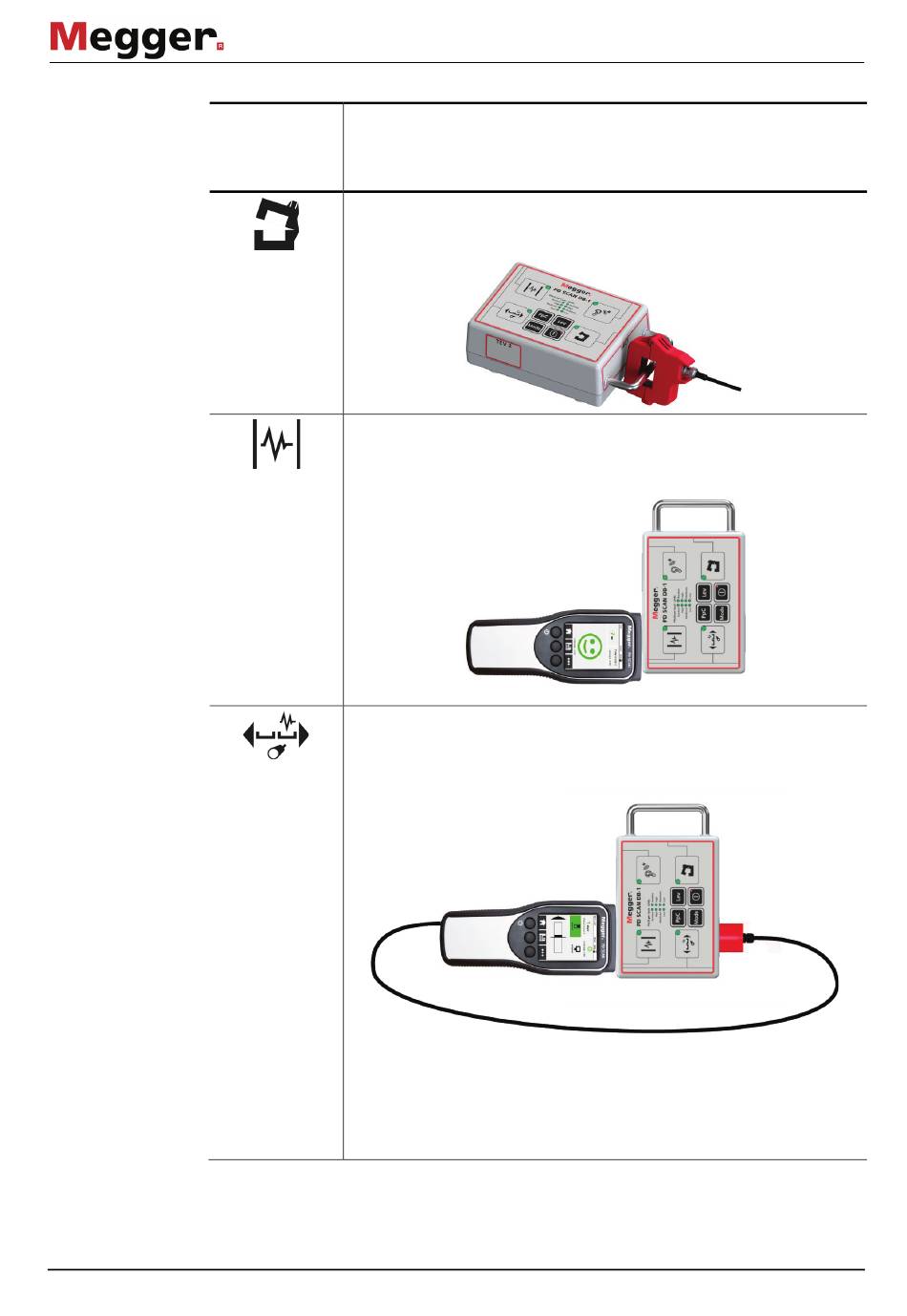

Im HFCT-Modus muss der mitgelieferte HFCT-Sensor um den
Tragegriff der Demonstrator-Box gelegt werden, um die generierten
Impulse messen zu können.
Im TEV-Modus muss die Stirnfläche des PD Scan gegen die mit TEV
1 gekennzeichnete Kontaktfläche gehalten werden, um die
generierten Impulse messen zu können.
Bei der Laufzeit-basierten Vergleichsmessung ist die Stirnfläche des
PD Scan gegen die Kontaktfläche TEV 1 und der externe TEV-Sensor
gegen die Kontaktfläche TEV 2 zu halten.
Da erst bei 10 dB ein Balkenausschlag erfolgt, ist in dieser Betriebsart
über die Taste Lev die Einstellung High zu wählen!
Durch wechselseitiges Lösen der Sensoren von der Kontaktfläche
kann die Entfernungsabhängigkeit der Laufzeit („Time of Flight"
demonstriert werden.
70
