Messungen durchführen

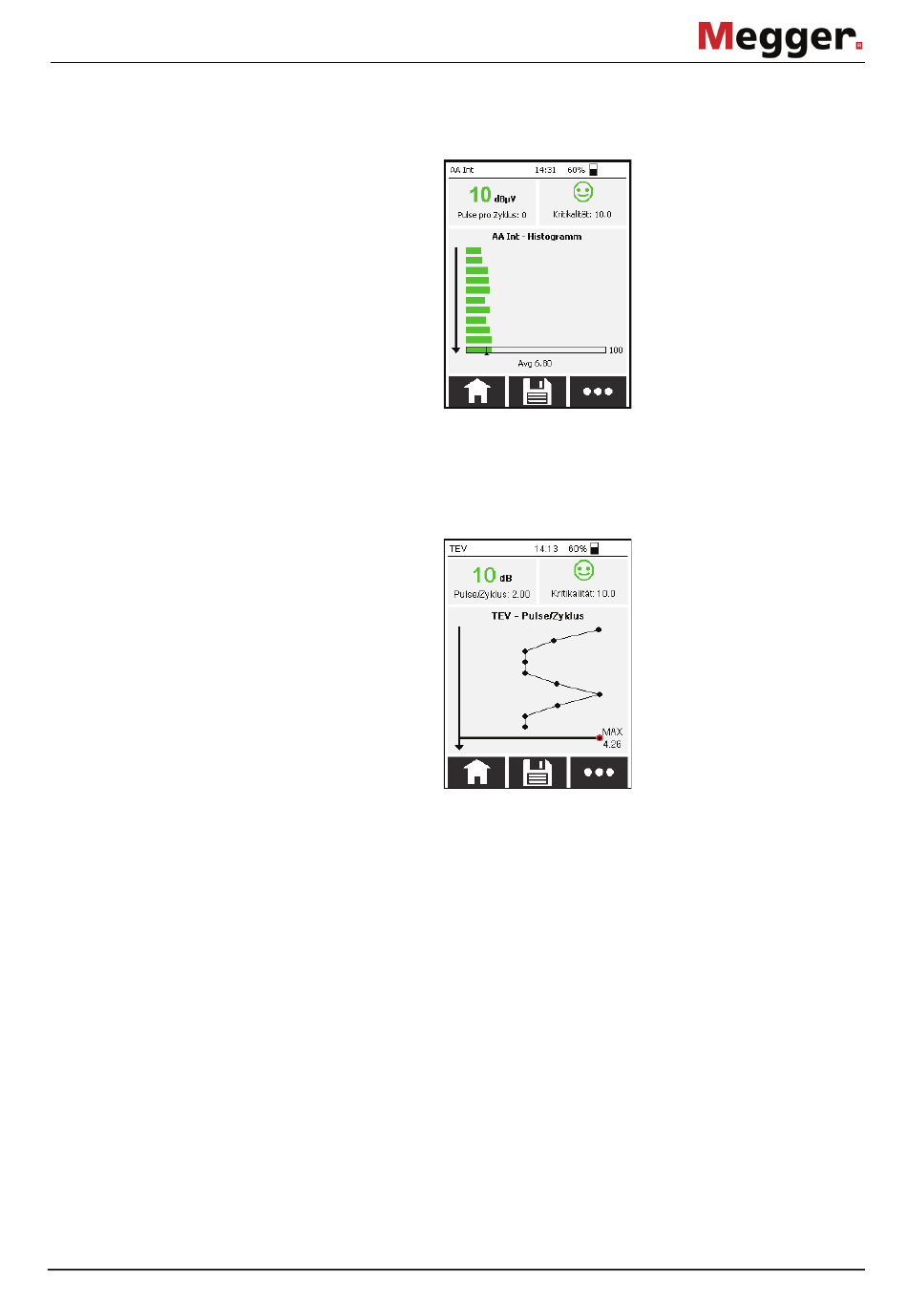

Dieses Verlaufsdiagramm zeigt die Messwerte der letzten 10 Sekunden in dBµV
Histogramm-Bildschirm
(gemittelt pro Sekunde).
Der unterste Balken zeigt den gemessenen Maximalwert der letzten 10 Messungen an.
Der angezeigte Durchschnittswert (Avg) bezieht sich auch auf die letzten 10 Sekunden.
Dieser Bildschirm zeigt den Verlauf der über die letzten 10 Sekunden gemessenen
Pulse-pro-Zyklus-
Pulse-pro-Zyklus-Werte an.
Bildschirm
Der Wert wird sekündlich aktualisiert; d.h. der Wert wird über die innerhalb einer
Sekunde stattfindenden Netzspannungsperioden gemittelt.
Der Balken unten hält auch hier den gemessenen Maximalwert fest.
Mit dem PRPD-Diagramm (Phase-Resolved Partial Discharge) erhält man Aufschluss
PRPD-Bildschirm
darüber, wie sich die gemessenen TE-Impulse über eine Periode der Netzspannung
(X-Achse) verteilen.
Dazu werden Pegel (Y-Achse / dBµV) und relative Phasenlage (X-Achse / ms) der
gemessenen TE-Impulse in ein Diagramm eingezeichnet. Werden mehrfach Impulse mit
exakt identischen Koordinaten (Pegel und Phasenlage) gemessen, verfärbt sich der
jeweilige Punkt im Diagramm entsprechend der dargestellten Farbskala allmählich von
grün nach rot.
