- Seite 1 PD Scan Online Teilentladungs-Handscanner BEDIENHANDBUCH Ausgabe: E (07/2020) - DE Artikelnummer: 86367...
-
Seite 3: Beratung Durch Megger
E: DEanfrage@megger.com Megger Alle Rechte sind vorbehalten. Ohne vorherige schriftliche Genehmigung von Megger darf kein Teil dieses Handbuches fotokopiert oder in irgendeiner anderen Form reproduziert werden. Inhaltliche Änderungen dieses Handbuches behalten wir uns ohne vorherige Ankündigung vor. Megger haftet nicht für technische oder drucktechnische Fehler oder Mängel in diesem Handbuch. -
Seite 4: Gewährleistungsbedingungen
Gewährleistungsbedingungen Gewährleistungsbedingungen Megger leistet dem Käufer für die von Megger vertriebenen Produkte Gewähr nach Maßgabe der nachfolgend aufgeführten Bedingungen. Megger gewährleistet, dass Megger-Produkte zum Zeitpunkt der Lieferung frei von Fabrikations- und Materialfehlern sind, welche ihren Wert oder ihre Tauglichkeit erheblich mindern. Diese Gewährleistung umfasst nicht Fehler gelieferter Software. -
Seite 5: Inhaltsverzeichnis
Verarbeitung der Messdaten ................. 55 Messdaten auf ein mobiles Endgerät übertragen ..........55 6.1.1 Übertragung per USB-OTG-Adapter ..............55 6.1.2 Übertragung per Massenspeichergeräte PD Scan-WMSD (optional) ..... 56 6.1.2.1 Verbindung herstellen ..................57 6.1.2.2 Messdaten und Einstellungen über die Benutzeroberfläche verwalten ... 59... - Seite 6 Inhaltsverzeichnis Messdaten auf PC übertragen ................. 63 Bericht erstellen ....................64 Verwendung der Demonstrator-Box ............68 Wartung und Pflege ..................71 Problembehebung ..................73...
-
Seite 7: Grundlegende Hinweise
Grundlegende Hinweise Grundlegende Hinweise Dieses Handbuch enthält elementare Hinweise zur Inbetriebnahme und Betrieb des Sicherheits- Gerätes / Systems. Daher muss sichergestellt sein, dass dieses Handbuch dem vorkehrungen autorisierten geschulten Bedienpersonal jederzeit zugänglich ist. Bedienpersonal hat das Handbuch genau zu lesen. Der Hersteller haftet in keinem Fall für Schäden an Personen und Material, welche durch die Nichtbeachtung der in diesem Handbuch enthaltenen Sicherheitshinweise entsteht. - Seite 8 Zu beachten sind die allgemein gültigen elektrischen Vorschriften des Landes, in dem Arbeiten mit Produkten das Gerät errichtet und betrieben wird sowie die bestehenden nationalen Vorschriften von Megger zur Unfallverhütung und eventuell intern existierende Vorschriften (Arbeits-, Betriebs- und Sicherheitsvorschriften) des Betreibers.
-
Seite 9: Technische Beschreibung

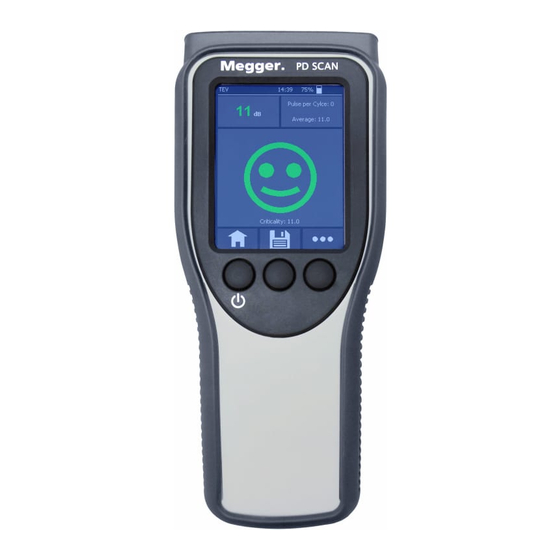

Gegenmaßnahmen ergreifen zu können. Mit dem PD Scan bietet Megger ein leichtes, robustes und portables Messgerät, mit dem verschiedene Betriebsmittel schnell auf Teilentladungssignale untersucht werden können. Der PD Scan dient der Früherkennung von Teilentladungen in Mittelspannungs- Schaltanlagen und anderen elektrischen Betriebsmitteln. Zu diesem Zweck verfügt das handliche Gerät über zwei interne Sensoren (TEV, Luftschall) und kann darüber hinaus... - Seite 10 Technische Beschreibung Der PD Scan ist in fünf unterschiedlichen applikationsbasierten Sets erhältlich (Set 1 bis Lieferumfang 4 und das Set „DIS“). Je nach gekauftem Set umfasst der maximale Lieferumfang folgende Komponenten: Komponente DIS Artikel- nummer PD Scan, Handheld TE-Scanner 1009814...
- Seite 11 Kontaktsensor, HFCT-Sensor und Bluetooth®- Kopfhörer Upgrade-Kit Set 2 zu Enthält Parabol-Akustiksensor, flexiblen 1011551 Set 4 akustischen Sensor, Körperschall- Kontaktsensor und Bluetooth®-Kopfhörer PD Scan Inkl. Transportkoffer und Batterien 1011423 Demonstrator-Box PD Scan-WMSD Drahtloses Massenspeichergerät, das zum 1012538 schnellen Datenversand und als Powerbank...
-
Seite 12: Technische Daten
Technische Beschreibung Technische Daten Der PD Scan ist durch folgende Parameter spezifiziert: Parameter Wert PD Scan Handheld Display 3,5 Zoll Touchdisplay, 320 x 240 Pixel Batterie Li-Ion-Akku; 3,6 V, 3,35 Ah Betriebsdauer >8 Stunden Ladegerät Eingang 90 - 264 V AC, 50 / 60 Hz Ladegerät Ausgang... - Seite 13 Technische Beschreibung Parameter Wert HFCT-Sensoren HFCT SC40 HFCT 20 HFCT SC60 (optional) (optional) Klappkern Nein Messbereich -10 … 80 dB -10 … 80 dB -10 … 80 dB Bandbreite 100 kHz … 100 kHz … 100 kHz … 20 MHz 150 MHz 20 MHz Auflösung...
- Seite 14 Technische Beschreibung Das optional erhältliche Massenspeichergerät PD Scan-WMDS ist durch folgende Parameter spezifiziert: Parameter Wert Interner Speicher 8 GB Schnittstellen WLAN (2,4 Ghz) USB Typ A (Datentransfer) USB Typ Micro-USB (Laden) Batterie Li-Ion-Akku; 3,6 V, 4,7 Ah Betriebsdauer 10 Stunden...
-
Seite 15: Anschluss-, Anzeige- Und Bedienelemente
Technische Beschreibung Anschluss-, Anzeige- und Bedienelemente Der PD Scan verfügt über die folgenden Anschluss-, Anzeige- und Bedienelemente: Element Beschreibung LED zur Anzeige der Ladeaktivität Buchse zum Anschluss externer Sensoren Ein-/Aus-Taster; zurück zur übergeordneten Menüebene Touch-Display Kontaktfläche TEV-Sensor Kamera / QR-Code Scanner Ultraschallmikrofon Soft-Tasten mit wechselnder Funktionalität... -
Seite 16: Grundlagen Der Bedienung
Grundlagen der Bedienung Grundlagen der Bedienung Allgemeine Bedienung Das Gerät kann über das Touch-Display oder die drei Soft-Tasten bedient werden. Grundlegende Kurzes Antippen des Bildschirms oder der unter dem gewünschten Symbol Bedienung positionierten Soft-Taste wählt die gewünschte Funktion: Messmodus, Auswahlfenster oder Menü verlassen •... - Seite 17 Grundlagen der Bedienung Neben den Standardfunktionen auf den drei Schaltflächen am unteren Rand des Sonderfunktionen während der Messung Displays können während der eigentlichen Messung auch folgende Sonderfunktionen ausgelöst werden: Aktion Funktion Kurzes Antippen des Die Messung wird pausiert und die aktuellen Messbildschirms Messergebnisse eingefroren.
- Seite 18 Grundlagen der Bedienung Hierüber erfolgt zum Beispiel die Definition von Ordnernamen, unter der die Eingabe über das Messergebnisse abgespeichert werden. Tastenfeld Mit kurzer Betätigung der Taste kann die Liste der Felder auf dem Touch-Screen durchlaufen werden. Über die Schaltfläche kann das zuletzt eingegeben Zeichen wieder gelöscht werden.
-
Seite 19: Verwendung / Anbringung Der Mitgelieferten Sensoren
Verwendung / Anbringung der mitgelieferten Sensoren Der interne Luftschallsensor dient der akustischen Detektion von Teilentladungen. Dazu Interner akustischer ist die Stirnfläche des PD Scan auf Öffnungen der Schaltanlage oder direkt auf den frei Sensor zugänglichen Prüfling auszurichten. Der Abstand zum Messobjekt sollte nach Möglichkeit immer in etwa gleich sein, damit die erfassten Messwerte vergleichbar sind. - Seite 20 Verwendung / Anbringung der mitgelieferten Sensoren Parabol-Akustiksensor GERFAHR Gefahr der Augenverletzung durch Punktlaser Vermeiden Sie zwingend eine direkte Bestrahlung der Augen! • Dieser externe Sensor eignet sich für die akustische Messung im Innenraum oder im Freifeld an Anlagen, an denen eine direkte Messung nicht möglich ist. Der maximal mögliche Abstand ist dabei stark abhängig vom Pegel des Erregers und den Umgebungsverhältnissen (Luftfeuchte,...
- Seite 21 Verwendung / Anbringung der mitgelieferten Sensoren Der Sensor verfügt über einen Punktlaser, der per Knopfdruck aktiviert und auf das Messobjekt ausgerichtet werden kann. Auf diese Weise wird die optimale Ausrichtung des Mikrofons sichergestellt. Der Parabolschirm wirkt dabei als Lichtfilter und sorgt dafür, dass der rote Laserpunkt besser erkannt werden kann.
- Seite 22 Verwendung / Anbringung der mitgelieferten Sensoren Folgende Hinweise sind bei der Verwendung des Sensors zu beachtet: Kontaktflächen vor der Messung reinigen • Staubpartikel und Unebenheiten, die eine satte Auflage des Sensors verhindern, sind vor Verwendung des Sensors zu entfernen. • Koppelmedium auftragen Bei rauen bzw.
- Seite 23 Kabelendverschlüssen. Dazu ist der magnetisch schließende Sensor an der ausgeführten Erdlitze eines Kabelendverschlusses zu installieren. Prinzipiell kann der PD Scan auch in Kombination mit anderen HFCT-Kopplern genutzt werden, sofern diese über eine zugängliche BNC-Schnittstelle verfügen. Es kann jedoch je nach verwendetem Sensor zu Abweichungen in der Pegelanzeige kommen. Der PD...
- Seite 24 Verwendung / Anbringung der mitgelieferten Sensoren Scan ist in seiner Messgenauigkeit genau auf den mitgelieferten HFCT-Sensor abgestimmt. Das optional erhältliche LRHR-Anschlusskabel bietet eine weitere Möglichkeit, um TE- LRHR-Anschlusskabel Messungen an gekapselten Schaltanlagen durchzuführen, ohne eine Freischaltung (optional) vornehmen zu müssen. Das Kabel kann an alle Spannungsprüfsysteme (VDS) angeschlossen werden, die über Schnittstellen vom Typ LRM oder HR verfügen.
-
Seite 25: Messungen Durchführen
Der PD Scan ist mit einem internen Li-Ion-Akku ausgerüstet. Das Gerät kann damit abhängig von der Betriebsart bis zu 8 Stunden lang betrieben werden. Vor dem Einsatz vor Ort sollte der PD Scan kurz eingeschaltet und der Ladezustand des Akkus rechts oben auf dem Display geprüft werden. - Seite 26 Messungen durchführen Temperatur messen HINWEIS Gefahr der Beschädigung bei Lagerung ohne Schutzkappe Bei Nichtverwendung des Temperatur- und Feuchtigkeitssensors unbedingt Schutzkappe aufsetzen. Vor Beginn der Messungen sollten die Temperatur und Feuchtigkeit in der Umgebung gemessen werden, da beide Parameter erheblichen Einfluss auf die Messergebnisse haben können.
- Seite 27 Funktionsprüfung empfohlen. 1. Starten Sie die TEV-Messung ( -> 2. Drücken Sie die Stirnflächen des PD Scan und des Funktionsüberprüfers aneinander. 3. Drücken Sie den Taster des Funktionsüberprüfers, um ein TE-ähnliches Signal zu generieren. 4. Lesen Sie das Messergebnis auf dem Display ab. Es sollte ein Pegel zwischen 18 …...
-
Seite 28: Messung Vorbereiten
Soll die Messung mit einem der dem Lieferumfang beiliegenden externen Sensoren Sensor anschließen durchgeführt werden, muss dieser an die Buchse des PD Scan angeschlossen werden. Das Gerät erkennt den angeschlossenen Sensor nach dem Einschalten selbst und bietet dementsprechend die möglichen Betriebsarten an. -
Seite 29: Messdatenordner Erstellen
Funktion bei den Betriebsmitteln in Schaltanlagen und den daran vorgenommenen Messungen nutzen zu können, verfügt der PD Scan über einen integrierten QR-Code-Scanner. Beim Scannen eines am Messobjekt angebrachten QR-Codes wird die darin kodierte Zeichenkette entschlüsselt und automatisch ein aus dieser Zeichenkette, dem aktuellen Datum und einem Laufindex bestehender Ordnername angelegt. - Seite 30 1. Wählen Sie im Hauptmenü den Menüpunkt Neue Messung. 2. Wählen Sie den Menüpunkt Lese QR Code. 3. Halten Sie den PD Scan an den QR-Code und betätigen Sie die Schaltfläche . Die integrierte Kamera versucht nun den QR-Code zu lesen und wird dessen Zeichenkette unten im Display anzeigen, sobald er eingelesen werden konnte.
-
Seite 31: 4.2.1.2 Ordner Manuell Anlegen
Messungen durchführen 4.2.1.2 Ordner manuell anlegen Befindet sich am Messobjekt kein QR-Code, muss manuell ein Messdatenordner erstellt werden. Gehen Sie dazu wie folgt vor: 1. Wählen Sie im Hauptmenü den Menüpunkt Neue Messung. 2. Wählen Sie den Menüpunkt Neuen Ordner erstellen. Es wird ein neuer Ordner angelegt, dessen Name sich aus dem aktuellen Datum und einem Laufindex zusammensetzt. -
Seite 32: Betriebsart Wählen
Messungen durchführen 4.2.2 Betriebsart wählen Ist der neue Ordnername erstellt, kann mit den Messungen begonnen werden, indem Sie den gewünschten Sensor auswählen. Durch Drücken auf das Feld Wähle Sensor auf dem Touch-Display oder mit öffnet sich das Menü zur Auswahl der Betriebsart. Durch Drücken auf das gewünschte Feld auf dem Touch-Display oder durch Navigieren zum gewünschten Feld mit und anschließend... - Seite 33 Messungen durchführen Je nach angeschlossenem Sensor unterscheiden sich die angebotenen Betriebsarten wie folgt: Angeschlossener Mögliche Messverfahren Sensor Kein externer Sensor Akustische Messung mit dem internen Sensor (AA Int) oder angeschlossen Messung mit dem internen TEV- Sensor (TEV oder TEV Seq) Flexibler Akustische Messung mit dem Luftschallsensor...
-
Seite 34: Umgebungsstörpegel Messen
(siehe Seite 29). 2. Platzieren Sie den Sensor an anlagenfremden Teilen an. Für eine Störpegelmessung mit dem TEV-Sensor kann die Stirnfläche des PD Scan z.B. an eine metallische Durchgangstür gehalten werden. Beim HFCT-Sensor bietet sich die Anbringung an der Erdung einer Niederspannungsleitung an. -
Seite 35: Standardmessung
Messungen durchführen Standardmessung Direkt nach Auswahl der Betriebsart öffnet sich der Messbildschirm und das Gerät Grundsätzliche beginnt mit der Aufzeichnung von Messdaten. Es sollten für mindestens 10 Sekunden Vorgehensweise Messdaten aufgezeichnet werden, während der verwendete Sensor auf korrekte Art und Weise (siehe Abschnitt 3) mit dem Messobjekt kontaktiert oder auf dieses ausgerichtet wird. - Seite 36 Messungen durchführen Dieser Bildschirm bietet eine kompakte Übersicht über die wichtigsten Messwerte und Übersichtsbildschirm den sich daraus ermittelnden Kritikalitäts-Wert (siehe Seite 43). Anhand des farbigen Smileys wird direkt auch eine auf den hinterlegten Schwellwerten (siehe Seite 52) basierende Aussage zum Zustand des Messobjektes getroffen. Der angezeigte Durchschnittswert errechnet sich aus den Pegel-Messwerten der zurückliegenden 10 Sekunden.
- Seite 37 Messungen durchführen Dieses Verlaufsdiagramm zeigt die Messwerte der letzten 10 Sekunden in dBµV Histogramm-Bildschirm (gemittelt pro Sekunde). Der unterste Balken zeigt den gemessenen Maximalwert der letzten 10 Messungen an. Der angezeigte Durchschnittswert (Avg) bezieht sich auch auf die letzten 10 Sekunden. Dieser Bildschirm zeigt den Verlauf der über die letzten 10 Sekunden gemessenen Pulse-pro-Zyklus- Pulse-pro-Zyklus-Werte an.
- Seite 38 Messungen durchführen Im Falle von TE-Aktivität bilden sich im Verlauf der Messung wolkenförmige Häufungen heraus, aus deren Form und Färbung Rückschlüsse auf die Art der TE gezogen werden (z.B. Korona-Entladung oder Oberflächenentladung) können. Dies ist in der Fachliteratur ausführlich beschrieben. Beispiel: Nach 7 ms (innerhalb einer 20 ms Netzfrequenzperiode) wurde ein TE-Impuls mit einem Pegel von 40 dBµV gemessen.
-
Seite 39: Tev-Vergleichsmessung Zwischen Internem Und Externem Sensor
Gehen Sie wie folgt vor, um eine TEV-Vergleichsmessung durchzuführen: Vorgehensweise 1. Schließen Sie den TEV-C900-PD an dir Buchse 2. Halten Sie die Stirnfläche des PD Scan und den TEV-C900-PD an die zwei zu vergleichenden Metalloberflächen. 3. Starten Sie die Betriebsart TEV LOC. - Seite 40 Messungen durchführen 4. Ermitteln Sie aus den Indikatoren im Messbildschirm, welcher der beiden Sensoren sich näher an der Quelle der Teilentladungen befindet. Der schwarze Balken schlägt in Richtung des Sensors aus, der sich näher an der Schwachstelle befindet. Im Beispiel befindet sich die Schwachstelle wesentlich näher am externen Sensor.
-
Seite 41: Tev-Messfolge
Messungen durchführen TEV-Messfolge Diese Messung dient der sequentiellen TE-Messung mit dem internen TEV-Sensor an Zweck unterschiedlichen Stellen eines Schaltschrankes in vorgegebener Reihenfolge. Dies hat den Vorteil, dass in einem Messgang mehrere Messpunkte eines Schaltschrankes gemessen und die Ergebnisse bei der Auswertung einwandfrei den jeweiligen Positionen zugeordnet werden können. - Seite 42 Messungen durchführen 2. Halten Sie die Stirnseite des PD Scan an den ersten Messpunkt und betätigen . Die erste Messung beginnt. Nach Abschluss erscheint die Aufforderung zur nächsten Messung. 3. Führen Sie entsprechend des jeweils angezeigten Messpunktes die weiteren Messungen durch. Über die Schaltfläche können Sie im Bedarfsfall einen...
-
Seite 43: Bewertung Der Messergebnisse
Messungen durchführen Bewertung der Messergebnisse Im oberen Bereich der Messbildschirme werden permanent die folgenden drei Messwerte angezeigt, die für eine Bewertung der TE-Aktivität herangezogen werden können: Pegel (in dB bzw. dBµV) Der Signalpegel wird kontinuierlich gemessen und der angezeigte Wert sekündlich aktualisiert. - Seite 44 Messungen durchführen Die gemessenen TE-Pegel und die errechneten Kritikalitäts-Werte werden direkt während der laufenden Messung einer automatischen Bewertung unterzogen und diese mittels Schriftfarbe und Smiley-Stimmung zum Ausdruck gebracht. Die Bewertung erfolgt anhand hinterlegter Schwellwerte, die in den Geräteeinstellungen jederzeit an die eigenen Einstufungen angepasst werden können (siehe Seite 52).
-
Seite 45: Einstellungen
Einstellungen Einstellungen Das Einstellungsmenü kann vom Hauptmenü aus über den Menüpunkt aufgerufen werden. Neben den immer verfügbaren Menüs für die Bearbeitung der Geräteinstellungen, der Bewertungskriterien PRPD-Diagrammeinstellungen können auch Einstellung der jeweils verfügbaren Betriebsarten (abhängig vom angeschlossenen Sensor) vorgenommen werden. -
Seite 46: Geräteeinstellungen
Einstellungen Geräteeinstellungen Über den Menüpunkt System gelangen sie zu den Geräteeinstellungen, in welchen die Geräteeinstellungen folgenden Anpassungen vorgenommen werden können: anpassen Einstellung Beschreibung Allgemein Sprache Menüsprache Datum Datum Uhrzeit Uhrzeit Automatisch Zeit bis zur automatischen Abschaltung des Gerätes bei Ausschalten Untätigkeit (1 …... -
Seite 47: Import Und Export Von Konfigurations- Und Vergleichsdaten
Einstellungen 5.1.1 Import und Export von Konfigurations- und Vergleichsdaten Neben dem eigentlichen Messdatenexport (siehe Seite 55) gibt es noch zwei weitere Allgemeine Hinweise Dateiformate, die importiert und exportiert und auf diese Weise zwischen verschiedenen Geräten ausgetauscht werden können: Konfigurationsdatei In dieser Datei sind alle veränderlichen Einstellungsparameter (wie die Bewertungsschwellwerte und die Betriebsarteneinstellungen) gespeichert. - Seite 48 Mit Hilfe eines USB-OTG-Adapters und eines geeigneten Android-Telefons können die Dateien auch per E-Mail-, Messaging- und Cloud-Diensten transferiert werden, ohne alle Geräte an einen Ort bringen zu müssen. Nach Anschluss des PD Scan an das Android-Telefon, kann mit einer geeigneten Dateiverwaltungs-App auf den sichtbaren Speicher zugegriffen und die gewünschte Datei geteilt oder verschickt werden.
-
Seite 49: Bluetooth-Kopfhörer Koppeln
Einstellungen 5.1.2 Bluetooth-Kopfhörer koppeln Bluetooth-Kopfhörer müssen vor der ersten Verwendung mit dem PD Scan einmalig gekoppelt werden. Gehen Sie dazu wie folgt vor: 1. Kopfhörer einschalten und Ladezustand überprüfen. 2. Stellen Sie sicher, dass am Kopfhörer sogenannte Pairing-Modus aktiviert ist. -
Seite 50: Betriebsarten-Einstellungen
Einstellungen Betriebsarten-Einstellungen Je nach angeschlossenem Sensor bietet das Einstellungsmenü verschiedene Untermenüs zur Konfiguration der aktuell verfügbaren Betriebsarten. Dabei können je nach Menü/Betriebsart die folgenden Parameter spezifiziert werden: Parameter Menü/ Beschreibung Betriebsart Frequenz Frequenz bei welcher die akustische Messung durchgeführt wird (30kHz, 40kHz oder 80kHz) Lautstärke Kopfhörerlautstärke zwischen... - Seite 51 Einstellungen Neben der Möglichkeit, die einzelnen Messbildschirme für bestimmte Betriebsarten zu aktivieren / deaktivieren, kann in diesem Menü auch der Messbildschirm festgelegt werden, der direkt nach Betreten der Betriebsart angezeigt werden soll. Dazu muss der entsprechende Eintrag im Einstellungsmenü für etwa 2 Sekunden angetippt werden.
-
Seite 52: Anpassung Der Bewertungsschwellwerte
Einstellungen Anpassung der Bewertungsschwellwerte Die voreingestellten Bewertungsschwellwerte können jederzeit an die eigenen hausinternen Vorgaben angepasst werden. Gehen Sie dazu wie folgt vor: 1. Tippen Sie im Hauptmenü auf die Schaltfläche und öffnen Sie das Einstellungsmenü Bewertung. 2. Wählen Sie die Betriebsart, für die Sie die Bewertungsschwellwerte anpassen möchten. -
Seite 53: Anzeigeeinstellungen Prpd-Diagramm
Einstellungen Anzeigeeinstellungen PRPD-Diagramm Bei Bedarf können die Anzeigeeinstellungen des PRPD-Diagramms angepasst werden. Gehen Sie dazu wie folgt vor: 1. Tippen Sie im Hauptmenü auf die Schaltfläche und öffnen Sie das Einstellungsmenü PRPD. 2. Passen Sie die Parameter an Ihre Vorstellungen an. Parameter Beschreibung Schwellwert... -
Seite 54: Systeminformationen
Einstellungen Systeminformationen Die Systeminformationen können über den Menüpunkt direkt vom Hauptbildschirm aus aufgerufen werden und halten die folgenden Daten bereit: Parameter Beschreibung Seriennummer Seriennummer des Gerätes (bitte im Servicefall mit angeben) Software Version Softwarestand des Gerätes. Hardware Version Informationen über den Hardwarestand des Gerätes. (bei Bedarf im Servicefall mit angeben) Freier Speicher Anzeige über den noch zur Verfügung stehenden internen... -
Seite 55: Verarbeitung Der Messdaten
Messdaten auf ein mobiles Endgerät übertragen 6.1.1 Übertragung per USB-OTG-Adapter Um aufgezeichnete Messdaten für eine genauere Bewertung schnell an eine andere Person versenden zu können, kann der PD Scan per USB-OTG-Adapter (nicht im Lieferumfang enthalten) an jedes kompatible Android-Telefon angeschlossen werden. USB-OTG Adapter Anschließend können die im internen Speicher des PD Scan abgelegten Messdaten mit... -
Seite 56: Übertragung Per Massenspeichergeräte Pd Scan-Wmsd (Optional)
WMSD. Dank dieser Funktion kann das Massenspeichergerät auch dazu genutzt werden, die Messdaten von mehreren im Einsatz befindlichen Messgeräten einzusammeln, ohne diese dazu erst ins Büro bringen zu müssen. Da das WMSD den angeschlossenen PD Scan automatisch auflädt, kann es bei Bedarf auch als Powerbank fungieren. -
Seite 57: 6.1.2.1 Verbindung Herstellen
Ein-/Aus-Taster positionierten LEDs zeigen ab diesem Zeitpunkt die aktuelle Akku-Restkapazität an. Bei Bedarf kann das WMSD unter Verwendung des mitgelieferten USB-Ladekabels und des zum Lieferumfang des PD Scan gehörenden Ladegerätes aufgeladen werden. Ein kompletter Ladevorgang dauert etwa 4 bis 5 Stunden. Die LED leuchtet während des Ladevorgangs permanent rot und erlischt, sobald der Akku voll aufgeladen wurde. - Seite 58 Anschluss hergestellt wurde und wird durch die Ladeanzeige des PD Scan signalisiert. Um auf die Daten des PD Scan zugreifen zu können, muss dieser durch kurzes Drücken des Ein-/Aus-Tasters eingeschaltet werden. Im Unterschied zum normalen Einschaltvorgang verweilt die Software bei angeschlossenem Massenspeichergerät allerdings im Bootscreen.
-
Seite 59: Messdaten Und Einstellungen Über Die Benutzeroberfläche Verwalten
Hauptbildschirm, der in folgende Elemente unterteilt ist: Menü zum Aufruf Ansicht aktualisieren verschiedener Datenverwaltungs- funktionen Zugriff auf die Messdaten des angeschlossenen PD Scan Zugriff auf die Messdaten im Archiv des WMSD Informationen zu Datum/Uhrzeit, Speicherplatz, geöffneter Seite, Batteriestatus Zurück zum Einstellungsmenü... - Seite 60 Seriennummer (diese kann auf dem Typenschild abgelesen werden) Übersicht über die im Speicher befindlichen Messdatensätze Prinzipiell befinden sich alle Messdaten, die im Speicher des angeschlossenen PD Scan liegen, nach Abschluss automatischen Datenübertragung auch Archivdatenbank. Im Normalfall lassen sich die Messdaten des angeschlossenen Gerätes aber schneller direkt in dessen Speicher auffinden, da dieser meist weniger...
- Seite 61 Verarbeitung der Messdaten Über das Menü am oberen linken Rand des Bildschirms können verschiedene Funktionen zur Sortierung / Filterung der Datensätze aufgerufen werden: Menüpunkt Funktion Messdatensätze chronologisch sortieren. Bei erneutem Aufruf des Menüpunktes wird die Sortierung umgekehrt. Messdatensätze alphabetisch sortieren. Bei erneutem Aufruf des Menüpunktes wird die Sortierung umgekehrt.
- Seite 62 Verarbeitung der Messdaten Um nicht mehr benötigte Datensätze aus dem Speicher des PD Scan oder des WMSD Markierte Messdaten zu entfernen, können die markierten Einträge bei Bedarf auch gelöscht werden. Dazu löschen muss über das Menü am oberen linken Rand des Bildschirms der Menüpunkt aufgerufen werden.
-
Seite 63: Messdaten Auf Pc Übertragen
Verarbeitung der Messdaten Messdaten auf PC übertragen Um die Messdaten auf einen Windows-PC zu übertragen, muss der PD Scan in eingeschaltetem Zustand über die USB-Schnittstelle an einen PC angeschlossen werden. Der PD Scan sollte daraufhin als Datenträger erkannt und als Laufwerk eingebunden werden. -
Seite 64: Bericht Erstellen
Bericht erstellen Die an einem Messobjekt aufgezeichneten Messdaten können mit der auf dem mitgelieferten USB-Stick bereitgestellten Software MeggerBook Report Edition zu einem Bericht zusammengefasst und ausgedruckt werden. Die aktuelle Version der Software kann jederzeit Megger-Webseite (Rubrik „Software & Firmware“) heruntergeladen werden. - Seite 65 Dies kann entweder ein beliebiger Messdaten-Archivordner auf der Festplatte oder auch der interne Speicher des per USB-Kabel angeschlossenen PD Scan sein. Wenn Sie die Messdaten direkt vom PD Scan einlesen, müssen Sie zuerst das Verzeichnis App öffnen, in welchem sich dann alle angelegten...
- Seite 66 Verarbeitung der Messdaten Die Messdaten werden angezeigt. 7. Klicken Sie auf die Schaltfläche Nächster Schritt und anschließend auf Wähle Messdaten. 8. Wählen das Verzeichnis mit den am Messobjekt aufgezeichneten Messdaten aus. Die Messdaten werden angezeigt. In die Eingabefelder auf der linken Bildschirmseite sind die Informationen zum Messobjekt einzutragen.
- Seite 67 Verarbeitung der Messdaten 9. Klicken Sie auf die Schaltfläche Nächster Schritt. Die Vorschau auf den Bericht wird angezeigt. Sollten gleichen Messobjekt weitere für Bericht relevante Messdatenordner existieren, können diese über die Schaltfläche Bericht hinzugefügt werden. Bei mehreren Messdatenordnern kann die Reihenfolge, in welcher diese im Bericht erscheinen, per Drag-&-Drop geändert werden.
-
Seite 68: Verwendung Der Demonstrator-Box
Verwendung der Demonstrator-Box Verwendung der Demonstrator-Box Mit Hilfe der optionalen Demonstrator-Box können alle Funktionalitäten des Gerätes Einführung getestet und vorgeführt werden. Dank der Einstellbarkeit von Impuls-Pegel und - Häufigkeit lassen sich verschiedenste Messszenarien simulieren, weshalb sich die Demonstrator-Box hervorragend für interne Produktschulungen eignet. Demonstrator-Box in Die Box kann durch einen kurzen Druck auf die Taste ein- und auch wieder... - Seite 69 Bei der akustischen Messung sind die Pegel so abgestimmt, dass mit dem PD Scan und dem flexiblen Sensor in etwa 50 cm Entfernung die erwarteten Werte gemessen werden, während der Abstand beim empfindlicheren Parabol-Akustiksensor ca. 5 m betragen sollte.
- Seite 70 Im HFCT-Modus muss der mitgelieferte HFCT-Sensor um den Tragegriff der Demonstrator-Box gelegt werden, um die generierten Impulse messen zu können. Im TEV-Modus muss die Stirnfläche des PD Scan gegen die mit TEV 1 gekennzeichnete Kontaktfläche gehalten werden, um die generierten Impulse messen zu können.
-
Seite 71: Wartung Und Pflege
Wartung und Pflege Wartung und Pflege Um den PD Scan aufzuladen, schließen Sie das Gerät an das allgemeine Stromnetz an. Akku aufladen Verwenden Sie stets das mitgelieferte Ladegerät, welches Sie mittels des mitgelieferten USB-Kabels mit der USB-Schnittstelle des Gerätes verbinden. - Seite 72 6. Starten Sie das Software PDSCANUBL auf Ihrem PC, indem Sie doppelt auf die pdscanubl.exe klicken. 7. Verbinden Sie den PD Scan erst jetzt per mitgeliefertem USB-Kabel mit dem 8. Klicken Sie in der Software PDSCANUBL auf Connect. Kurz darauf sollte die Meldung Device connected erscheinen.
-
Seite 73: Problembehebung
Problembehebung Problembehebung Bei auftretenden Problemen können diese unter Umständen mit Hilfe der folgenden Selbstständige Tabelle diagnostiziert und behoben werden: Entstörung Problem / Fehlermeldung Mögliche Ursache / Abhilfe Die Software stürzt ab und das Nehmen Sie einen harten Reset vor, indem Sie Gerät reagiert nicht mehr auf für einige Sekunden die linke und die rechte Taste Bedienhandlungen. - Seite 75 Tento symbol indikuje, že výrobek nesoucí takovéto označení nelze likvidovat společně s běžným domovním odpadem. Jelikož se jedná o produkt obchodovaný mezi podnikatelskými subjekty (B2B), nelze jej likvidovat ani ve veřejných sběrných dvorech. Pokud se potřebujete tohoto výrobku zbavit, obraťte se na organizaci specializující se na likvidaci starých elektrických spotřebičů...
