Einstellungen
5.4

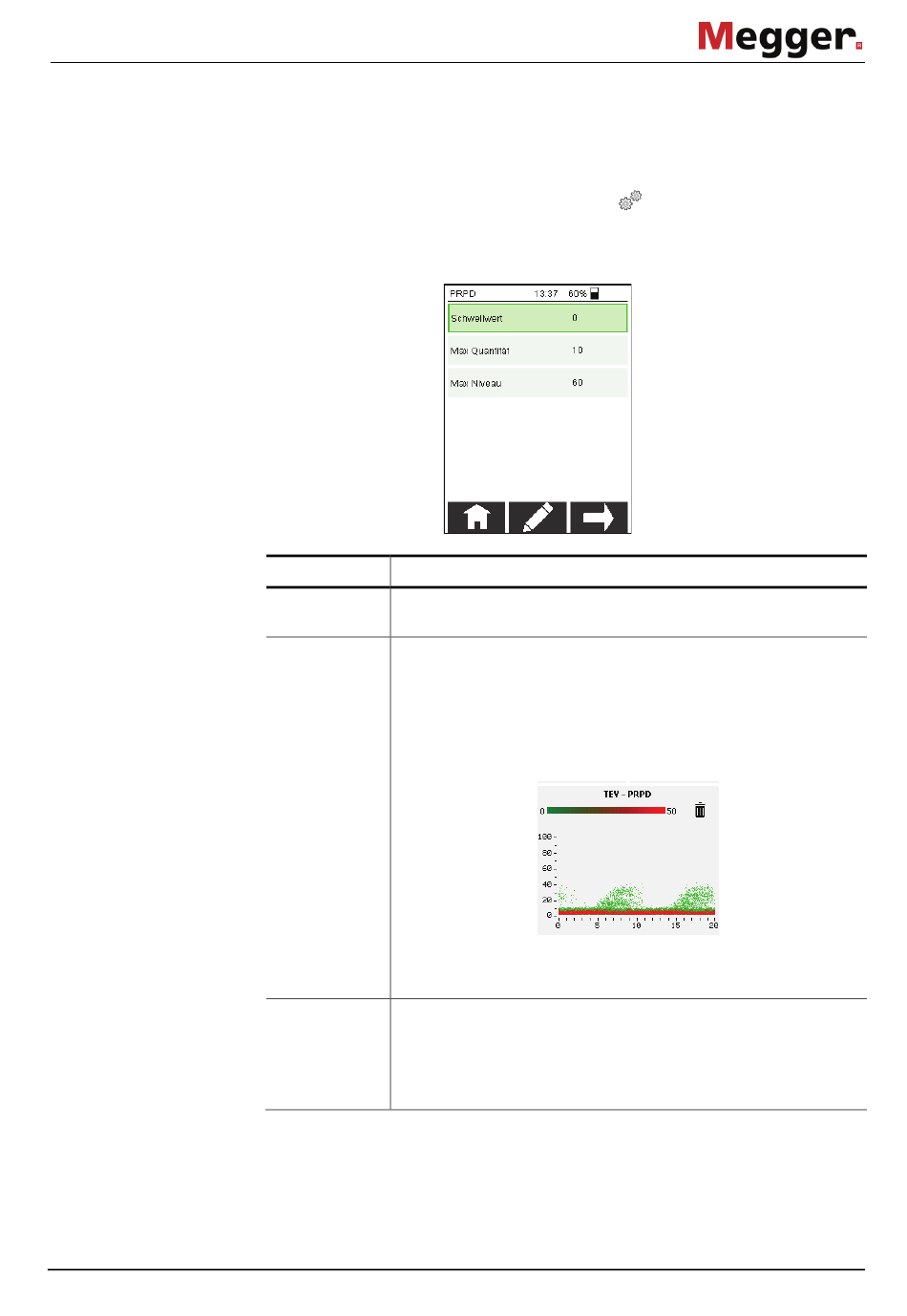

Anzeigeeinstellungen PRPD-Diagramm

Bei Bedarf können die Anzeigeeinstellungen des PRPD-Diagramms angepasst werden.
Gehen Sie dazu wie folgt vor:
1. Tippen Sie im Hauptmenü auf die Schaltfläche
Einstellungsmenü PRPD.
2. Passen Sie die Parameter an Ihre Vorstellungen an.
Parameter Beschreibung
Schwellwert Unterer Schwellwert der im Diagramm dargestellten
Ladungspegel.
Max Quantität Dieser Wert definiert den oberen Grenzwert der
Häufigkeitsskala.
Wenn dieser Wert wie im untenstehenden Beispiel auf 50
eingestellt wurde, müssen insgesamt 50 Ladungsimpulse mit
exakt der gleichen Amplitude und Phasenlage gemessen
werden, bevor das rechte Ende der Farbskala erreicht ist.
Jeder weitere mit diesen Werten gemessene Impuls trägt nicht
mehr zu einer Farbänderung bei.
Max Niveau Dieser Wert legt den Maximalwert der Y-Achse fest und kann
zwischen 40...100 dB eingestellt werden.
In der Einstellung Auto startet die Messung mit einer
Obergrenze von 40 dB und passt sich bei der Messung von
höheren Pegeln im Bedarfsfall automatisch nach oben an.
53
und öffnen Sie das
