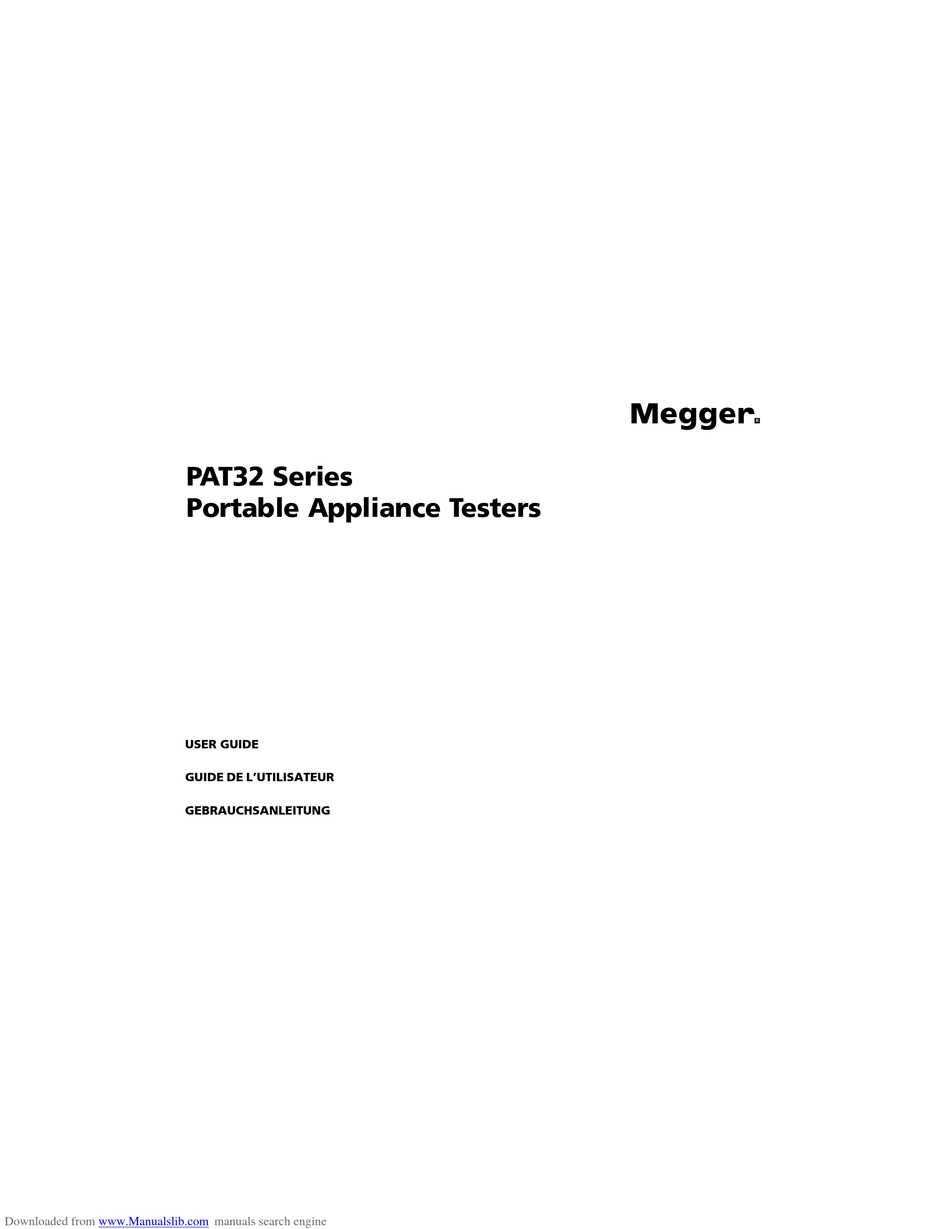

Megger PAT32 Series Gebrauchsanleitung
Verwandte Anleitungen für Megger PAT32 Series
Inhaltszusammenfassung für Megger PAT32 Series
- Seite 20 Notes Downloaded from www.Manualslib.com manuals search engine...
- Seite 39 Notes Downloaded from www.Manualslib.com manuals search engine...
- Seite 40 Notes Downloaded from www.Manualslib.com manuals search engine...
-
Seite 42: Sicherheitswarnung
SICHERHEITSWARNUNG • PAT32 muß korrekt geerdet werden. Anschluß nur an Netzsteckdose mit Erdungsschutzkontakt. • Testkabel, Prüfspitzen und Klemmen müssen einwandfrei in Ordnung und sauber sein und dürfen keine Verletzungen an der Isolierung aufweisen. • Stromanschlüsse und ungeschützte Metallteile von zu testenden Geräten dürfen nicht berührt werden. •... -
Seite 43: Allgemeine Beschreibung
Allgemeine Beschreibung Einleitung und ermöglichen weiterhin das Aufzeichnen von korrekten Testresultaten. PAT32 Die Geräte der Megger Serie wurden für das Anwendungsgeräte und elektrische Geräte mit einer Überprüfen der elektrischen Sicherheit von Produkten Isolierung der Sicherheitsklasse I, Klasse II und entworfen, die mit einem geeigneten Netzstecker Sicherheitsklasse III können auch getested werden. - Seite 44 Stecker mit Vertretungen durchgeführt werden freiliegenden Leitdrähten eine gefährliche, stromführende Quelle darstellt. Spezifikationen Die Geräte Megger PAT32 können für das Testen von Geräten angewendet werden, die ursprünglich nach den folgenden Spezifikationen hergestellt wurden: • IEC 335 – 1 / BS3456 •...
-
Seite 45: Funktionen Und Steuerelemente
Funktionen und Steuerelemente 230-V-Schuko-Steckdose 110-V-Steckdose (IEC309/BS4343) Analog-/Digital-LCD Pol Erdungskontakttest Pole für Sicherungstest Pol Erdungsdurchgangstest Stromkreis-Testschalter Isolierungs-Testschalter 25-A-Erdungskontakt-Testschalter 10-A-Erdungskontakt-Testschalter Downloaded from www.Manualslib.com manuals search engine... -
Seite 46: Zusammenfassung Des Testmodus
Zusammenfassung des Testmodus Testreihenfolge 100 mA. Dieser Test kommt zum Einsatz, wenn ein Erdungskontakttest, der mit stärkerem Strom Aus Sicherheitsgründen müssen die Tests in der durchgeführt wird, zur Beschädigung des Gerätes führen angegebenen Reihenfolge durchgeführt werden: kann. Eine sehr niedrige Spannung (100-mV) wird zwischen dem Erdungspol des Netzversorgungssteckers •... - Seite 47 Werden Fehlermeldungen angezeigt, und das Instrument stellt sich nicht zurück, ist das Instrument zur Wartung einzuschicken. Siehe Reparatur und Garantie. Der Megger PAT32 entwickelt 500 V DC bei 0.5 MΩ und erfüllt die Anforderungen einer 1mAStromlast. Vorsicht: Wird bei der Durchführung eines Isolierungstests ein Defekt erkannt, fließt irgendwo...
-
Seite 48: Durchführung Von Tests
Durchführung von Tests – Allgemein Geräte-Sichtprüfung einer Testunterbrechung, z.-B. weil das Gerät nicht eingeschaltet oder die Sicherung der Netzversorgung Vor der Durchführung elektrischer Tests mit PAT32 ist unterbrochen ist, muß der Test vom Anfang der das Gerät samt Zubehör einer Sichtprüfung zu Testreihenfolge an und in korrektem Zustand, d.-h. -
Seite 49: Testen Von Geräte
Testen von Geräte Testverfahren-Vorbereitung Gerätetestverfahren PAT32 in 230-V-Netzversorgung einstecken und Stromversorgung ggf. anschalten. Werden Fehler erkannt, Testverfahren Vollständige Bildschirmdetails werden angezeigt, einstellen und Fehler beheben. und ein Selbsttest wird durchgeführt. Im Anschließend Testreihenfolge von Anfang Anschluß daran wird der Start-Bildschirm an wiederholen. - Seite 50 Testen von Geräte Hinweis: Die Anzeige während des Tests verweist auf einen offenen Stromkreis. Prüfen, ob das Gerät eingeschaltet ist, eventuell vorhandene Sicherungen intakt sind, das Stromkabel Durchgang aufweist oder das Gerät selbst die offene Stelle im Stromkreis darstellt. Geräte mit einer Stromversorgung mit Schaltmodus können offenen Stromkreis anzeigen.
- Seite 51 Isolierungstest Geräte der Klasse I Isolierungs-Testschalter drücken und festhalten. Der Isolierungs-Bildschirm wird angezeigt. Der Isolierungswiderstand wird direkt in M angezeigt. Testschalter loslassen. Geräte mit langen Versorgungsleitungen liefern aufgrund des Leiterwiderstandes höhere Meßwerte. Sofern Angaben zum Leiterwiderstand vorhanden sind, kann die Länge der Leitung gemessen werden, um Korrekturwerte zu ermitteln.
- Seite 52 Testen von Geräte Geräte der Klasse II Erdungskontakt-Testkabel (oder Prüfspitze, falls verfügbar) an den 10-A-/25-A-Pol anschließen Isolierungs-Testschalter drücken und festhalten. Der Isolierungs-Bildschirm wird angezeigt. Bereiche, an denen möglicherweise Kriechströme auftreten können, z.-B. an Verbindungsstellen, Öffnungen, Metallteilen, mit der Krokodilklemme prüfen. Testschalter loslassen.
-
Seite 53: Verlängerrungskabeltest
Verlängerungskabeltest – ELT2 erforderlich folgenden Anzeigeoptionen prüfen: Falls Fehler angezeigt werden, Testverfahren einstellen und Fehler Korrekter Durchgang beheben. Testreihenfolge anschließend Hoher Wiederstand von Anfang an wiederholen. Kurzschluß Offener Stromkreis Stecker des Verlängerungskabels in die zutreff e n d e Steckdose an der Steuertafel des Instruments einstecken. Erdungskontakttest Erdungskontakt-Testkabel an 25-A-Pol Stromkreistest... -
Seite 54: Spezifikation
Spezifikation Stromkreistest Meßwertbereich: 0 bis 9,9 kΩ Gültigkeitsbereich Auflösung Genauigkeit 0 bis 1 kΩ 0,01 kΩ 2,5% der Meßwerte ± 0,02 kΩ 1 kΩ bis 2 kΩ 0,02 kΩ 2,5% der Meßwerte ± 0,02 kΩ 2 kΩ bis 5 kΩ 0,05 kΩ... - Seite 55 25-A-Erdungskontakttest Meßwertbereich: 0 bis 1990 mΩ Gültigkeitsbereich Auflösung Genauigkeit 0 bis 999 mΩ 1 mΩ 2,5% der Meßwerte ±5 mΩ 900 bis1990 mΩ 10 mΩ 2,5% der Meßwerte ±10 mΩ Grenzwerte für Test-Pass 100 und 500 mΩ Offener-Kreis-Spannung: Typischerweise 6 V rms a.c. 50 Hz Spezifischer Spitzenstrom Typischerweise 25Ainto 100 mΩ...
- Seite 56 Spezifikation Versorgung 230 V(+10% -6%) 50 Hz 300 VA Sicherheit Entspricht den Anforderungen für doppelte Isolierung nach IEC 1010 (1995) EN 61010 (1995) Sicherungen 2 x 2 A (F) 20 mm x 5 mm HBC, IEC 127/1 2 x 100 mA (F) mm x 5 mm HBC, IEC 127/1 Netzstecker mit Sicherung (falls zutreffend) –...
-
Seite 57: Zubehör
Zubehör Mitgeliefert Bestellnummer Gebrauchsanleitung 6172-265 Zubehörtasche 6420-108 Erdungskontakt-Testkabel mit Krokodilklemme 6231-043 Sonderzubehör Verlängerungskabeltester ELT1 (GB) 6111-130 Verlängerungskabeltester ELT2 (Frankreich und Deutschland) 6111-320 Erdungskontaktkabel und Prüfspitze EP1 6320-225 Blankdraht-Adapterkabel mit 3-poligem Stecker gemäß BS1363/A 6111-230 Gerätesicherheits-Protokollbuch (vollständig) 6131-813 Protokollbuch-Testblätter (30-Stck.-Packung) 6171-417 Protokollbuch-Testaufkleber (3 Blatt, 72 Aufkleber) 6171-418 Schulungsmaterial... -
Seite 58: Reparaturen Und Garantie
Garantie für dieses Instrument automatisch erlischt. irgendwelcher Arbeiten am Instrument ein Kostenvoranschlag unter Berücksichtigung der Reparaturarbeiten und Ersatzteile Frachtkosten und anderer Gebühren zugesandt. Wenden Sie sich zwecks Wartungsarbeiten an Megger- lnstrumenten entweder an: Megger Limited oder an Megger Archcliffe Road...
