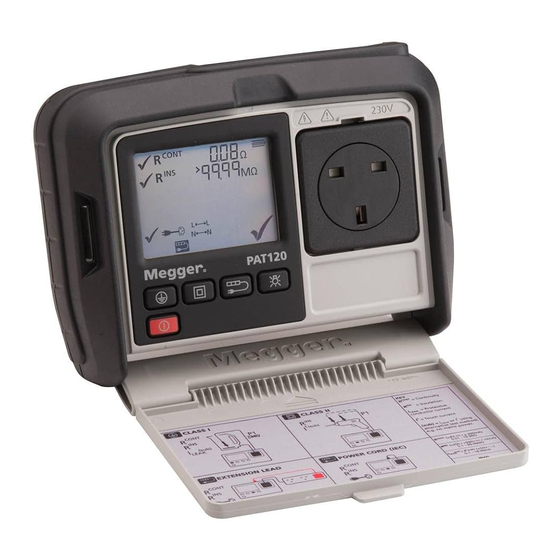

- Seite 1 PAT120 Serie Tragbarer Gerätetester Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
(PAT120), mit Ersatzableitstrom @ 40 VAC Klasse II Test (PAT120) mit Ersatzableitstrom @ 40 VAC Netzkabel Test (PAT120) Verlängerungsleitung Test (PAT120) Mangelhafte Handhabung Zurücksetzen auf Werk-/Standardeinstellungen Internationale Modellvarianten Batterie- und Sicherungswechsel (PAT120) Batteriewechsel Auswechseln der Sicherung Vorbeugende Wartung Spezifikation www.megger.com... -
Seite 3: Auspacken Des Kartons
Packen Sie den Inhalt des Kartons vorsichtig aus. Er beinhaltet wichtige Dokumente, die Sie lesen und für die Zukunft aufbewahren sollten. Bitte füllen Sie die Pre-Paid Garantiekarte aus und senden Sie diese so bald wie möglich an Megger Limited zurück, damit Verzögerungen bei der Unterstützung reduziert werden, sollten Sie diese benötigen. -
Seite 4: Sicherheitshinweise
Die folgenden Sicherheitshinweise und Vorsichtsmaßnahmen müssen gelesen und verstanden werden, bevor das Gerät verwendet werden darf. Sie müssen auch während der Anwendung beachtet werden. Benutzen Sie nur Messleitungen und Zubehörteile, die von Megger Instruments Limited, geliefert wurden oder genehmigt sind ■... -
Seite 5: Weee-Richtlinie
Megger ist in Groflbritannien als Hersteller von elektrischen und elektronischen Geräten registriert. Die Registrierungsnummer lautet WEE/HE0146QT. Für weitere Informationen zur Entsorgung des Produkts wenden Sie sich bitte an die Firma Megger oder ihre Vertriebsstelle, bzw. besuchen Sie Ihre nationale Megger-Website... -
Seite 6: Auf Dem Anschlusspanel Verwendete Symbole
Power ON - Hintergrundbeleuchtung Prüfspitzenanschluß Halten Sie für> 0,5 s Display-Informationen PAT120 Testergebnisse Informationen/ Warnungen 120V Testinformationen Durchgang IEC-Netzkabel und (Verbunden), Verlängerungskabel Isolierung und Adaptersteckdose. Berührung- Prüfspitzenanschluß Die P1- und P3-Buchsen NICHT an gefährliche Spannungen anschließen Insgesamt BESTANDEN/NICHT BESTANDEN www.megger.com... -
Seite 7: Messung (Anzeige) Symbole
Prüfling nicht kurzgeschlossen und eingeschaltet ist werden erkannt Test- oder Gesamttestgruppe Phase zu Erde, Kurzschluss erkannt bestanden Test- oder Gesamttestgruppe nicht Geöffneter Stromkreis ermittelt bestanden Allgemeine Warnung – Prüfling Sicherung nicht ausgelöst mit offenem Stromkreis oder nicht eingeschaltet www.megger.com... -
Seite 8: Benutzerhandbuch Für Anleitung-Symbole
Drücken und halten Sie für mehr als 0,5 der Messung mit unterschiedlichen leitenden Sekunden Punkten auf dem zu prüfenden Gerät Schließen Sie das Instrument an das Gerät an, Stellen Sie sicher, dass der Prüfling das getestet werden soll EINGESCHALTET ist www.megger.com... -
Seite 9: Trageriemen Befestigung Und Entfernung
Trageriemen Befestigung und Entfernung Befestigung des Trageriemens: Entfernung des Trageriemens: www.megger.com... -
Seite 10: Schalten Ein/Aus
Schalten EIN/AUS EINSCHALTEN iii) PAT120 >0.5 s AUSSCHALTEN Manuell AUS Automatisch AUS Das Gerät schaltet nach 3 Minuten der >2 s Inaktivität aus (nicht einstellbar) Hintergrundbeleuchtung Abbrechen eines Tests Ein Test kann jederzeit durch Drücken der Power-Taste (ESC) abgebrochen werden www.megger.com... -
Seite 11: Klasse I Test
PAT einen offenen Laststromkreis entdeckt. Stellen Sie sicher, dass der Wert eingeschaltet ist, dann drücken Sie das Klasse I Symbol HINWEIS: Die Gerätetester PAT100 führen verschiedene Vorprüfungen vor der Prüfung durch, um sicherzustellen, dass der Prüfling nicht kurzgeschlossen und eingeschaltet ist www.megger.com... -
Seite 12: Klasse Ii Test
Klasse II Bestanden verbunden ist freiliegenden, leitfähigen Teilen Hinweis: Wenn das Kontaktsymbol erscheint, muss der Wert auf EIN geschaltet werden HINWEIS: Die Gerätetester PAT100 führen verschiedene Vorprüfungen vor der Prüfung durch, um sicherzustellen, dass der Prüfling nicht kurzgeschlossen und eingeschaltet ist www.megger.com... -
Seite 13: Netzkabeltest
Netzkabeltest (PAT120) Testen eines Standard-Netzkabels iii) Isolationsprüfung @ 500 V ODER Isolationsprüfung @ 250 V >2 s www.megger.com... -
Seite 14: Verlängerungsleitung Test
Verlängerungsleitung Test (PAT120) Testen einer Verlängerungsleitung oder Mehrwege-Verlängerungsleitung iii) Isolationsprüfung @ 500 V ODER Isolationsprüfung @ 250 V >2 s vii) www.megger.com... -
Seite 15: Mangelhafte Handhabung
Einzelne mangelhafte Tests werden durch ein kleines Kreuz gekennzeichnet: Gesamter MANGELHAFTER Test wird durch ein großes Kreuz gekennzeichnet: Hinweis: Falls ein Gerät einen Test nicht bestanden hat, werden aus Sicherheitsgründen weitere Tests der Testgruppensequenz mit Ausnahme des Verlängerungskabeltests verhindert. www.megger.com... -
Seite 16: Zurücksetzen Auf Werk-/Standardeinstellungen
Wenn eine Durchgangsprüfung nicht den voreingestellten Durchgangswiderstand Bestanden-Grenzwert von 0,3 erfüllt, kann der Test innerhalb von 5 Sekunden auf dem höheren Grenzwert von 1,0 wiederholt werden. Beispiel, Klasse I Durchgangsprüfung NICHT BESTANDEN. Das Display zeigt: zur Gegenprobe bei 1,0 Grenzwert oder zu Test NICHT BESTANDEN www.megger.com... -
Seite 17: Batterie- Und Sicherungswechsel (Pat120)
Megger-Niederlassung oder Ihren Vertriebspartner. die Entsorgung von Batterien in anderen Teilen der EU, kontaktieren Sie bitte Ihren lokalen Megger ist in Groflbritannien als Hersteller von Batterien registriert. Vertriebspartner. Die Registrierungsnummer lautet BPRN00142. Megger ist in Großbritannien als Hersteller von Weitere Informationen finden Sie unter www.megger.com... -
Seite 18: Auswechseln Der Sicherung
Fehlerstrom Präzision ± 5% ± 3 Stellen Prüffrequenz Nennnetzfrequenz 50 Hz Prüfspannung < 50 V AC Auflösung 0,01 mA Anzeigebereich 0,10 bis 19,99 mA Prüfdauer Vom Nutzer wählbar von 2 bis 5 Sekunden. Anzeigewert korrigiert auf 230 V AC www.megger.com... -
Seite 19: Technische Daten
Netzsicherungsschutz bis zu einer effektiven Spannung von 250 V AC Konformitätserklärung EMV (ELEKTROMAGNETISCHE VERTRÄGLICHKEIT) Hiermit erklärt Megger Instruments Limited, dass die von Megger Instruments Limited Das Design entspricht den Normen IEC 61326-1: 2012 und IEC 61326-2-2: 2005. produzierten und indieser Bedienungsanleitung beschriebenen Funkgeräte mit der EU-Richt- linie 2014/53/EU konform sind. - Seite 20 Tel: +1 (214) 330-3203 (International) Fax: +1 (214) 337-3038 Dieses Instrument wurde in England hergestellt. MEGGER behält sich das Recht vor, technische Spezifikationen oder das Design ohne vorherige Ankündigung zu ändern. Megger ist ein eingetragenes Warenzeichen Part No. PAT120_UG_de_V06a 05 2020...
