Megger PAT400-Serie Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Megger Anleitungen
  4. Prüfgeräte
  5. PAT400-Serie
  6. Bedienungsanleitung

Megger PAT400-Serie Bedienungsanleitung

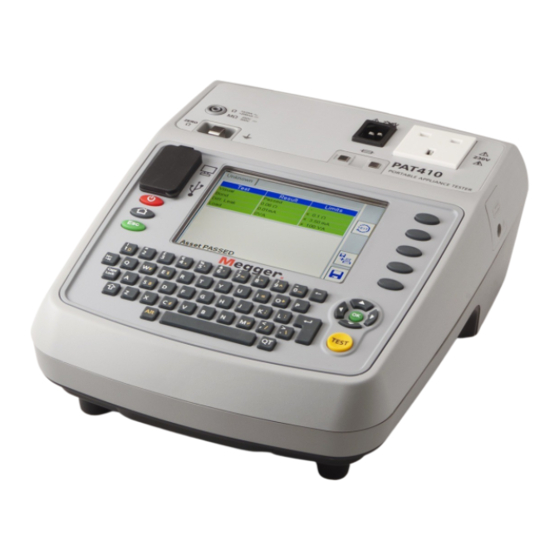

Prüfgeräte für die prüfung ortsveränderlicher elektrischer betriebsmittel
Vorschau ausblenden Andere Handbücher für PAT400-Serie:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
M
PAT400 Reihe
Prüfgeräte für die Prüfung
ortsveränderlicher elektrischer
Betriebsmittel

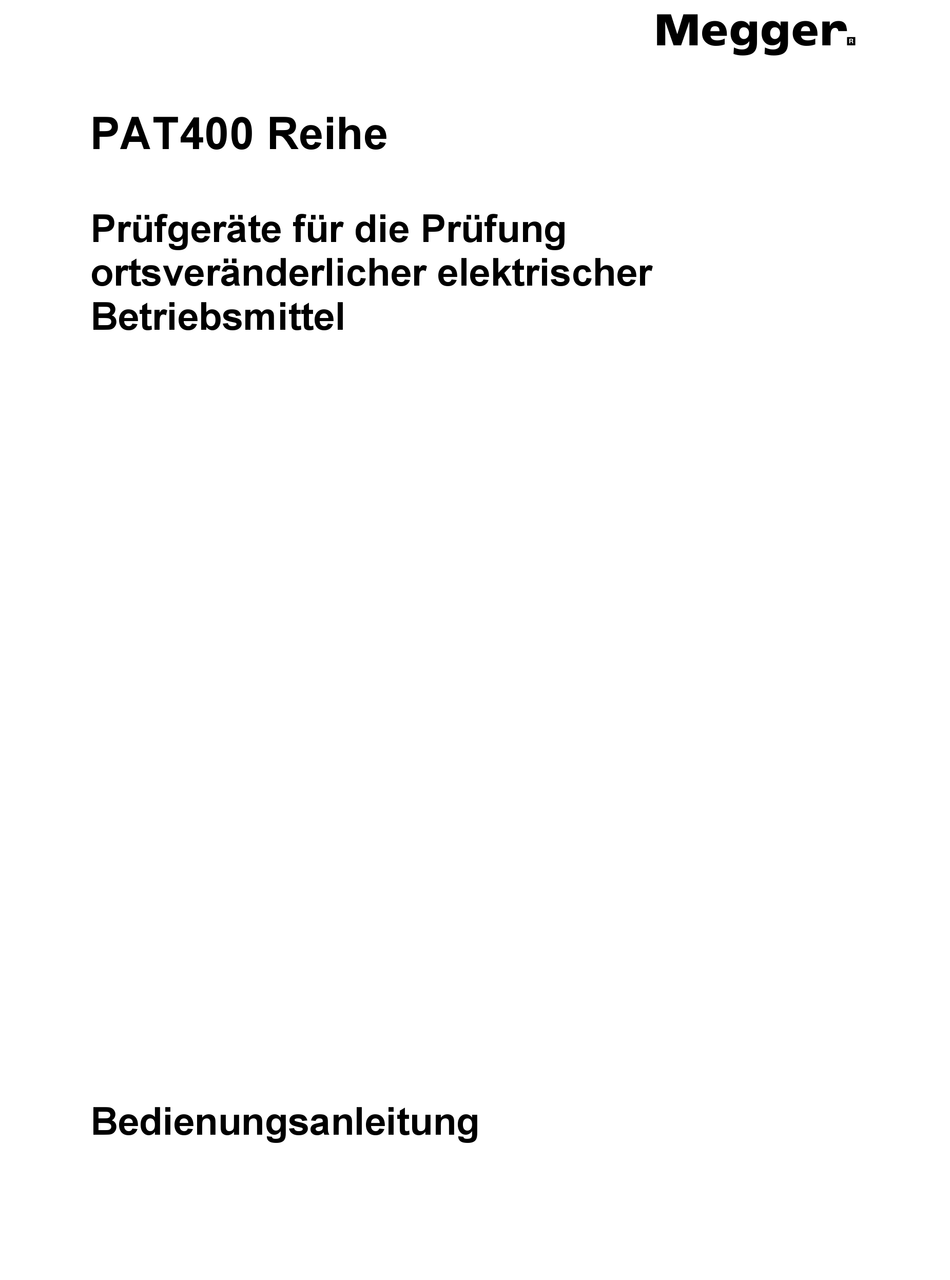

Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Megger PAT400-Serie

Inhaltszusammenfassung für Megger PAT400-Serie

  • Seite 1 PAT400 Reihe Prüfgeräte für die Prüfung ortsveränderlicher elektrischer Betriebsmittel Bedienungsanleitung...
  • Seite 2 Gerät in Betrieb genommen wird. Diese Geräte wurden entwickelt und hergestellt von: Megger Limited Archcliffe Road Dover Kent CT17 9EN England Megger GmbH behält sich das Recht vor, die technischen Spezifikationen dieser Prüfgeräte ohne vorherige Mitteilung zu ändern.

  • Seite 3: Inhaltsverzeichnis

    10.5 Datum und Uhrzeit einstellen ......................59 10.6 Sprache wählen..........................61 10.7 Voreinstellungen wiederherstellen ..................... 61 10.8 Info - PAT400 Software Version, Megger Kontaktinformation ............62 11 Kompatibilität zu PAT4 ..........................64 12. Pflege und Wartung ..........................65 13 Tragetasche .............................. 65...
  • Seite 4 A.1 Durchgangs- und Schutzleiterprüfungen ..................... 65 A.2 Isolationsprüfung..........................66 A.3 Ableitstromprüfung..........................66 A.4 Leistungsmessung, Funktionsprüfung ....................67 A.5 FI-RCD Prüfung ........................... 67 A.6 Prüfung von Netzkabeln und Verlängerungsleitungen ................ 68 A.7 Hochspannungsprüfung (nur PAT450) ....................68 A.8 Warnung: Parallele Erdverbindungen ....................69 A.9 Voreingestellte, mitgelieferte Prüfungsgruppen in PAT400 ..............

  • Seite 5: Öffnen Der Verpackung

    Öffnen Sie die Verpackung und entnehmen Sie vorsichtig deren Inhalt. Im Lieferumfang befinden sich wichtige Dokumente, die Sie lesen und für späteres Nachschlagen aufbewahren sollten. Bitte füllen Sie die Gewährleistungskarte aus, und senden Sie sie so bald als möglich kostenfrei zu Megger GmbH um Verzögerungen zu vermeiden, falls Sie Unterstützung benötigen.

  • Seite 6: Symbole Am Pat400

    Gerät führt. Schließen Sie PAT400 an eine leicht zugängliche Steckdose bzw. Abschaltvorrichtung, damit im Notfall eine schnelle Abschaltung möglich ist. Verwenden Sie für dieses Produkt nur von MEGGER zugelassenes Zubehör. X.3 Symbole am PAT400 Achtung: Gefahr durch elektrischen Schlag Achtung: Bedienungsanleitung beachten. Wenn das Symbol beim Start einer Isolationsprüfung erscheint, warnt es vor gefährlich hoher Spannung an den Prüfleitungen.

  • Seite 7: Bedienungselemente

    1. Bedienungselemente 1.1 Ansicht von PAT400 Prüfgeräte der PAT400 Serie dienen zu Prüfung ortsveränderlicher Betriebsmittel. Vollautomatisiert bieten sie schnellstmögliche Sicherheitsprüfungen tragbarer Betriebsmittel. PAT400 arbeiten am 230 V Netz. PAT400 Prüfgeräte sind sofort für Prüfungen einsatzbereit, jedoch müssen die Warnhinweise gelesen und verstanden worden sein, bevor die Geräte benutzt werden.

  • Seite 8: Tastenfunktionen

    1.3 Tastenfunktionen Versorgung ausschalten, Batterie wird nicht entladen Hotkeys. Die Funktion hängt Zurück zum Start-Bildschirm vom nebenliegenden Anzeigesymbol ab. Escape – Bildschirm verlassen ohne speichern Dienen zur schnellen Auswahl von Optionen 1.4 Beschreibung der HOTKEYs Hotkeys am HOME-Bildschirm Setup hotkeys Klasse I Prüfungsgruppen Prüfgruppenverwaltung Klasse II Gerät Prüfungsgruppen...

  • Seite 9: Informationen Auf Der Anzeige

    1.5 Informationen auf der Anzeige Menüleiste – Hauptmenüs bietet Navigationspfade und Menü-Optionen HOTKEYs Schneller Zugriff auf oft Hauptanzeige verwendete Prüfgruppen Prüfergebnisse und andere Optionen Zusätzliche Menü Optionen 1.6 Bildschirm Navigation Benutzen Sie die Auf-/Abwärts- und Links-/Rechts-Pfeile um durch Menüs oder Gerätebildschirme zu navigieren.

  • Seite 10: Batterie, Sicherung - Lokalisierung, Einbau Und Ersatz

    2) Aufklapplisten: Aufklapplisten enthalten bereits eine Reihe von Einträgen. Um auf die Liste zuzugreifen, navigieren Sie mit den Aufwärts-/Abwärts-Pfeilen zur Auswahlliste und bestätigen Sie mit OK. Aufklappliste. Wählen Sie mit OK einen Eintrag aus der Liste. Alternativ geben Sie den ersten Buchstaben oder die erste Ziffer des gewünschten Eintrags ein, die Suchfunktion springt zum...
  • Seite 11 4. Nehmen Sie alle Sicherungen der Reihe nach heraus und prüfen Sie sie. 5. Ersetzen Sie sie bei Bedarf. 6. Falls keine der Sicherungen defekt ist, kontaktieren Sie den Technischen Kundendienst von MEGGER 7. Batteriefachabdeckung nach Fertigstellung wieder montieren. Hinweis: Das Symbol auf den Batterien weist darauf hin, dass Batterien nicht über den...

  • Seite 12: Inbetriebnahme

    2 Inbetriebnahme 2.1 PAT400 einschalten Verbinden Sie das PAT400 Prüfgerät mit einer geeigneten Spannungsversorgung. Das Prüfgerät startet automatisch sobald es vom Netz versorgt wird. WICHTIG: Schließen Sie keinesfalls Betriebsmittel an das PAT400 Prüfgerät an, bevor es eingeschaltet wurde und bevor der Selbsttest komplett abgeschlossen worden ist. Angeschlossene Betriebsmittel erzeugen während der Eigenprüfung einen „Relais-Fehler”, was einen Neustart des PAT400 Prüfgeräts durch Drücken der ON/OFF-Taste erfordert.

  • Seite 13: Beschreibung Des Home-Bildschirms

    Wenn PAT400 eingeschaltet wird, erscheint nach vollständiger Initialisierung der folgende Warnhinweis für den Bediener: Hinweise: Wenn PAT400 nach dem Abschalten innerhalb von 5 Minuten neu gestartet wird, erscheint diese Anzeige nicht mehr; PAT400 startet aus der gleichen Anzeige, die vor dem Abschalten am Bildschirm war.

  • Seite 14: Schneller Neustart

    2.3.2 Schneller Neustart Falls das PAT400 Prüfgerät an einen anderen Messort gebracht werden soll, und die Prüfungen dort fortgesetzt werden sollen, ziehen Sie einfach den Netzstecker und schließen Sie das Prüfgerät am neuen Messort wieder an die Netzversorgung an. PAT400 nimmt während des Transports den Ruhezustand ein und arbeitet ohne Datenverlust sofort weiter, sobald die Netzversorgung wieder vorhanden ist.

  • Seite 15: Prüfung Elektrischer Betriebsmittel

    3 Prüfung elektrischer Betriebsmittel 3.1 Betriebsmittel an PAT400 anschließen Betriebsmittel werden über die Prüfsteckdose im oberen Teil des Instruments geprüft. Der Netzstecker des Betriebsmittels wird einfach in die Prüfsteckdose eingesteckt. Ein Netzkabel (IEC-Kabel) oder eine Verlängerungsleitung muss zusätzlich an den kleinen IEC-Prüfstecker an der Vorderseite des Instruments angeschlossen werden, damit eine Schleife entsteht.

  • Seite 16: Anschluss Von Verlängerungsleitungen

    3.1.3 Anschluss von Verlängerungsleitungen Anschluss einer Verlängerungsleitung an PAT400: 1) Stecken Sie den Netzstecker der zu prüfenden Verlängerungsleitung in die 230 V Netzprüfsteckdose am PAT400. 2) Verbinden Sie die am weitesten entfernte Steckdose des Verlängerungskabels mittels Verlängerungskabeladapter mit dem IEC-Prüfstecker am PAT400. 3.1.4 Anschluss eines portablen FI-RCD Anschluss eines portablen FI-RCD (PRCD) an PAT400:...
  • Seite 17 Möglichkeit 1: Eine Prüfung mit den HOTKEYs ausführen Wählen Sie eine Prüfungsgruppe für Klasse I, Klasse II, IEC-Verlängerungskabel oder FI- RCD Prüfungen durch Drücken auf einen Hotkey: Eine Liste von Prüfungsgruppen wird angezeigt, die für diese Art von Betriebsmitteln relevant sind. Beispiel: Klasse I Prüfgruppen Klasse I Prüfungsgruppen...
  • Seite 18 Falls das Betriebsmittel in der Datenbank vorhanden ist, erscheint folgende Seite: Drücken Sie auf die TEST-Taste und der Prüfablauf beginnt. Gehen Sie zu Punkt „3.3 Prüfung elektrischer Betriebsmittel“. Alternativ können Sie mit dem Hotkey die Datenbank durchsuchen, eine Aufklappliste erscheint. Wenn Sie die Gerätekennung wissen, beginnen Sie mit deren Eingabe.
  • Seite 19 Letztes aus der Liste hinzugefügtes Gerät kopieren Zuletzt hinzugefügtes Gerät kopieren und die Gerätenummer auf den nächsten verfügbaren Wert erhöhen. Das Symbol „*“ kennzeichnet Pflichtfelder, die eingegeben werden müssen, um die Gerätedaten speichern zu können. Weitere Informationen zu den Hotkeys finden Sie im Abschnitt 5.

  • Seite 20: Variante 3: Prüfung Starten Mit Barcode-Lesegeräten

    hinzugefügt werden, bevor die Prüfung abgeschlossen ist. Alle anderen Daten sind optional. Falls keine Gerätekennung eingegeben worden ist, drücken Sie auf den Prüfgruppen-Hotkey und geben Sie die Prüfungsgruppe ein. Alternativ können Sie den Hotkey zweimal drücken, um die Aufklappliste der Prüfungsgruppen zu öffnen.

  • Seite 21: Prüfungs-Status

    Drücken Sie die TEST-Taste. Gehen Sie zu Abschnitt 3.3 „Prüfungsstatus“ für weitere Informationen über die Prüfungssequenz. 3.3 Prüfungs-Status PAT400 zeigt alle Prüfungen an, die in der Prüfungsgruppe ausgeführt werden. Jede Prüfung wird sequenziell durchgeführt und die Resultate werden für jede Prüfung angezeigt bevor die nächste Prüfung ausgeführt wird.

  • Seite 22: Tastkopf Und Klemme

    3.4 Tastkopf und Klemme Einige Prüfungen erfordern die Verwendung des Tastkopfs und der Klemme. Diese werden verwendet, wenn das Betriebsmittel keinen Schutzleiteranschluss aufweist (Klasse II Betriebsmittel). Folgende Prüfungen benutzen den Tastkopf: Isolationsprüfungen an Klasse II Betriebsmitteln Durchgangs- und Schutzleiterprüfungen an Klasse I Betriebsmitteln Berührstromprüfung Differenzstrommessungen an Klasse II Betriebsmitteln Ersatzableitstrommessungen...
  • Seite 23 3) Verbinden Sie die schwarze Prüfleitung mit der Schutzleiterbuchse und dem Abgleichskontakt wie im Bild gezeigt: 4) Drücken Sie die TEST Taste. PAT400 zeigt den Widerstand der Prüfleitung als NULL- Abgleich Wert und zeigt das Symbol oben am Bildschirm wie folgt: Um den Abgleichswert zu löschen wählen Sie den Menüeintrag “Abgleichwert löschen”...

  • Seite 24: Betriebsmittel Mit Kurzschluss

    Warnung: Die Prüfergebnisse der vorherigen Prüfung werden nicht gespeichert. Reparaturcodes – erlaubt das Hinzufügen von Reparaturdetails zum Prüfergebnis. Siehe Abschnitt 3.8. Prüfergebnisse abspeichern und ein Barcode-Etikett ausdrucken (bevor Sie diese Funktion aufrufen, muss ein Megger USB-Barcode-Drucker angeschlossen werden). Prüfergebnisse abspeichern und zurück zum HOME-Bildschirm...

  • Seite 25: Bildschirm Bei Fehlerhafter Prüfung

    Zur Speichernutzung siehe Abschnitt 4. Verwendung des Speichers oder Abschnitt 4.2 Prüfergebnisse speichern. Drücken Sie die HOME-Taste um zum Ausgangsbildschirm ohne Speichern zu gelangen. 3.8 Bildschirm bei fehlerhafter Prüfung Sollte ein Betriebsmittel bei einer der Prüfungen nicht entsprechen, wird die Prüfungssequenz abgebrochen und die Anzeige „Gerät fehlerhaft“...

  • Seite 26: Reparaturcodes

    3) Drei Arten von Informationen können eingegeben werden: a) Bemerkungen - Beschreibung der Art des Fehlers. b) Markierungen - Schnelleingabe für Standardfehlerarten. c) Reparaturcode - Siehe Abschnitt 3.10 4) Drücken Sie die TEST-Taste um den Vorgang abzuschließen. Die Anzeige liefert “Gerät fehlerhaft”.

  • Seite 27: Leitungskompensation

    Beispiele für Reparaturcodes, die in PowerSuite verwendet werden: Code Beschreibung Code Interne Sicherung tauschen 3-Ader 0,75mm" ersetzen Stecker erneuern 3-Ader 1,0mm" ersetzen Sockel erneuern 3-Ader 1,5mm" ersetzen Kabel ersetzen 3-Ader 2,5mm" ersetzen 5-pol-Netzstecker ersetzen Zugentlastung anziehen 4-pol-Netzstecker ersetzen Schalterknöpfe ersetzen 3-pol-Netzstecker ersetzen Gehäusebefestigung nachziehen 6 A IEC-Stecker ersetzen...

  • Seite 28: Warnungen

    Geben Sie die Kabellänge in Metern und den Kabelquerschnitt in mm ein oder ein bereits bekannter Widerstand kann eingegeben werden. Drücken Sie TEST um die Prüfung abzuschließen. PAT400 wird nun zur nächsten Prüfung weitergehen, wenn der Widerstand unter dem korrigierten Grenzwert liegt oder zum Fehlerbildschirm, wenn der Wert außerhalb des modifizierten Grenzwerts liegt.

  • Seite 29: Datenbank Voll

    3.12.4 Datenbank voll Eine Überschreitung der Speicherkapazität der Datenbank führt zu folgender Warnung: Fehler – Datenbank voll. Daten können nicht gespeichert werden! Setzen Sie mit OK fort. Die Prüfergebnisse werden NICHT gespeichert. Geben Sie Speicher für weitere Prüfergebnisse frei: 1. Stellen Sie eine Backup-Kopie der Datenbank auf dem USB-Speicher her. 2.

  • Seite 30: Prüfergebnisse Abspeichern

    Letztes Betriebsmittel kopieren und Gerätekennung erhöhen Ergebnisse speichern Beschreibung der Eingabefelder Feld Maximum Beschreibung Gerätekennung:*) 10.000 Eindeutige Zahl oder Ziffern-Buchstabenkombination. Eingabe über Tastatur oder Barcode-Scanner. Verschiedene Kunden können die gleiche Gerätekennung verwenden, aber ein Kunde kann die Gerätekennung nicht mehrfach verwenden. Prüfungsgruppe:*) Liste aller verfügbaren Prüfungsgruppen.
  • Seite 31 Wenn vor der Prüfung noch keine Gerätekennung eingegeben wurde, erscheint der „Gerät hinzufügen“-Bildschirm, siehe unten. Die Prüfungsgruppe ist bereits festgelegt, weil sie zu Beginn der Prüfung ausgewählt worden ist. Wenn die Gerätedaten bereits in der Datenbank existieren, erscheint der „Gerätedaten“-Bildschirm wie in Schritt 7 nachfolgend beschrieben. 3) Geben Sie die Gerätekennung ein.

  • Seite 32: Betriebsmittel Zum Speicher Hinzufügen

    5 Betriebsmittel zum Speicher hinzufügen Betriebsmittel können sowohl nach Abschluss der Prüfungen, wie oben beschrieben, im Speicher abgelegt werden, oder auch bevor Sie Prüfungen durchgeführt haben. Das zuletzt hinzugefügte Betriebsmittel können Sie mit dem Hotkey kopieren, oder mit kopieren und auch gleich die Gerätekennung inkrementieren, siehe Abschnitt 5.2. 5.1 Betriebsmittel vor der Prüfung hinzufügen 1) Im HOME-Bildschirm drücken Sie auf den „Gerät hinzufügen“-Hotkey Der folgende leere Bildschirm „Gerät hinzufügen“- erscheint:...

  • Seite 33: Kopieren Von Zuletzt Hinzugefügten Betriebsmitteln

    5.2 Kopieren von zuletzt hinzugefügten Betriebsmitteln Drücken Sie am HOME Bildschirm den Hotkey . Der folgende leere Bildschirm wird angezeigt: 2) Um das letzte Betriebsmittel am Bildschirm anzuzeigen drücken Sie auf den „Gerät kopieren“ Hotkey. Die Daten des zuletzt zur Datenbank hinzugefügten Betriebsmittels des aktuellen Kunden erscheinen am Bildschirm.

  • Seite 34: Bearbeiten, Löschen Von Betriebsmitteln Und Prüfergebnissen

    4) Nehmen Sie alle anderen Änderungen vor. 5) Drücken Sie auf den „Speichern“ Hotkey um die Betriebsmitteldaten zu speichern. 6 Bearbeiten, Löschen von Betriebsmitteln und Prüfergebnissen Alle Betriebsmitteldaten können bei Bedarf bearbeitet oder gelöscht werden. Zum Löschen von Prüfungsgruppen siehe Abschnitt 8. Zum Löschen von Kundne und Standorten siehe Abschnitt 10.

  • Seite 35: Betriebsmittel Löschen

    Betriebsmittel suchen Betriebsmittel löschen Betriebsmittel Die Betriebsmittel sind alphanumerisch aufsteigend geordnet Drücken Sie auf OK, blättern Sie mit der „Pfeil abwärts“-Taste durch die Liste, die „Pfeil- nach rechts“-Taste blättert seitenweise. Alternativ: Geben Sie die gewünschte Gerätekennung ein um zum passenden Eintrag zu springen. Die Suchfunktion wird zu dem zu Ihrer Eingabe am besten passenden Eintrag springen.

  • Seite 36: Daten - Prüfergebnisse Und Datentransfer

    PAT400 kann bis zu 10.000 elektrische Betriebsmittel samt zugeordneter Prüfergebnisse speichern. MEGGER empfiehlt dringend, diese Daten regelmäßig zu sichern. MEGGER KANN FÜR DATENVERLUST; AUS WELCHEM GRUND AUCH IMMER, KEINE VERANTWORTUNG ÜBERNEHMEN. Die Sicherungs- und Wiederherstellungsfunktionen sind extrem schnell. 10.000 Datensätze können in weniger als 20 Sekunden auf einen USB-Stick übertragen werden, kleinere Datenbanken...
  • Seite 37 Wählen Sie mit der „Pfeil abwärts“-Taste „Sicherung auf USB”. Drücken Sie auf OK. Ein Texteingabefeld erscheint. Geben Sie den Namen für die Datei ein, die Sie erstellen möchten. Der Dateiname darf bis zu acht Zeichen lang sein (Buchstaben A-Z oder Ziffern 0- 9, Verwenden Sie keine anderen Zeichen).

  • Seite 38: Datenimport / Datenwiederherstellung Von Usb Memory-Stick

    Dieser Fehler kann durch einen defekten USB-Stick hervorgerufen werden. Verwenden Sie eine andere Type und wiederholen Sie den Vorgang. Hinweis: Es kann einige Sekunden dauern, bis ein USB-Stick von PAT400 erkannt wird. 7.2 Datenimport / Datenwiederherstellung von USB Memory-Stick Beim Datenimport aus der PowerSuite Software oder der Datenwiederherstellung aus einer gespeicherten Datei handelt es sich um den gleichen Vorgang.
  • Seite 39 Alternativ: Geben Sie den gewünschten Dateinamen ein um zum passenden Eintrag zu springen. Die Suchfunktion wird zu dem zu Ihrer Eingabe am besten passenden Eintrag springen. Drücken Sie auf OK um auf Datei für den Import oder für die Wiederherstellung auszuwählen. PAT400 zeigt folgende Meldung an: 5) Drücken Sie auf OK um Import/Wiederherstellung zu bestätigen.

  • Seite 40: Messergebnisse In Csv-Dateien Exportieren

    SCHALTEN SIE PAT400 WÄHREND DER USB-OPERATION KEINESFALLS AB! WARNUNG: Durch Import oder Wiederherstellung einer Datei werden existierende Daten über Betriebsmittel und Prüfergebnisse in der Datenbank überschrieben. Überprüfen Sie, ob existierenden Daten gespeichert wurden, bevor Sie neue Daten importieren. Hinweis: Datenbanken, die mit früheren Firmware-Versionen erstellt wurden, werden automatisch auf neuesten Stand gebracht.

  • Seite 41: Zugriff Auf Prüfergebnisse

    Geben Sie einen Namen für die CSV-Datei ein, bis zu acht Buchstaben oder Ziffern. Drücken Sie zum Abschluss auf OK. Die CSV-Datei wird auf dem USB-Memory-Stick gespeichert. Nach Fertigstellung erscheint folgende Meldung und ein Summerton ertönt. Hinweis: Der Export großer Datenmengen kann einige Zeit dauern. Ein gestarteter Export kann nicht mehr abgebrochen werden.
  • Seite 42 Der „Prüfergebnisse anzeigen“ Bildschirm erscheint: Betriebsmittel suchen Betriebsmittel hinzufügen Betriebsmittel bearbeiten Geben Sie die Gerätekennung eingeben oder drücken Sie auf den „Betriebsmittel suchen“ Hotkey. Wenn eine große Anzahl an Prüfmitteln gespeichert ist, kann es wenige Sekunden dauern, bis die Anzeige erscheint. Wenn das gesuchte Betriebsmittel gefunden ist, drücken Sie zur Bestätigung auf OK.

  • Seite 43: Drucken Von Barcode-Etiketten

    Verlassen Sie diesen Bildschirm mit HOME oder ESC. Hinweis: Barcode-Etiketten können mit dem „Barcode-Drucken“ Hotkey ausgedruckt werden. 7.4.2 Drucken von Barcode-Etiketten Mehrere Duplikate von Barcode-Etiketten können aus dem „Prüfergebnisse anzeigen“-Bildschirm gedruckt werden. Damit können beschädigte Aufkleber oder bei Bedarf mehrere Exemplare gedruckt werden. Drucken von Barcode-Etiketten: 1) Öffnen Sie wie oben beschrieben den „Prüfergebnisse anzeigen“-Bildschirm 2) Stellen Sie sicher, dass der Brother 2430PC Barcode-Drucker eingeschaltet und am USB-...
  • Seite 44 Prüfungsgruppe erstellen Drücken Sie auf den „Prüfungsgruppen erstellen“ Hotkey Prüfungsgruppe hinzufügen Prüfungsgruppe bearbeiten Prüfungsgruppe löschen Drücken Sie auf den “HinzufügenError! Reference source not found.” Hotkey. Der „Prüfungsgruppen hinzufügen“-Bildschirm erscheint: Hinweis: Wenn die Anzahl der Prüfungsgruppen 100 erreicht, änderst sich der “Hinzufügen” Hotkey auf...
  • Seite 45 Füllen Sie alle erforderlichen Felder aus. Beispiel für eine typische Klasse I Prüfung: Nächste Seite Beschreibung der Felder: Name Prüfgruppenname - kann bis zu 10 Zeichen lang sein - für Kompatibilität zu PAT4 siehe Abschnitt 11 Beschreibung Beschreibungstext – Eingabe über Tastatur oder Barcode-Scanner Versorgung Nennspannung des Betriebsmittels.

  • Seite 46: Zuordnen Von Prüfungsgruppen Auf Hotkeys

    Vorhergehende Seite Prüfungsgruppe speichern Die Grenzwerte, die Prüfdauer und die Wiederholungsintervalle können nach Bedarf für jede Prüfung eingestellt werden. Benutzen Sie die Aufwärts- und Abwärtspfeile zum Navigieren am Bildschirm. Alle Felder verfügen über Aufklapplisten. Zum Abschluss drücken Sie auf den „Speichern“ Hotkey.
  • Seite 47 Mit OK wird die Liste der verfügbaren Prüfungsgruppen geöffnet. 2) Wählen Sie die gewünschte Prüfungsgruppe und drücken Sie auf OK. 3) Die Prüfungsgruppe wird dem ausgewählten Feld zugeordnet. Hinweis: Die Prüfungsgruppen können frei jedem der neun Felder und in jedem der vier Hotkeys zugeordnet werden.

  • Seite 48: Prüfungsgruppen Bearbeiten

    8.3 Prüfungsgruppen bearbeiten Jede Prüfungsgruppe kann bearbeitet oder aus der Liste gelöscht werden. Hinweis: Beim Wiederherstellen einer Datenbank werden die Prüfungsgruppen überschrieben. Sichern Sie daher immer Ihre Prüfergebnisse, bevor Sie eine Datenbank wiederherstellen. Prüfungsgruppen bearbeiten: 1) Wählen Sie am HOME-Bildschirm mit der „Pfeil nach rechts“-Taste die Seite „Setup“ aus 2) Drücken Sie den „Prüfungsgruppen“...
  • Seite 49 Löschen 3) Drücken Sie auf OK um die Liste aufzuklappen. Wählen Sie die gewünschte Prüfungsgruppe und drücken Sie auf OK. 4) Drücken Sie auf den Löschen Hotkey 5) Es erscheint eine Sicherheitsabfrage, ob die Prüfungsgruppe gelöscht werden soll. 6) Die Anzeige fragt nach einer Bestätigung, ob die Prüfungsgruppe gelöscht werden soll. 7) Drücken Sie auf OK zur Bestätigung, Esc für Abbruch.

  • Seite 50: Schnellprüfungen - Qt

    Falls eine Schutzleiterprüfung oder eine Durchgangsprüfung fehlerhaft ist, kann der Anwender die Prüfung wiederholen. Wenn die Prüfung wiederholt wird, wird das fehlerhafte Resultat verworfen. Sie könnten wünschen, die Prüfung zu wiederholen, wenn die Prüfspitze keinen guten Kontakt zum Prüfling hatte. Isolationsprüfungen und Hochspannungsprüfungen können durch Auswahl des Symbols in der Zyklenspalte wiederholt werden.
  • Seite 51 Untermenü mit den möglichen Optionen. 4) Navigieren Sie durch die Untermenüs, wenn verfügbar 5) Prüfung starten mit OK oder TEST 6) Bildschirmanweisungen befolgen, wenn nötig 7) Nach Abschluss der Prüfung wird die letzte Messung angezeigt Schnellprüfungszeiten können in SETUP geändert werden. Siehe Abschnitt 10.4...

  • Seite 52: Setup

    10 SETUP Die Optionen im SETUP-Menü erlauben Änderungen an der Gerätekonfiguration, die über die Hotkeys nicht zugänglich sind. 10.1 Kunden Bei der Auslieferung von PAT400 sind die Daten für Kunde und Standort auf „Vorgabewert“ voreingestellt. Dies kann geändert werden oder zusätzliche Kunden können hinzugefügt, bearbeitet und auch gelöscht werden.

  • Seite 53: Kunden Bearbeiten Und Löschen

    Geben Sie die Details zum Standort ein, nur die erste Zeile „Standortname“ ist zwingend erforderlich. Zum Fertigstellen drücken Sie den „Speichern“-Hotkey Ein neuer Kunde und ein neuer Standort wurden in die Datenbank eingefügt. Der aktuelle Kunde und der aktuelle Standort werden automatisch auf den neuen Kunden und den neuen Standort aktualisiert.

  • Seite 54: Kunden Wechseln

    3) Drücken Sie auf den „Löschen“ Hotkey. 4) Eine Sicherheitsabfrage fordert Sie zur Bestätigung auf. 10.1.3 Kunden wechseln Wechsel zwischen verschiedenen Kunden am PAT400: Am Setup-Bildschirm wählen Sie den “Kunde” Hotkey. Drücken Sie auf OK um die Liste zu öffnen. Wählen Sie den gewünschten Kunden und drücken Sie auf OK.

  • Seite 55: Standorte Hinzufügen

    10.2.1 Standorte hinzufügen Wählen Sie „Standort“ aus dem Setup-Bildschirm und drücken Sie auf OK. Der „Standort“-Bildschirm wird angezeigt mit Hotkeys für Hinzufügen, Bearbeiten und Löschen: Wählen Sie den „Hinzufügen“ Hotkey um dem Kunden einen neuen Standort zuzuweisen. Ergänzen Sie die Textfelder mit den erforderlichen Standortdaten. Nur der Name des Standorts ist zwingend erforderlich.
  • Seite 56 3) Ändern Sie die Standortdaten nach Bedarf. Es ist nicht möglich, den zugeordneten Kunden zu ändern. 4) Nachdem Sie alle Änderungen eingegeben haben, drücken Sie auf den „Speichern“ Hotkey. Standorte löschen: Warnung: Wenn Sie einen Standort löschen, werden auch alle Geräte und Prüfergebnisse gelöscht, die dem Standort zugeordnet sind.

  • Seite 57: Standort Ändern

    2) Wählen Sie den gewünschten Standort aus drücken danach auf den „Nächste Seite“ Hotkey. Drücken Sie auf den “Löschen” Hotkey Eine Sicherheitabfrage fordert Sie zum Bestätigen des Löschvorgangs auf. 10.2.3 Standort ändern Sie können nur auf einen anderen Standort des gerade aktuellen Kunden ändern. 1) Im Setup-Bildschirm drücken Sie auf den “Standort wählen”...

  • Seite 58: Firma

    3) Drücken Sie auf den “Speichern” Hotkey um die Änderungen zu speichern. 10.3 Firma Auf der „Firma“-Seite können Sie Daten über die prüfende Firma am PAT400 eingeben. Im Feld „Etikett-Text“ können Sie Text für den Ausdruck von Etiketten eingeben. Sie können z.B. den Namen des Prüfers auf dem Etikett unterbringen.

  • Seite 59: Datum Und Uhrzeit Einstellen

    Die Prüfungsdauer kann für folgende Prüfungen festgelegt werden: Isolationsprüfung Schutzleiterprüfung Last-, Funktionsprüfung Ableitstromprüfung Einstellungen für Schnellprüfungen vornehmen: Wählen Sie im SETUP-Menü den Eintrag „Schnelltest“-Tasten. Drücken Sie auf OK zum Anzeigen des Bildschirms für die Konfiguration von Schnellprüfungen Navigieren Sie mit den „Pfeil aufwärts“- und „Pfeil abwärts“-Tasten zum gewünschten Feld um die Prüfungsdauer festzulegen.
  • Seite 60 3) Bestätigen Sie mit OK 4) Zur Einstellung des Datums wählen Sie mit den „Pfeil nach links“- und „Pfeil nach rechts“-Tasten das Feld aus, welches geändert werden soll. Geben Sie die gewünschten Werte über die Tastatur ein. Zur Einstellung der Uhrzeit wählen Sie mit der „Pfeil abwärts“-Taste das Feld „Zeit“ an, danach wählen Sie mit den „Pfeil nach links“- und „Pfeil nach rechts“-Tasten das Feld aus, welches geändert werden soll.

  • Seite 61: Sprache Wählen

    Drücken Sie auf OK um die Sprachauswahl zu speichern. 10.7 Voreinstellungen wiederherstellen Warnung: Die Wiederherstellung der Werkseinstellungen überschreibt gespeicherte Daten und Einstellungen. Gespeicherte Daten gehen dabei verloren. Megger empfiehlt dringend, vorhandene Daten zu sichern, bevor Sie die Werkseinstellungen wiederherstellen. Diese Daten können bei Bedarf wiederhergestellt werden.

  • Seite 62: Info - Pat400 Software Version, Megger Kontaktinformation

    Eine Warnanzeige erfordert eine Bestätigung der Wiederherstellung der Voreinstellungen mit OK. PAT400 wird nun mit den Voreinstellungen neu gestartet. 10.8 Info - PAT400 Software Version, Megger Kontaktinformation Anzeige der Produktinformation und der MEGGER Kontaktdaten: Wählen Sie am Home-Bildschirm mit der „Pfeil nach rechts“-Taste die Seite „Setup“ und...
  • Seite 63 Drücken Sie auf OK um den „Info“ Bildschirm zu öffnen Verlassen Sie den Bildschirm mit ESC.

  • Seite 64: Kompatibilität Zu Pat4

    11 Kompatibilität zu PAT4 PAT400 Multifunktionsprüfgeräte verfügen über zusätzliche Prüffunktionen, die auf PAT- Vorgängergeräten nicht vorhanden waren. Um die Kompatibilität bei der Datenübertragung zwischen PAT 4 und den PAT400 Prüfgeräten sicherzustellen ist folgendes zu beachten: Prüffunktionen Prüfgeräte der PAT400 Serie verfügen über zusätzliche Prüffunktionen, die auf PAT4 Prüfgeräten nicht vorhanden sind.

  • Seite 65: Pflege Und Wartung

    Der Datentransfer von PAT4 zu PAT400 muss mit der Megger PowerSuite Professional Software erfolgen. Um die Kompatibilität von Hardware und Software sicherzustellen verwenden Sie bitte immer die neueste PowerSuite Software und die neueste Firmware für PAT400 von der Megger homepage: www.megger.com...

  • Seite 66: Isolationsprüfung

    PAT400 kann an eine benachbarte Netzsteckdose angeschlossen werden und es wird eine Schutzleiterprüfung zum Gehäuse des Betriebsmittels durchgeführt. Der gemessene Widerstand ist somit: Widerstand des Geräts zur Erdung (Metallplatte oder angeschweißter Ständer). Widerstand der festen Verdrahtung zum Erdanschluss, an den PAT400 angeschlossen ist. Das können wenige bis einige zig Meter sein.

  • Seite 67: Leistungsmessung, Funktionsprüfung

    von 253 V annimmt, berechnet und zeigt PAT400 den Strom an, der bei dieser Spannung fließen würde. Warnung: Während einer Differenzstromprüfung wird Netzspannung an das Betriebsmittel angelegt und diese in Betrieb genommen. Stellen Sie sicher, dass das Betriebsmittel gut gesichert ist, bevor die Prüfung beginnt.

  • Seite 68: Prüfung Von Netzkabeln Und Verlängerungsleitungen

    Die Prüfoptionen umfassen eine 30 mA Prüfung oder eine vollständige Prüfung (FULL). 30 mA Prüfung - Die manuelle Prüftaste am FI-RCD wird geprüft und die Auslösefunktion bei 30 mA Fehlerstrom. „FULL“ Prüfung – umfasst die folgenden Prüfungen: Manuelle Prüfung stellt die korrekte Funktion der Prüftaste sicher 1/2x I Prüfung Nichtauslöseprüfung, stellt sicher, dass der FI-RCD nicht zu früh auslöst, und damit keine Fehlauslösungen vorkommen.

  • Seite 69: Warnung: Parallele Erdverbindungen

    A.8 Warnung: Parallele Erdverbindungen Manchmal kommt es vor, dass eine parallele Verbindung zwischen dem zu prüfenden Betriebsmittel und der Systemerde vorhanden ist. Die Ursache dafür kann sein, dass ein Klasse I-Betriebsmittel andere geerdete Einrichtungen berührt oder in elektrischem Kontakt mit dem Boden steht. Damit kommt es zu einem Widerstandspfad zurück zur Netzversorgung, der parallel zur eigentlichen Erdverbindung des Betriebsmittels liegt.

  • Seite 70: Voreingestellte, Mitgelieferte Prüfungsgruppen In Pat400

    A.9 Voreingestellte, mitgelieferte Prüfungsgruppen in PAT400 PAT410-DE und PAT450-DE Serie Prüfungs- Prfgs. gruppe Beschreibung Durchgeführte Prüfungen OK Grenze Gerät Dauer Sichtprüfung Durchgang Erdung #0,3 ! Isolationsprüfung mit 500 V $1 M! Gerät SK1 - PE ist Funktionsprüfung #3700 VA PAT410 GERAT1-MPE messbar Differenzstromprüfung (Idiff)
  • Seite 71 Gerät SK2 ohne Sichtprüfung berührbare Isolationsprüfung mit 500V $1 M! PAT410 GERAT2-OT leitfähige Teile Funktionsprüfung #3700 VA PAT450 Sichtprüfung Isolationsprüfung mit 500 V $2 M! Tischleuchte mit Funktionsprüfung #3700 VA PAT410 LEUCHTE Netzkabel 2,5 m Berührstromprüfung (Ib) #0,5 mA PAT450 Sichtprüfung Isolationsprüfung mit 500 V $2 M!
  • Seite 72 Sichtprüfung Durchgang Erdung (x6) #0,3 ! Isolationsprüfung mit 500 V 6-fach Verteiler bis $1 M! PAT410 Ersatzableitstrom (Iea) #0,5 mA PAT450 VERT6-5 Sichtprüfung Durchgang Erdung #0,3 ! SK1- Isolationsprüfung mit 500 V $1 M! PAT410 SK1-KALT Kaltgerätestecker Ersatzableitstrom(Iea) #0,5 mA PAT450 PAT410-EU und PAT450-EU Serie Prüfungs-...
  • Seite 73 Standard SK1 Sichtprüfung geerdetes Durchgang Erdung #0,1 ! Betriebsmittel Isolationsprüfung mit 500 V $2 M! 200 mA Funktionsprüfung (230 V) #3000 VA PAT410 Durchgangsprüfung Differenzstromprüfung (230 V) #3,5 mA E-SC1B PAT450 Standard SK1 Sichtprüfung geerdetes Durchgang Erdung Betriebsmittel Funktionsprüfung (230 V) #0,1 ! 200 mA Differenzstromprüfung (230 V)
  • Seite 74 Portabler FI-RCD Sichtprüfung PAT410 E-RCD 30 mA FI-RCD 30 mA Prüfung PAT450 Portabler FI-RCD Sichtprüfung PAT410 E-RCD FULL (5 Prüfungen) FI-RCD volle Prüfung PAT450 Hinweis: Die Bezeichnung “RCD” steht in PAT400-Firmware-Versionen 2.01 und davor für "Portabler FI- RCD". Die Bezeichnung “RCD voll” steht in PAT400-Firmware-Versionen 2.01 und davor für "Portabler FI-RCD 30mA (5 Prüfungen)".

  • Seite 75: Anhang B - Beispiele Für Barcodes

    Anhang B – Beispiele für Barcodes Die folgende Tabelle liefert Beispiele für Barcode-Texte für den optionalen OPTICON Barcode-Scanner. Damit können schnell Standard-Daten eingelesen werden, die ansonsten manuell eingetippt oder aus einer Aufklappliste ausgewählt werden müssten. Barcode-Tabelle Prüfungsgruppen Beschreibung Sicherungswerte (A) Kettle Desk Fan Power cord...

  • Seite 76: Anhang C - Technische Daten

    Anhang C – Technische Daten Technische Daten PAT310 PAT350 PAT410 PAT450 Versorgung PAT-EU 230 V ±10% ±1 V 50 Hz ±1% ±0.1 Hz Die Genauigkeit des Instruments kann nicht garantiert werden, wenn PAT400 mit Netzfrequenzen außerhalb der oben spezifizierten Werte betrieben wird Max.

  • Seite 77: Anhang D - Bestellangaben

    Hochspannungsprüfung 1500 V AC nominell für Klasse I Prüfspannung: 3000 V AC nominell für Klasse II Prüfstrom: < 3,5 mA Kurzschluss bei Versorgung: 253 V 50 Hz Prüfstrom Genauigkeit: ±5% ±5 Digits Prüfstrom Auflösung: 0,01 mA Anzeigebereich: 0 bis 3,0 mA Prüfung portabler FI-RCD Prüfspannung, Prüffrequenz: Netzversorgung...
  • Seite 78 415V Adapterkabel (5-polig) zu BS (BS1363) 16A 1000-770 415V Adapterkabel (5-polig) zu CEE7/7) 16A 1000-771 Barcode Scanner (USB) 1001-047 Gut/Schlecht Barcode Etikettendrucker (USB) 1001-046 PAT – Drucker mit USB-Kabel 25970-041 Kassette mit Barcode-Drucker Etiketten 90001-010 Geräte-Barcode Etiketten (1-1000) 6121-483 Rolle mit 1000 Stk. „Schlecht“-Prüfetiketten 1001-227 Rolle mit 1000 Stk.

  • Seite 79: Anhang E - Service Und Gewährleistung

    Fax: +44 (0) 1304 207 342 Fax: +1 610 676 8625 Megger betreibt voll rückführbare Kalibrier- und Reparatureinrichtungen, damit wird garantiert, dass Ihr Gerät den hohen Leistungsstandard und die hohe Herstellungsqualität beibehält, die sie von ihm erwarten. Diese Einrichtungen werden durch ein weltweites Netz von anerkannten Reparatur- und Kalibrationsfirmen ergänzt um für Ihr Megger Produkt exzellente Betreuung anbieten zu können.
  • Seite 80 France Tel : +33 (1) 30.16.08.90 Fax : +33 (1) 34.61.23.77 Dieses Instrument wurde in England hergestellt. MEGGER behält sich das Recht vor, technische Spezifikationen oder das Design ohne vorherige Ankündigung zu ändern. Megger ist ein eingetragenes Warenzeichen. PAT400_de_V02 0911...

Diese Anleitung auch für:

Pat450-deQ78585

Inhaltsverzeichnis
