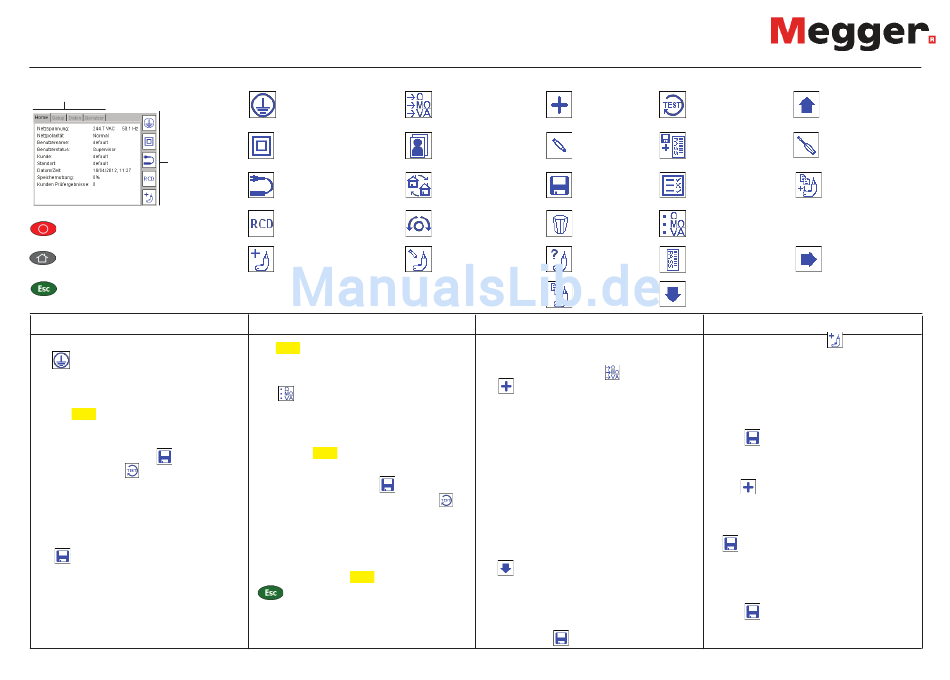

Megger PAT400 Kurzanleitung

PAT400
Kurzanleitung
Menüleiste – für Navigations-
pfade und Optionen
Hot keys -
Schneller
Zugriff auf
oft benutzte
Prüfungs-
gruppen
und andere
Optionen
Batterie sparen, Ausschalten
HOME Bildschirm
Escape
Prüfungen mit Hotkeys starten
1) HOME Bildschirm aufrufen.
2) drücken für Klasse I Prüfungs-
gruppen.
3) Mit 1, 2, 3 etc. eine der vorhandenen
Prüfungsgruppen auswählen.
4) Mit TEST -Taste die Prüfung starten.
5) Anweisungen am Bildschirm
befolgenons.
6) Am Ende der Prüfung drücken zum
Speichern oder um die Prüfung zu
wiederholen.
7) Anzeige wechselt auf Gerät hinzufügen.
8) Neue Gerätekennung eingeben.
9) Bei Bedarf zusätzliche Daten eingeben
(optional).
10) drücken zum Speichern der
Prüfergebnisse.
11) Falls die Gerätekennung vor der Prüfung
eingegeben wurde, werden die Ergebnisse
automatisch gespeichert, die Anzeige
wechselt auf die Prüfgruppen für die
nächste Prüfung.
Hinweis: Die Gerätekennung und optionale zusätzliche Daten können je nach Bedarf vor oder nach der Prüfung eingegeben werden.
Home Bildschirm SETUP Bildschirm
Klasse I
Prüfungsgruppen
Klasse II
Prüfungsgruppen
Netz-/
Verlängerungskabel
Portable FI-RCD
Gerät hinzufügen
Prüfungen mit TEST-Taste starten
1) TEST-Taste drücken.
2) Gerätekennung eingeben (kann auch
nach der Prüfung erfolgen).
3) drücken um verfügbare Prüfungs-
gruppen anzuzeigen.
4) Mit Pfeil abwärts und OK die gewünschte
Prüfungsgruppe wählen.
5) Mit der TEST-Taste die Prüfung starten.
6) Anweisungen am Bildschirm befolgen.
7) Am Ende der Prüfung drücken zum
Speichern der Prüfergebnisse oder
um die Prüfung zu wiederholen.
PRÜFUNG ABBRECHEN
Um eine laufende Prüfung abzubrechen,
drücken Sie auf die TEST -Taste oder auf die
-Taste.
Die Prüfung wird mit „Gerät fehlerhaft"
gekennzeichnet.
Weitere Symbole
Prüfungsgruppen Hinzufügen
Kunde bearbeiten Bearbeiten
Standort Speichern
bearbeiten
Leitungsabgleich Löschen
Gerät bearbeiten Gerät suchen
Letztes Gerät
kopieren
Prüfungsgruppen hinzufügen
1) Am HOME Bildschirm mit den Pfeiltasten
SETUP auswählen.
2) Prüfungsgruppentaste
3) drücken zum Hinzufügen einer
Prüfungsgruppe.
4) NAME:
Name für die Prüfungsgruppe eingeben
und Pfeil abwärts-Taste drücken (max.
10 Zeichen)
5) Beschreibung:
Geben Sie eine sinnvolle Beschreibung
zwecks Erinnerung ein. Pfeil abwärts-
Taste drücken.
6) Markieren Sie mit OK die benötigten
Prüfungen (Check Box anhaken)
7) Wählen Sie Klasse I, II oder Verläng. Ltg.
8) drücken, Bildschirm für die
Festlegung der Grenzwerte erscheint.
9) Grenzwerte, Prüfungsart und Anzahl von
Wiederholungen nach Bedarf festlegen.
10) Zum Speichern der neuen Prüfungs
gruppe auf drücken.
Prüfung
wiederholen
Speichern und
Etikett drucken
Prüfergebnisse
anzeigen
Prüfungsgruppen
anzeigen
Barcode-Etikett
drucken
Nächste Seite
Geräte hinzufügen
1) Am HOME Bildschirm
neues Gerät zur Datenbank hinzuzufügen.
2) Gerätekennung eingeben und Pfeil-
drücken.
abwärts drücken.
3) Mit Ok Prüfungsgruppe aus der Liste
wählen und OK drücken.
4) Bei Bedarf Zusatzdaten eingeben.
5) Mit Gerät in der Datenbank speichern.
Kunden/Standorte hinzufügen
1) Aus dem SETUP Menü KUNDE wählen.
2) Mit einen neuen Kunden hinzufügen.
3) Kundenname eingeben, andere Felder
sind optional. OK drücken zum
Abschließen.
4) drücken zum Speichern von Kunden-
daten. Die Anzeige wechselt auf
Standorte hinzufügen.
5) Standortname eingeben, die anderen
Felder sind optional.
6) Mit in Datenbank speichern.
Aktueller Kunde/Standort wirdz
automatisch angepasst.
Vorhergehende Seite
Reparatur-Code Box
anzeigen
Letztes Gerät
kopieren
und Geräte-
Identifikation
erhöhen
Anmelden
drücken um ein
