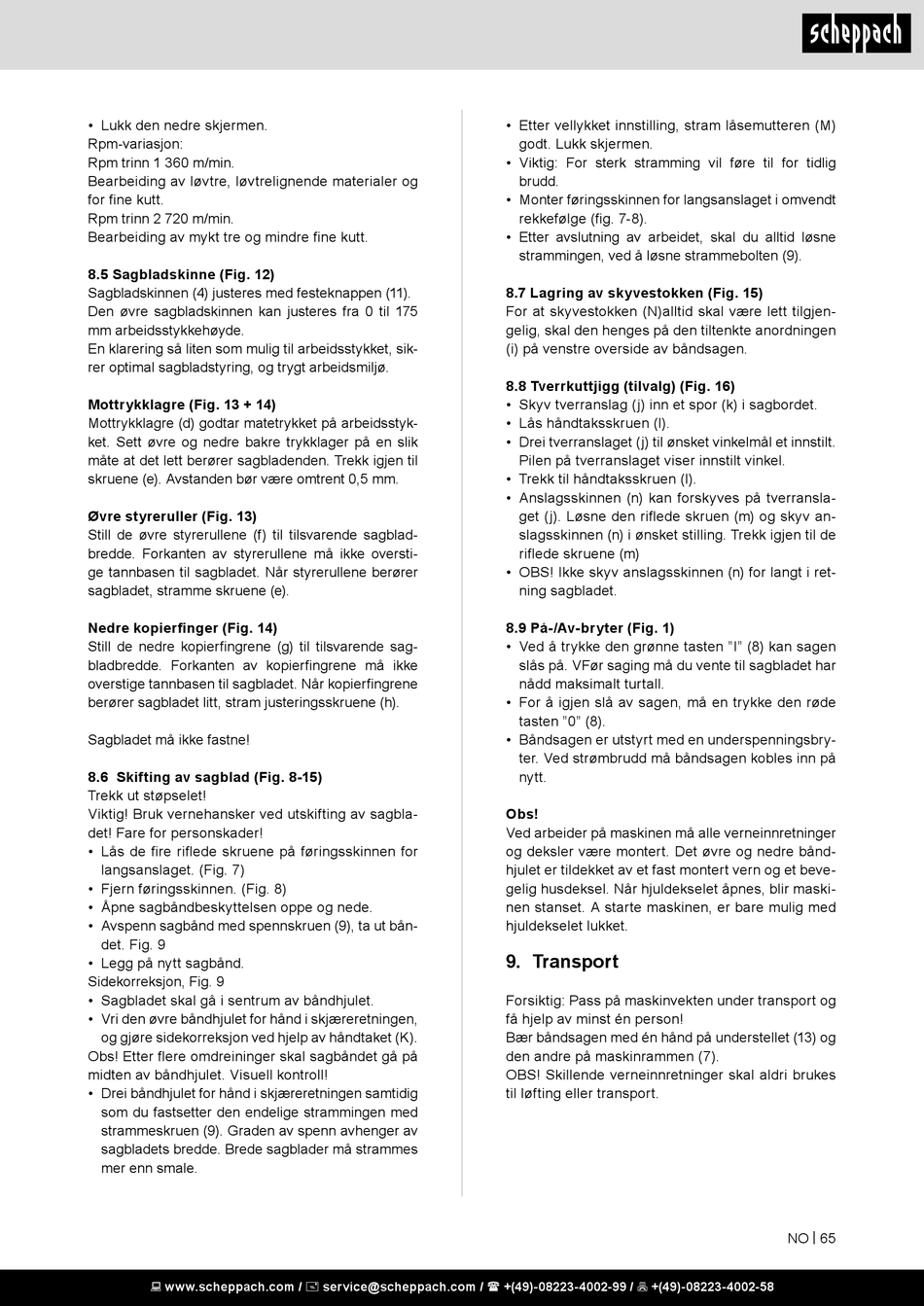

• Lukk den nedre skjermen.
Rpm-variasjon:
Rpm trinn 1 360 m/min.
Bearbeiding av løvtre, løvtrelignende materialer og
for fine kutt.
Rpm trinn 2 720 m/min.
Bearbeiding av mykt tre og mindre fine kutt.
8.5 Sagbladskinne (Fig. 12)
Sagbladskinnen (4) justeres med festeknappen (11).
Den øvre sagbladskinnen kan justeres fra 0 til 175
mm arbeidsstykkehøyde.
En klarering så liten som mulig til arbeidsstykket, sik-
rer optimal sagbladstyring, og trygt arbeidsmiljø.
Mottrykklagre (Fig. 13 + 14)
Mottrykklagre (d) godtar matetrykket på arbeidsstyk-
ket. Sett øvre og nedre bakre trykklager på en slik
måte at det lett berører sagbladenden. Trekk igjen til
skruene (e). Avstanden bør være omtrent 0,5 mm.
Øvre styreruller (Fig. 13)
Still de øvre styrerullene (f) til tilsvarende sagblad-
bredde. Forkanten av styrerullene må ikke oversti-
ge tannbasen til sagbladet. Når styrerullene berører
sagbladet, stramme skruene (e).
Nedre kopierfinger (Fig. 14)
Still de nedre kopierfingrene (g) til tilsvarende sag-
bladbredde. Forkanten av kopierfingrene må ikke
overstige tannbasen til sagbladet. Når kopierfingrene
berører sagbladet litt, stram justeringsskruene (h).
Sagbladet må ikke fastne!
8.6 Skifting av sagblad (Fig. 8-15)
Trekk ut støpselet!
Viktig! Bruk vernehansker ved utskifting av sagbla-
det! Fare for personskader!
• Lås de fire riflede skruene på føringsskinnen for
langsanslaget. (Fig. 7)
• Fjern føringsskinnen. (Fig. 8)
• Åpne sagbåndbeskyttelsen oppe og nede.
• Avspenn sagbånd med spennskruen (9), ta ut bån-
det. Fig. 9
• Legg på nytt sagbånd.
Sidekorreksjon, Fig. 9
• Sagbladet skal gå i sentrum av båndhjulet.
• Vri den øvre båndhjulet for hånd i skjæreretningen,
og gjøre sidekorreksjon ved hjelp av håndtaket (K).
Obs! Etter flere omdreininger skal sagbåndet gå på
midten av båndhjulet. Visuell kontroll!
• Drei båndhjulet for hånd i skjæreretningen samtidig
som du fastsetter den endelige strammingen med
strammeskruen (9). Graden av spenn avhenger av
sagbladets bredde. Brede sagblader må strammes
mer enn smale.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Etter vellykket innstilling, stram låsemutteren (M)
godt. Lukk skjermen.
• Viktig: For sterk stramming vil føre til for tidlig
brudd.
• Monter føringsskinnen for langsanslaget i omvendt
rekkefølge (fig. 7-8).
• Etter avslutning av arbeidet, skal du alltid løsne
strammingen, ved å løsne strammebolten (9).
8.7 Lagring av skyvestokken (Fig. 15)
For at skyvestokken (N)alltid skal være lett tilgjen-
gelig, skal den henges på den tiltenkte anordningen
(i) på venstre overside av båndsagen.
8.8 Tverrkuttjigg (tilvalg) (Fig. 16)
• Skyv tverranslag (j) inn et spor (k) i sagbordet.
• Lås håndtaksskruen (l).
• Drei tverranslaget (j) til ønsket vinkelmål et innstilt.
Pilen på tverranslaget viser innstilt vinkel.
• Trekk til håndtaksskruen (l).
• Anslagsskinnen (n) kan forskyves på tverransla-
get (j). Løsne den riflede skruen (m) og skyv an-
slagsskinnen (n) i ønsket stilling. Trekk igjen til de
riflede skruene (m)
• OBS! Ikke skyv anslagsskinnen (n) for langt i ret-
ning sagbladet.
8.9 På-/Av-bryter (Fig. 1)
• Ved å trykke den grønne tasten "I" (8) kan sagen
slås på. VFør saging må du vente til sagbladet har
nådd maksimalt turtall.
• For å igjen slå av sagen, må en trykke den røde
tasten "0" (8).
• Båndsagen er utstyrt med en underspenningsbry-
ter. Ved strømbrudd må båndsagen kobles inn på
nytt.
Obs!
Ved arbeider på maskinen må alle verneinnretninger
og deksler være montert. Det øvre og nedre bånd-
hjulet er tildekket av et fast montert vern og et beve-
gelig husdeksel. Når hjuldekselet åpnes, blir maski-
nen stanset. A starte maskinen, er bare mulig med
hjuldekselet lukket.

9. Transport

Forsiktig: Pass på maskinvekten under transport og
få hjelp av minst én person!
Bær båndsagen med én hånd på understellet (13) og
den andre på maskinrammen (7).
OBS! Skillende verneinnretninger skal aldri brukes
til løfting eller transport.
