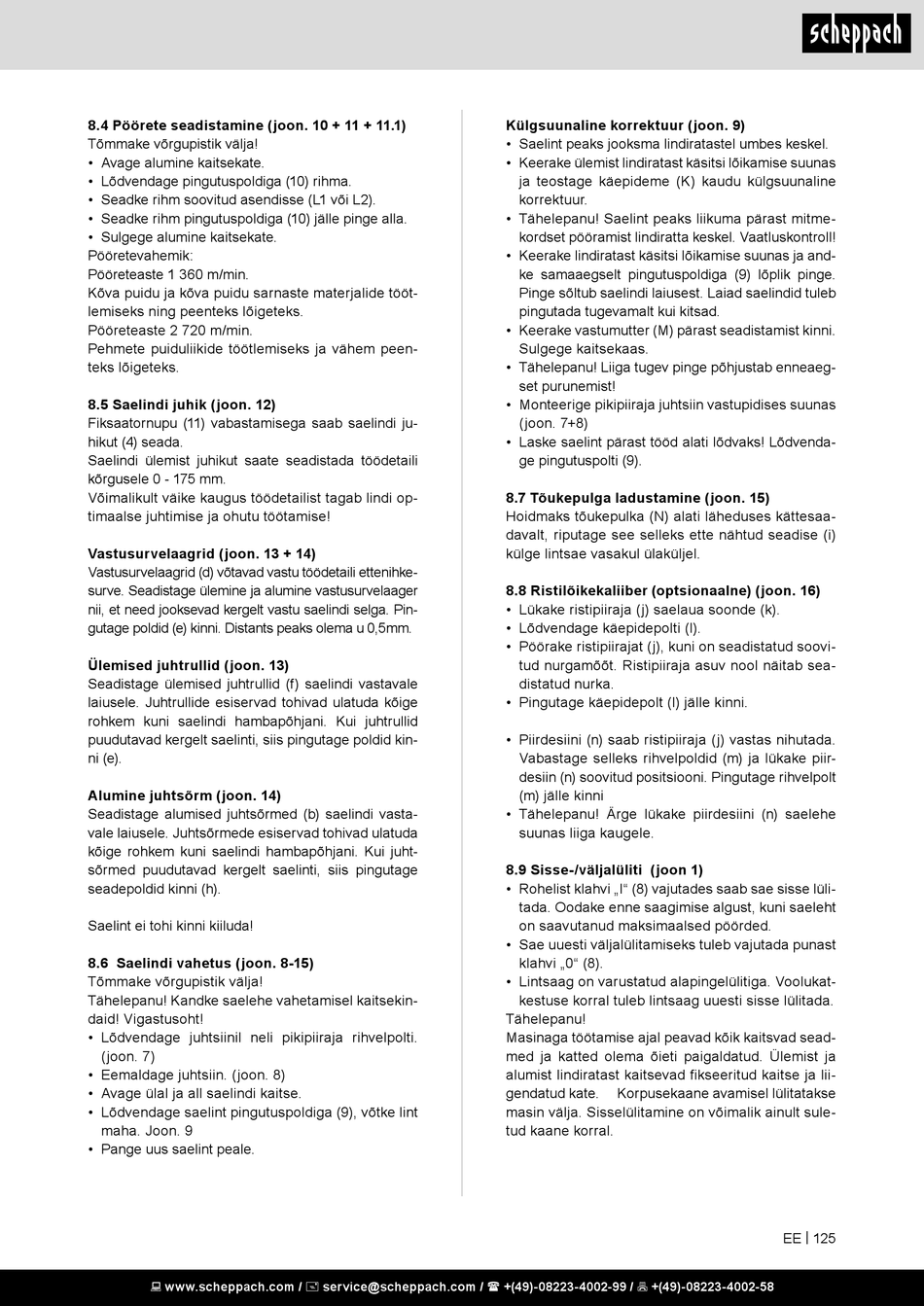

8.4 Pöörete seadistamine (joon. 10 + 11 + 11.1)
Tõmmake võrgupistik välja!
• Avage alumine kaitsekate.
• Lõdvendage pingutuspoldiga (10) rihma.
• Seadke rihm soovitud asendisse (L1 või L2).
• Seadke rihm pingutuspoldiga (10) jälle pinge alla.
• Sulgege alumine kaitsekate.
Pööretevahemik:
Pööreteaste 1 360 m/min.
Kõva puidu ja kõva puidu sarnaste materjalide tööt-
lemiseks ning peenteks lõigeteks.
Pööreteaste 2 720 m/min.
Pehmete puiduliikide töötlemiseks ja vähem peen-
teks lõigeteks.
8.5 Saelindi juhik (joon. 12)
Fiksaatornupu (11) vabastamisega saab saelindi ju-
hikut (4) seada.
Saelindi ülemist juhikut saate seadistada töödetaili
kõrgusele 0 - 175 mm.
Võimalikult väike kaugus töödetailist tagab lindi op-
timaalse juhtimise ja ohutu töötamise!
Vastusurvelaagrid (joon. 13 + 14)
Vastusurvelaagrid (d) võtavad vastu töödetaili ettenihke-
surve. Seadistage ülemine ja alumine vastusurvelaager
nii, et need jooksevad kergelt vastu saelindi selga. Pin-
gutage poldid (e) kinni. Distants peaks olema u 0,5mm.
Ülemised juhtrullid (joon. 13)
Seadistage ülemised juhtrullid (f) saelindi vastavale
laiusele. Juhtrullide esiservad tohivad ulatuda kõige
rohkem kuni saelindi hambapõhjani. Kui juhtrullid
puudutavad kergelt saelinti, siis pingutage poldid kin-
ni (e).
Alumine juhtsõrm (joon. 14)
Seadistage alumised juhtsõrmed (b) saelindi vasta-
vale laiusele. Juhtsõrmede esiservad tohivad ulatuda
kõige rohkem kuni saelindi hambapõhjani. Kui juht-
sõrmed puudutavad kergelt saelinti, siis pingutage
seadepoldid kinni (h).
Saelint ei tohi kinni kiiluda!
8.6 Saelindi vahetus (joon. 8-15)
Tõmmake võrgupistik välja!
Tähelepanu! Kandke saelehe vahetamisel kaitsekin-
daid! Vigastusoht!
• Lõdvendage juhtsiinil neli pikipiiraja rihvelpolti.
(joon. 7)
• Eemaldage juhtsiin. (joon. 8)
• Avage ülal ja all saelindi kaitse.
• Lõdvendage saelint pingutuspoldiga (9), võtke lint
maha. Joon. 9
• Pange uus saelint peale.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Külgsuunaline korrektuur (joon. 9)
• Saelint peaks jooksma lindiratastel umbes keskel.
• Keerake ülemist lindiratast käsitsi lõikamise suunas
ja teostage käepideme (K) kaudu külgsuunaline
korrektuur.
• Tähelepanu! Saelint peaks liikuma pärast mitme-
kordset pööramist lindiratta keskel. Vaatluskontroll!
• Keerake lindiratast käsitsi lõikamise suunas ja and-
ke samaaegselt pingutuspoldiga (9) lõplik pinge.
Pinge sõltub saelindi laiusest. Laiad saelindid tuleb
pingutada tugevamalt kui kitsad.
• Keerake vastumutter (M) pärast seadistamist kinni.
Sulgege kaitsekaas.
• Tähelepanu! Liiga tugev pinge põhjustab enneaeg-
set purunemist!
• Monteerige pikipiiraja juhtsiin vastupidises suunas
(joon. 7+8)
• Laske saelint pärast tööd alati lõdvaks! Lõdvenda-
ge pingutuspolti (9).
8.7 Tõukepulga ladustamine (joon. 15)
Hoidmaks tõukepulka (N) alati läheduses kättesaa-
davalt, riputage see selleks ette nähtud seadise (i)
külge lintsae vasakul ülaküljel.
8.8 Ristilõikekaliiber (optsionaalne) (joon. 16)
• Lükake ristipiiraja (j) saelaua soonde (k).
• Lõdvendage käepidepolti (l).
• Pöörake ristipiirajat (j), kuni on seadistatud soovi-
tud nurgamõõt. Ristipiiraja asuv nool näitab sea-
distatud nurka.
• Pingutage käepidepolt (l) jälle kinni.
• Piirdesiini (n) saab ristipiiraja (j) vastas nihutada.
Vabastage selleks rihvelpoldid (m) ja lükake piir-
desiin (n) soovitud positsiooni. Pingutage rihvelpolt
(m) jälle kinni
• Tähelepanu! Ärge lükake piirdesiini (n) saelehe
suunas liiga kaugele.
8.9 Sisse-/väljalüliti (joon 1)
• Rohelist klahvi „I" (8) vajutades saab sae sisse lüli-
tada. Oodake enne saagimise algust, kuni saeleht
on saavutanud maksimaalsed pöörded.
• Sae uuesti väljalülitamiseks tuleb vajutada punast
klahvi „0" (8).
• Lintsaag on varustatud alapingelülitiga. Voolukat-
kestuse korral tuleb lintsaag uuesti sisse lülitada.
Tähelepanu!
Masinaga töötamise ajal peavad kõik kaitsvad sead-
med ja katted olema õieti paigaldatud. Ülemist ja
alumist lindiratast kaitsevad fikseeritud kaitse ja lii-
gendatud kate. Korpusekaane avamisel lülitatakse
masin välja. Sisselülitamine on võimalik ainult sule-
tud kaane korral.
EE | 125
