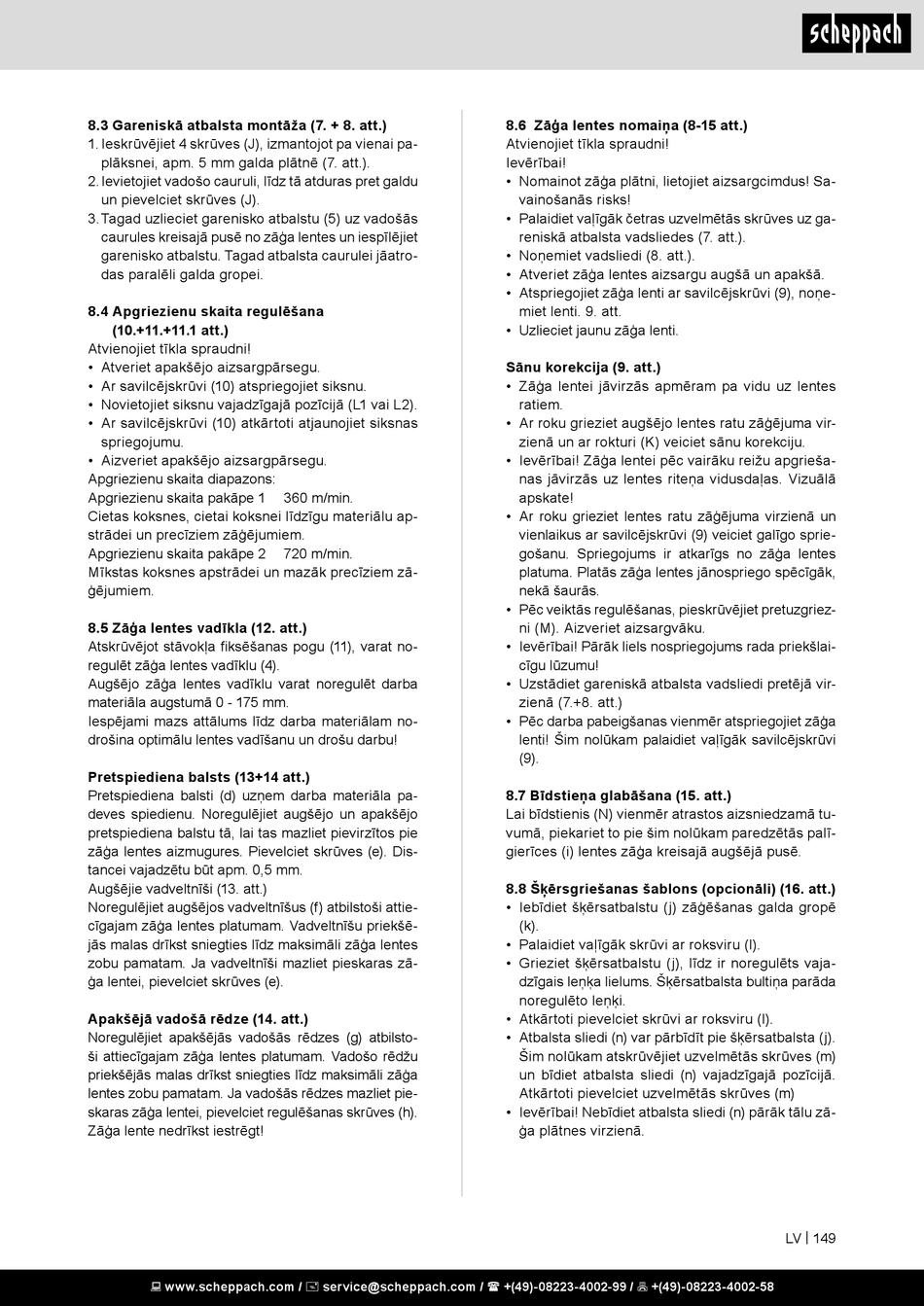

Scheppach HBS300 Original Bedienungsanleitung Seite 149

8.3 Gareniskā atbalsta montāža (7. + 8. att.)
1. Ieskrūvējiet 4 skrūves (J), izmantojot pa vienai pa-
plāksnei, apm. 5 mm galda plātnē (7. att.).
2. Ievietojiet vadošo cauruli, līdz tā atduras pret galdu
un pievelciet skrūves (J).
3. Tagad uzlieciet garenisko atbalstu (5) uz vadošās
caurules kreisajā pusē no zāģa lentes un iespīlējiet
garenisko atbalstu. Tagad atbalsta caurulei jāatro-
das paralēli galda gropei.
8.4 Apgriezienu skaita regulēšana
(10.+11.+11.1 att.)
Atvienojiet tīkla spraudni!
• Atveriet apakšējo aizsargpārsegu.
• Ar savilcējskrūvi (10) atspriegojiet siksnu.
• Novietojiet siksnu vajadzīgajā pozīcijā (L1 vai L2).
• Ar savilcējskrūvi (10) atkārtoti atjaunojiet siksnas
spriegojumu.
• Aizveriet apakšējo aizsargpārsegu.
Apgriezienu skaita diapazons:
Apgriezienu skaita pakāpe 1
Cietas koksnes, cietai koksnei līdzīgu materiālu ap-
strādei un precīziem zāģējumiem.
Apgriezienu skaita pakāpe 2
Mīkstas koksnes apstrādei un mazāk precīziem zā-
ģējumiem.
8.5 Zāģa lentes vadīkla (12. att.)
Atskrūvējot stāvokļa fiksēšanas pogu (11), varat no-
regulēt zāģa lentes vadīklu (4).
Augšējo zāģa lentes vadīklu varat noregulēt darba
materiāla augstumā 0 - 175 mm.
Iespējami mazs attālums līdz darba materiālam no-
drošina optimālu lentes vadīšanu un drošu darbu!
Pretspiediena balsts (13+14 att.)
Pretspiediena balsti (d) uzņem darba materiāla pa-
deves spiedienu. Noregulējiet augšējo un apakšējo
pretspiediena balstu tā, lai tas mazliet pievirzītos pie
zāģa lentes aizmugures. Pievelciet skrūves (e). Dis-
tancei vajadzētu būt apm. 0,5 mm.
Augšējie vadveltnīši (13. att.)
Noregulējiet augšējos vadveltnīšus (f) atbilstoši attie-
cīgajam zāģa lentes platumam. Vadveltnīšu priekšē-
jās malas drīkst sniegties līdz maksimāli zāģa lentes
zobu pamatam. Ja vadveltnīši mazliet pieskaras zā-
ģa lentei, pievelciet skrūves (e).
Apakšējā vadošā rēdze (14. att.)
Noregulējiet apakšējās vadošās rēdzes (g) atbilsto-
ši attiecīgajam zāģa lentes platumam. Vadošo rēdžu
priekšējās malas drīkst sniegties līdz maksimāli zāģa
lentes zobu pamatam. Ja vadošās rēdzes mazliet pie-
skaras zāģa lentei, pievelciet regulēšanas skrūves (h).
Zāģa lente nedrīkst iestrēgt!
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
360 m/min.
720 m/min.
8.6 Zāģa lentes nomaiņa (8-15 att.)
Atvienojiet tīkla spraudni!
Ievērībai!
• Nomainot zāģa plātni, lietojiet aizsargcimdus! Sa-
vainošanās risks!
• Palaidiet vaļīgāk četras uzvelmētās skrūves uz ga-
reniskā atbalsta vadsliedes (7. att.).
• Noņemiet vadsliedi (8. att.).
• Atveriet zāģa lentes aizsargu augšā un apakšā.
• Atspriegojiet zāģa lenti ar savilcējskrūvi (9), noņe-
miet lenti. 9. att.
• Uzlieciet jaunu zāģa lenti.
Sānu korekcija (9. att.)
• Zāģa lentei jāvirzās apmēram pa vidu uz lentes
ratiem.
• Ar roku grieziet augšējo lentes ratu zāģējuma vir-
zienā un ar rokturi (K) veiciet sānu korekciju.
• Ievērībai! Zāģa lentei pēc vairāku reižu apgrieša-
nas jāvirzās uz lentes riteņa vidusdaļas. Vizuālā
apskate!
• Ar roku grieziet lentes ratu zāģējuma virzienā un
vienlaikus ar savilcējskrūvi (9) veiciet galīgo sprie-
gošanu. Spriegojums ir atkarīgs no zāģa lentes
platuma. Platās zāģa lentes jānospriego spēcīgāk,
nekā šaurās.
• Pēc veiktās regulēšanas, pieskrūvējiet pretuzgriez-
ni (M). Aizveriet aizsargvāku.
• Ievērībai! Pārāk liels nospriegojums rada priekšlai-
cīgu lūzumu!
• Uzstādiet gareniskā atbalsta vadsliedi pretējā vir-
zienā (7.+8. att.)
• Pēc darba pabeigšanas vienmēr atspriegojiet zāģa
lenti! Šim nolūkam palaidiet vaļīgāk savilcējskrūvi
(9).
8.7 Bīdstieņa glabāšana (15. att.)
Lai bīdstienis (N) vienmēr atrastos aizsniedzamā tu-
vumā, piekariet to pie šim nolūkam paredzētās palī-
gierīces (i) lentes zāģa kreisajā augšējā pusē.
8.8 Šķērsgriešanas šablons (opcionāli) (16. att.)
• Iebīdiet šķērsatbalstu (j) zāģēšanas galda gropē
(k).
• Palaidiet vaļīgāk skrūvi ar roksviru (l).
• Grieziet šķērsatbalstu (j), līdz ir noregulēts vaja-
dzīgais leņķa lielums. Šķērsatbalsta bultiņa parāda
noregulēto leņķi.
• Atkārtoti pievelciet skrūvi ar roksviru (l).
• Atbalsta sliedi (n) var pārbīdīt pie šķērsatbalsta (j).
Šim nolūkam atskrūvējiet uzvelmētās skrūves (m)
un bīdiet atbalsta sliedi (n) vajadzīgajā pozīcijā.
Atkārtoti pievelciet uzvelmētās skrūves (m)
• Ievērībai! Nebīdiet atbalsta sliedi (n) pārāk tālu zā-
ģa plātnes virzienā.
