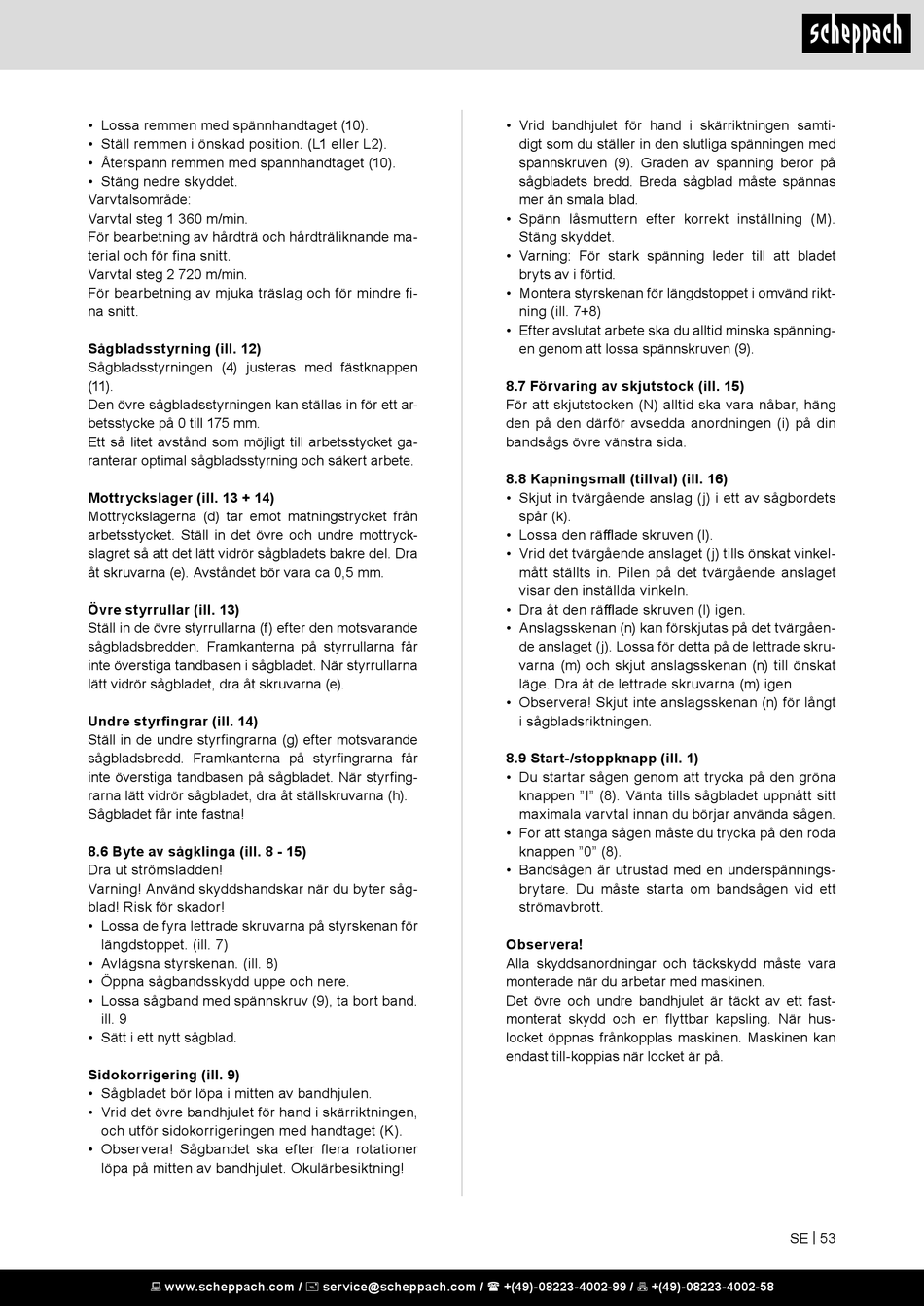

• Lossa remmen med spännhandtaget (10).
• Ställ remmen i önskad position. (L1 eller L2).
• Återspänn remmen med spännhandtaget (10).
• Stäng nedre skyddet.
Varvtalsområde:
Varvtal steg 1 360 m/min.
För bearbetning av hårdträ och hårdträliknande ma-
terial och för fina snitt.
Varvtal steg 2 720 m/min.
För bearbetning av mjuka träslag och för mindre fi-
na snitt.
Sågbladsstyrning (ill. 12)
Sågbladsstyrningen (4) justeras med fästknappen
(11).
Den övre sågbladsstyrningen kan ställas in för ett ar-
betsstycke på 0 till 175 mm.
Ett så litet avstånd som möjligt till arbetsstycket ga-
ranterar optimal sågbladsstyrning och säkert arbete.
Mottryckslager (ill. 13 + 14)
Mottryckslagerna (d) tar emot matningstrycket från
arbetsstycket. Ställ in det övre och undre mottryck-
slagret så att det lätt vidrör sågbladets bakre del. Dra
åt skruvarna (e). Avståndet bör vara ca 0,5 mm.
Övre styrrullar (ill. 13)
Ställ in de övre styrrullarna (f) efter den motsvarande
sågbladsbredden. Framkanterna på styrrullarna får
inte överstiga tandbasen i sågbladet. När styrrullarna
lätt vidrör sågbladet, dra åt skruvarna (e).
Undre styrfingrar (ill. 14)
Ställ in de undre styrfingrarna (g) efter motsvarande
sågbladsbredd. Framkanterna på styrfingrarna får
inte överstiga tandbasen på sågbladet. När styrfing-
rarna lätt vidrör sågbladet, dra åt ställskruvarna (h).
Sågbladet får inte fastna!
8.6 Byte av sågklinga (ill. 8 - 15)
Dra ut strömsladden!
Varning! Använd skyddshandskar när du byter såg-
blad! Risk för skador!
• Lossa de fyra lettrade skruvarna på styrskenan för
längdstoppet. (ill. 7)
• Avlägsna styrskenan. (ill. 8)
• Öppna sågbandsskydd uppe och nere.
• Lossa sågband med spännskruv (9), ta bort band.
ill. 9
• Sätt i ett nytt sågblad.
Sidokorrigering (ill. 9)
• Sågbladet bör löpa i mitten av bandhjulen.
• Vrid det övre bandhjulet för hand i skärriktningen,
och utför sidokorrigeringen med handtaget (K).
• Observera! Sågbandet ska efter flera rotationer
löpa på mitten av bandhjulet. Okulärbesiktning!
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Vrid bandhjulet för hand i skärriktningen samti-
digt som du ställer in den slutliga spänningen med
spännskruven (9). Graden av spänning beror på
sågbladets bredd. Breda sågblad måste spännas
mer än smala blad.
• Spänn låsmuttern efter korrekt inställning (M).
Stäng skyddet.
• Varning: För stark spänning leder till att bladet
bryts av i förtid.
• Montera styrskenan för längdstoppet i omvänd rikt-
ning (ill. 7+8)
• Efter avslutat arbete ska du alltid minska spänning-
en genom att lossa spännskruven (9).
8.7 Förvaring av skjutstock (ill. 15)
För att skjutstocken (N) alltid ska vara nåbar, häng
den på den därför avsedda anordningen (i) på din
bandsågs övre vänstra sida.
8.8 Kapningsmall (tillval) (ill. 16)
• Skjut in tvärgående anslag (j) i ett av sågbordets
spår (k).
• Lossa den räfflade skruven (l).
• Vrid det tvärgående anslaget (j) tills önskat vinkel-
mått ställts in. Pilen på det tvärgående anslaget
visar den inställda vinkeln.
• Dra åt den räfflade skruven (l) igen.
• Anslagsskenan (n) kan förskjutas på det tvärgåen-
de anslaget (j). Lossa för detta på de lettrade skru-
varna (m) och skjut anslagsskenan (n) till önskat
läge. Dra åt de lettrade skruvarna (m) igen
• Observera! Skjut inte anslagsskenan (n) för långt
i sågbladsriktningen.
8.9 Start-/stoppknapp (ill. 1)
• Du startar sågen genom att trycka på den gröna
knappen "I" (8). Vänta tills sågbladet uppnått sitt
maximala varvtal innan du börjar använda sågen.
• För att stänga sågen måste du trycka på den röda
knappen "0" (8).
• Bandsågen är utrustad med en underspännings-
brytare. Du måste starta om bandsågen vid ett
strömavbrott.
Observera!
Alla skyddsanordningar och täckskydd måste vara
monterade när du arbetar med maskinen.
Det övre och undre bandhjulet är täckt av ett fast-
monterat skydd och en flyttbar kapsling. När hus-
locket öppnas frånkopplas maskinen. Maskinen kan
endast till-koppias när locket är på.
