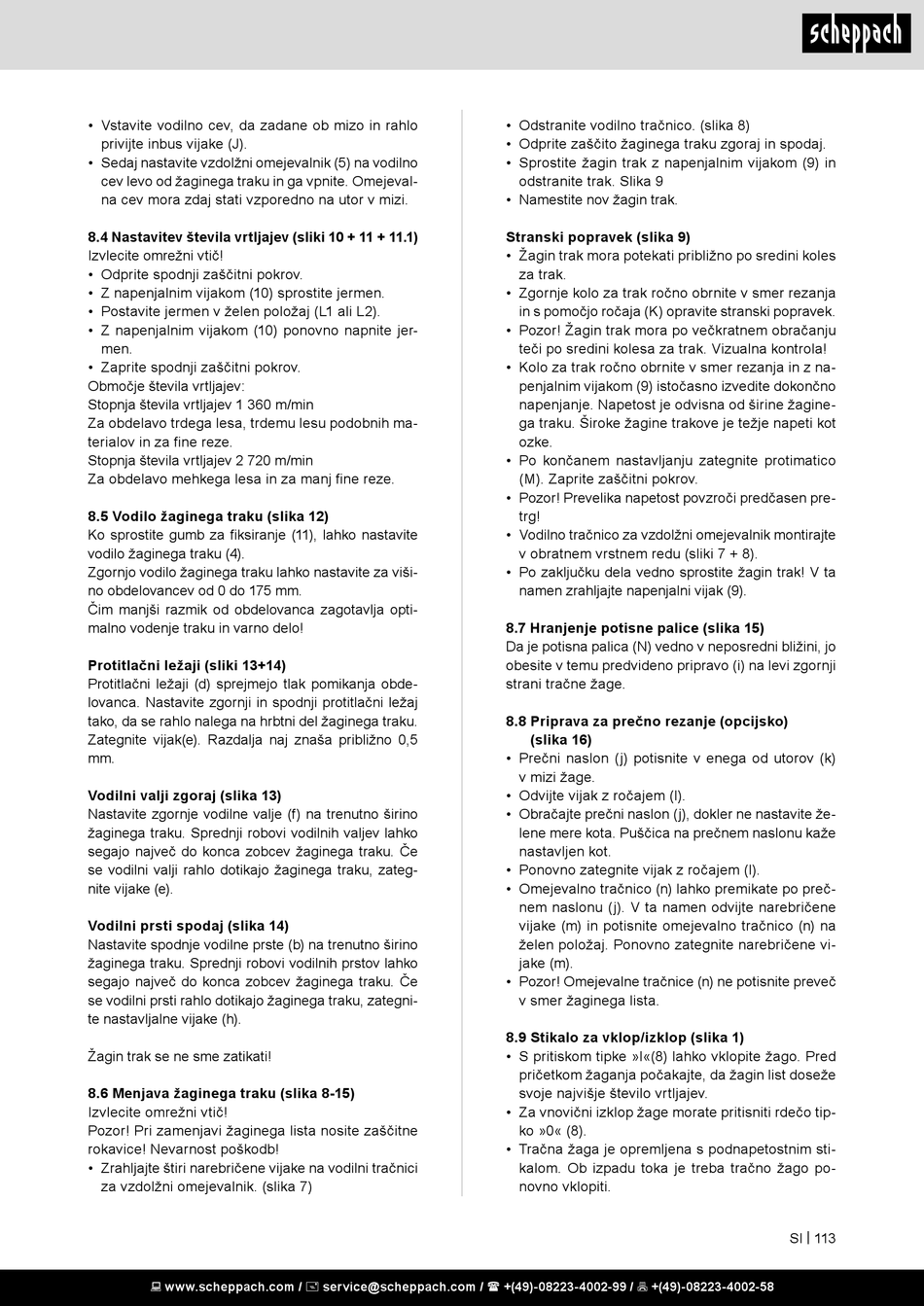

• Vstavite vodilno cev, da zadane ob mizo in rahlo
privijte inbus vijake (J).
• Sedaj nastavite vzdolžni omejevalnik (5) na vodilno
cev levo od žaginega traku in ga vpnite. Omejeval-
na cev mora zdaj stati vzporedno na utor v mizi.
8.4 Nastavitev števila vrtljajev (sliki 10 + 11 + 11.1)
Izvlecite omrežni vtič!
• Odprite spodnji zaščitni pokrov.
• Z napenjalnim vijakom (10) sprostite jermen.
• Postavite jermen v želen položaj (L1 ali L2).
• Z napenjalnim vijakom (10) ponovno napnite jer-
men.
• Zaprite spodnji zaščitni pokrov.
Območje števila vrtljajev:
Stopnja števila vrtljajev 1 360 m/min
Za obdelavo trdega lesa, trdemu lesu podobnih ma-
terialov in za fine reze.
Stopnja števila vrtljajev 2 720 m/min
Za obdelavo mehkega lesa in za manj fine reze.
8.5 Vodilo žaginega traku (slika 12)
Ko sprostite gumb za fiksiranje (11), lahko nastavite
vodilo žaginega traku (4).
Zgornjo vodilo žaginega traku lahko nastavite za viši-
no obdelovancev od 0 do 175 mm.
Čim manjši razmik od obdelovanca zagotavlja opti-
malno vodenje traku in varno delo!
Protitlačni ležaji (sliki 13+14)
Protitlačni ležaji (d) sprejmejo tlak pomikanja obde-
lovanca. Nastavite zgornji in spodnji protitlačni ležaj
tako, da se rahlo nalega na hrbtni del žaginega traku.
Zategnite vijak(e). Razdalja naj znaša približno 0,5
mm.
Vodilni valji zgoraj (slika 13)
Nastavite zgornje vodilne valje (f) na trenutno širino
žaginega traku. Sprednji robovi vodilnih valjev lahko
segajo največ do konca zobcev žaginega traku. Če
se vodilni valji rahlo dotikajo žaginega traku, zateg-
nite vijake (e).
Vodilni prsti spodaj (slika 14)
Nastavite spodnje vodilne prste (b) na trenutno širino
žaginega traku. Sprednji robovi vodilnih prstov lahko
segajo največ do konca zobcev žaginega traku. Če
se vodilni prsti rahlo dotikajo žaginega traku, zategni-
te nastavljalne vijake (h).
Žagin trak se ne sme zatikati!
8.6 Menjava žaginega traku (slika 8-15)
Izvlecite omrežni vtič!
Pozor! Pri zamenjavi žaginega lista nosite zaščitne
rokavice! Nevarnost poškodb!
• Zrahljajte štiri narebričene vijake na vodilni tračnici
za vzdolžni omejevalnik. (slika 7)
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Odstranite vodilno tračnico. (slika 8)
• Odprite zaščito žaginega traku zgoraj in spodaj.
• Sprostite žagin trak z napenjalnim vijakom (9) in
odstranite trak. Slika 9
• Namestite nov žagin trak.
Stranski popravek (slika 9)
• Žagin trak mora potekati približno po sredini koles
za trak.
• Zgornje kolo za trak ročno obrnite v smer rezanja
in s pomočjo ročaja (K) opravite stranski popravek.
• Pozor! Žagin trak mora po večkratnem obračanju
teči po sredini kolesa za trak. Vizualna kontrola!
• Kolo za trak ročno obrnite v smer rezanja in z na-
penjalnim vijakom (9) istočasno izvedite dokončno
napenjanje. Napetost je odvisna od širine žagine-
ga traku. Široke žagine trakove je težje napeti kot
ozke.
• Po končanem nastavljanju zategnite protimatico
(M). Zaprite zaščitni pokrov.
• Pozor! Prevelika napetost povzroči predčasen pre-
trg!
• Vodilno tračnico za vzdolžni omejevalnik montirajte
v obratnem vrstnem redu (sliki 7 + 8).
• Po zaključku dela vedno sprostite žagin trak! V ta
namen zrahljajte napenjalni vijak (9).
8.7 Hranjenje potisne palice (slika 15)
Da je potisna palica (N) vedno v neposredni bližini, jo
obesite v temu predvideno pripravo (i) na levi zgornji
strani tračne žage.
8.8 Priprava za prečno rezanje (opcijsko)
(slika 16)
• Prečni naslon (j) potisnite v enega od utorov (k)
v mizi žage.
• Odvijte vijak z ročajem (l).
• Obračajte prečni naslon (j), dokler ne nastavite že-
lene mere kota. Puščica na prečnem naslonu kaže
nastavljen kot.
• Ponovno zategnite vijak z ročajem (l).
• Omejevalno tračnico (n) lahko premikate po preč-
nem naslonu (j). V ta namen odvijte narebričene
vijake (m) in potisnite omejevalno tračnico (n) na
želen položaj. Ponovno zategnite narebričene vi-
jake (m).
• Pozor! Omejevalne tračnice (n) ne potisnite preveč
v smer žaginega lista.
8.9 Stikalo za vklop/izklop (slika 1)
• S pritiskom tipke »I«(8) lahko vklopite žago. Pred
pričetkom žaganja počakajte, da žagin list doseže
svoje najvišje število vrtljajev.
• Za vnovični izklop žage morate pritisniti rdečo tip-
ko »0« (8).
• Tračna žaga je opremljena s podnapetostnim sti-
kalom. Ob izpadu toka je treba tračno žago po-
novno vklopiti.
