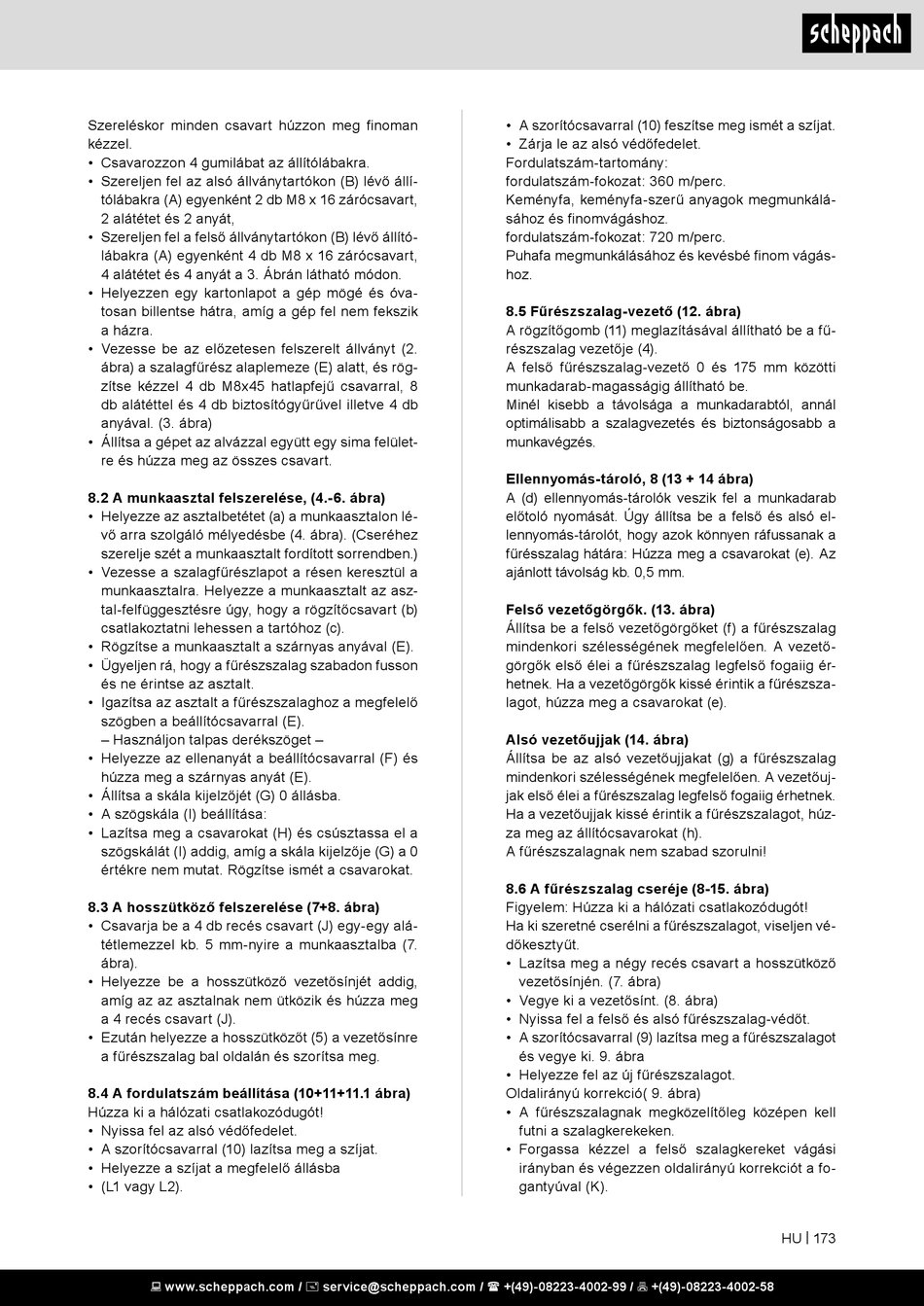

Szereléskor minden csavart húzzon meg finoman
kézzel.
• Csavarozzon 4 gumilábat az állítólábakra.
• Szereljen fel az alsó állványtartókon (B) lévő állí-
tólábakra (A) egyenként 2 db M8 x 16 zárócsavart,
2 alátétet és 2 anyát,
• Szereljen fel a felső állványtartókon (B) lévő állító-
lábakra (A) egyenként 4 db M8 x 16 zárócsavart,
4 alátétet és 4 anyát a 3. Ábrán látható módon.
• Helyezzen egy kartonlapot a gép mögé és óva-
tosan billentse hátra, amíg a gép fel nem fekszik
a házra.
• Vezesse be az előzetesen felszerelt állványt (2.
ábra) a szalagfűrész alaplemeze (E) alatt, és rög-
zítse kézzel 4 db M8x45 hatlapfejű csavarral, 8
db alátéttel és 4 db biztosítógyűrűvel illetve 4 db
anyával. (3. ábra)
• Állítsa a gépet az alvázzal együtt egy sima felület-
re és húzza meg az összes csavart.
8.2 A munkaasztal felszerelése, (4.-6. ábra)
• Helyezze az asztalbetétet (a) a munkaasztalon lé-
vő arra szolgáló mélyedésbe (4. ábra). (Cseréhez
szerelje szét a munkaasztalt fordított sorrendben.)
• Vezesse a szalagfűrészlapot a résen keresztül a
munkaasztalra. Helyezze a munkaasztalt az asz-
tal-felfüggesztésre úgy, hogy a rögzítőcsavart (b)
csatlakoztatni lehessen a tartóhoz (c).
• Rögzítse a munkaasztalt a szárnyas anyával (E).
• Ügyeljen rá, hogy a fűrészszalag szabadon fusson
és ne érintse az asztalt.
• Igazítsa az asztalt a fűrészszalaghoz a megfelelő
szögben a beállítócsavarral (E).
– Használjon talpas derékszöget –
• Helyezze az ellenanyát a beállítócsavarral (F) és
húzza meg a szárnyas anyát (E).
• Állítsa a skála kijelzőjét (G) 0 állásba.
• A szögskála (I) beállítása:
• Lazítsa meg a csavarokat (H) és csúsztassa el a
szögskálát (I) addig, amíg a skála kijelzője (G) a 0
értékre nem mutat. Rögzítse ismét a csavarokat.
8.3 A hosszütköző felszerelése (7+8. ábra)
• Csavarja be a 4 db recés csavart (J) egy-egy alá-
tétlemezzel kb. 5 mm-nyire a munkaasztalba (7.
ábra).
• Helyezze be a hosszütköző vezetősínjét addig,
amíg az az asztalnak nem ütközik és húzza meg
a 4 recés csavart (J).
• Ezután helyezze a hosszütközőt (5) a vezetősínre
a fűrészszalag bal oldalán és szorítsa meg.
8.4 A fordulatszám beállítása (10+11+11.1 ábra)
Húzza ki a hálózati csatlakozódugót!
• Nyissa fel az alsó védőfedelet.
• A szorítócsavarral (10) lazítsa meg a szíjat.
• Helyezze a szíjat a megfelelő állásba
• (L1 vagy L2).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• A szorítócsavarral (10) feszítse meg ismét a szíjat.
• Zárja le az alsó védőfedelet.
Fordulatszám-tartomány:
fordulatszám-fokozat: 360 m/perc.
Keményfa, keményfa-szerű anyagok megmunkálá-
sához és finomvágáshoz.
fordulatszám-fokozat: 720 m/perc.
Puhafa megmunkálásához és kevésbé finom vágás-
hoz.
8.5 Fűrészszalag-vezető (12. ábra)
A rögzítőgomb (11) meglazításával állítható be a fű-
részszalag vezetője (4).
A felső fűrészszalag-vezető 0 és 175 mm közötti
munkadarab-magasságig állítható be.
Minél kisebb a távolsága a munkadarabtól, annál
optimálisabb a szalagvezetés és biztonságosabb a
munkavégzés.
Ellennyomás-tároló, 8 (13 + 14 ábra)
A (d) ellennyomás-tárolók veszik fel a munkadarab
előtoló nyomását. Úgy állítsa be a felső és alsó el-
lennyomás-tárolót, hogy azok könnyen ráfussanak a
fűrésszalag hátára: Húzza meg a csavarokat (e). Az
ajánlott távolság kb. 0,5 mm.
Felső vezetőgörgők. (13. ábra)
Állítsa be a felső vezetőgörgőket (f) a fűrészszalag
mindenkori szélességének megfelelően. A vezető-
görgők első élei a fűrészszalag legfelső fogaiig ér-
hetnek. Ha a vezetőgörgők kissé érintik a fűrészsza-
lagot, húzza meg a csavarokat (e).
Alsó vezetőujjak (14. ábra)
Állítsa be az alsó vezetőujjakat (g) a fűrészszalag
mindenkori szélességének megfelelően. A vezetőuj-
jak első élei a fűrészszalag legfelső fogaiig érhetnek.
Ha a vezetőujjak kissé érintik a fűrészszalagot, húz-
za meg az állítócsavarokat (h).
A fűrészszalagnak nem szabad szorulni!
8.6 A fűrészszalag cseréje (8-15. ábra)
Figyelem: Húzza ki a hálózati csatlakozódugót!
Ha ki szeretné cserélni a fűrészszalagot, viseljen vé-
dőkesztyűt.
• Lazítsa meg a négy recés csavart a hosszütköző
vezetősínjén. (7. ábra)
• Vegye ki a vezetősínt. (8. ábra)
• Nyissa fel a felső és alsó fűrészszalag-védőt.
• A szorítócsavarral (9) lazítsa meg a fűrészszalagot
és vegye ki. 9. ábra
• Helyezze fel az új fűrészszalagot.
Oldalirányú korrekció( 9. ábra)
• A fűrészszalagnak megközelítőleg középen kell
futni a szalagkerekeken.
• Forgassa kézzel a felső szalagkereket vágási
irányban és végezzen oldalirányú korrekciót a fo-
gantyúval (K).
