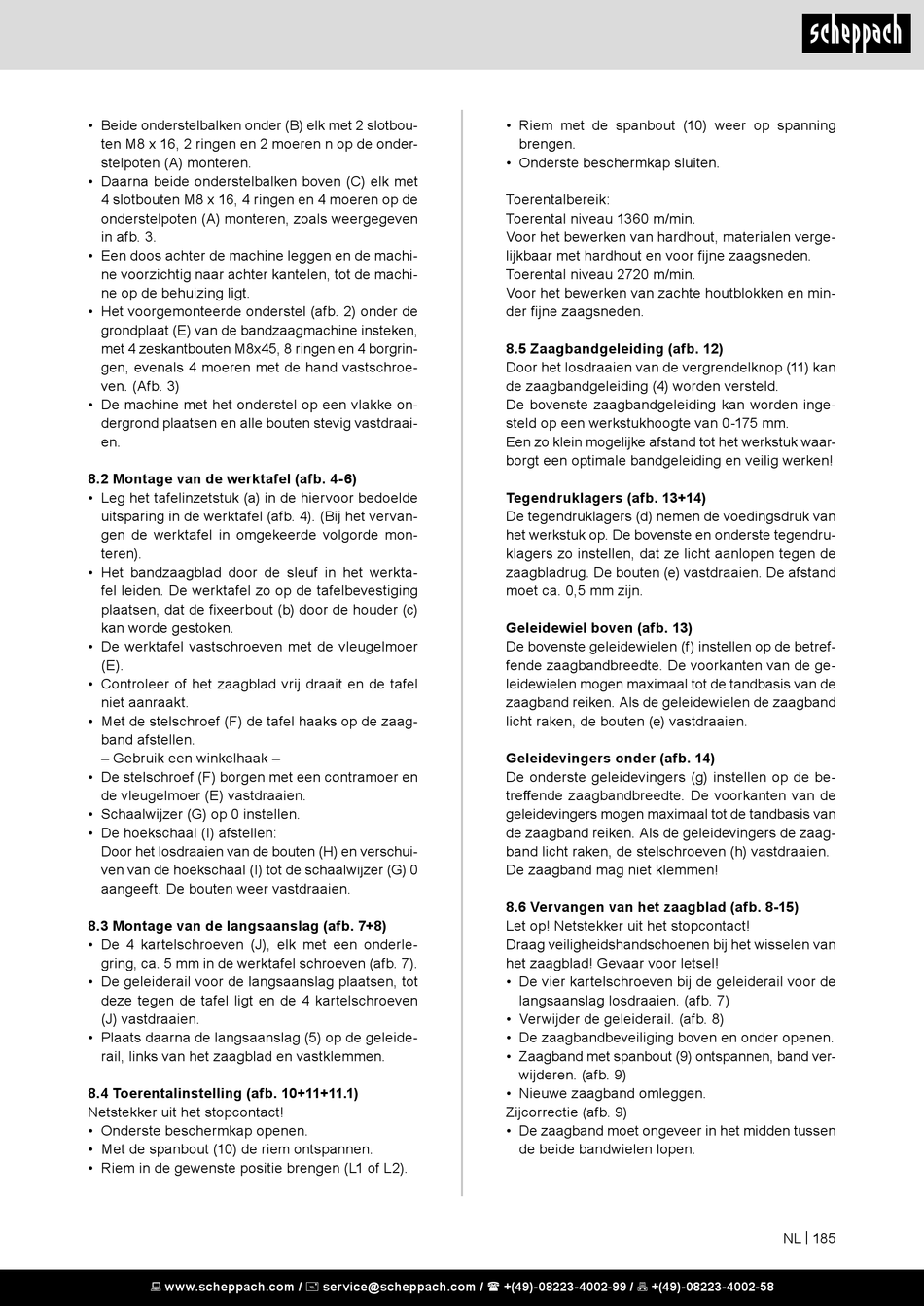

• Beide onderstelbalken onder (B) elk met 2 slotbou-
ten M8 x 16, 2 ringen en 2 moeren n op de onder-
stelpoten (A) monteren.
• Daarna beide onderstelbalken boven (C) elk met
4 slotbouten M8 x 16, 4 ringen en 4 moeren op de
onderstelpoten (A) monteren, zoals weergegeven
in afb. 3.
• Een doos achter de machine leggen en de machi-
ne voorzichtig naar achter kantelen, tot de machi-
ne op de behuizing ligt.
• Het voorgemonteerde onderstel (afb. 2) onder de
grondplaat (E) van de bandzaagmachine insteken,
met 4 zeskantbouten M8x45, 8 ringen en 4 borgrin-
gen, evenals 4 moeren met de hand vastschroe-
ven. (Afb. 3)
• De machine met het onderstel op een vlakke on-
dergrond plaatsen en alle bouten stevig vastdraai-
en.
8.2 Montage van de werktafel (afb. 4-6)
• Leg het tafelinzetstuk (a) in de hiervoor bedoelde
uitsparing in de werktafel (afb. 4). (Bij het vervan-
gen de werktafel in omgekeerde volgorde mon-
teren).
• Het bandzaagblad door de sleuf in het werkta-
fel leiden. De werktafel zo op de tafelbevestiging
plaatsen, dat de fixeerbout (b) door de houder (c)
kan worde gestoken.
• De werktafel vastschroeven met de vleugelmoer
(E).
• Controleer of het zaagblad vrij draait en de tafel
niet aanraakt.
• Met de stelschroef (F) de tafel haaks op de zaag-
band afstellen.
– Gebruik een winkelhaak –
• De stelschroef (F) borgen met een contramoer en
de vleugelmoer (E) vastdraaien.
• Schaalwijzer (G) op 0 instellen.
• De hoekschaal (I) afstellen:
Door het losdraaien van de bouten (H) en verschui-
ven van de hoekschaal (I) tot de schaalwijzer (G) 0
aangeeft. De bouten weer vastdraaien.
8.3 Montage van de langsaanslag (afb. 7+8)
• De 4 kartelschroeven (J), elk met een onderle-
gring, ca. 5 mm in de werktafel schroeven (afb. 7).
• De geleiderail voor de langsaanslag plaatsen, tot
deze tegen de tafel ligt en de 4 kartelschroeven
(J) vastdraaien.
• Plaats daarna de langsaanslag (5) op de geleide-
rail, links van het zaagblad en vastklemmen.
8.4 Toerentalinstelling (afb. 10+11+11.1)
Netstekker uit het stopcontact!
• Onderste beschermkap openen.
• Met de spanbout (10) de riem ontspannen.
• Riem in de gewenste positie brengen (L1 of L2).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Riem met de spanbout (10) weer op spanning
brengen.
• Onderste beschermkap sluiten.
Toerentalbereik:
Toerental niveau 1360 m/min.
Voor het bewerken van hardhout, materialen verge-
lijkbaar met hardhout en voor fijne zaagsneden.
Toerental niveau 2720 m/min.
Voor het bewerken van zachte houtblokken en min-
der fijne zaagsneden.
8.5 Zaagbandgeleiding (afb. 12)
Door het losdraaien van de vergrendelknop (11) kan
de zaagbandgeleiding (4) worden versteld.
De bovenste zaagbandgeleiding kan worden inge-
steld op een werkstukhoogte van 0-175 mm.
Een zo klein mogelijke afstand tot het werkstuk waar-
borgt een optimale bandgeleiding en veilig werken!
Tegendruklagers (afb. 13+14)
De tegendruklagers (d) nemen de voedingsdruk van
het werkstuk op. De bovenste en onderste tegendru-
klagers zo instellen, dat ze licht aanlopen tegen de
zaagbladrug. De bouten (e) vastdraaien. De afstand
moet ca. 0,5 mm zijn.
Geleidewiel boven (afb. 13)
De bovenste geleidewielen (f) instellen op de betref-
fende zaagbandbreedte. De voorkanten van de ge-
leidewielen mogen maximaal tot de tandbasis van de
zaagband reiken. Als de geleidewielen de zaagband
licht raken, de bouten (e) vastdraaien.
Geleidevingers onder (afb. 14)
De onderste geleidevingers (g) instellen op de be-
treffende zaagbandbreedte. De voorkanten van de
geleidevingers mogen maximaal tot de tandbasis van
de zaagband reiken. Als de geleidevingers de zaag-
band licht raken, de stelschroeven (h) vastdraaien.
De zaagband mag niet klemmen!
8.6 Vervangen van het zaagblad (afb. 8-15)
Let op! Netstekker uit het stopcontact!
Draag veiligheidshandschoenen bij het wisselen van
het zaagblad! Gevaar voor letsel!
• De vier kartelschroeven bij de geleiderail voor de
langsaanslag losdraaien. (afb. 7)
• Verwijder de geleiderail. (afb. 8)
• De zaagbandbeveiliging boven en onder openen.
• Zaagband met spanbout (9) ontspannen, band ver-
wijderen. (afb. 9)
• Nieuwe zaagband omleggen.
Zijcorrectie (afb. 9)
• De zaagband moet ongeveer in het midden tussen
de beide bandwielen lopen.
