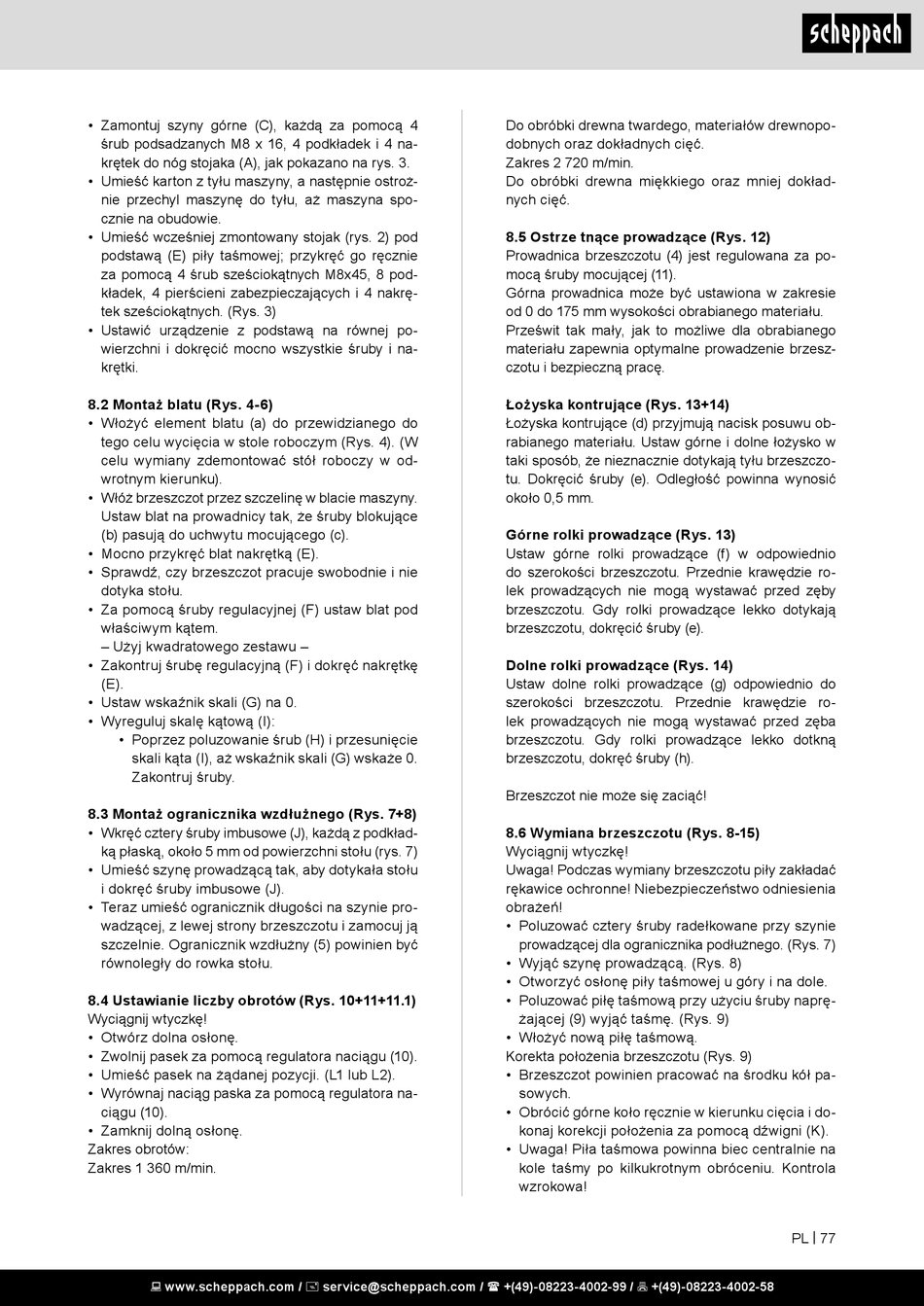

• Zamontuj szyny górne (C), każdą za pomocą 4
śrub podsadzanych M8 x 16, 4 podkładek i 4 na-
krętek do nóg stojaka (A), jak pokazano na rys. 3.
• Umieść karton z tyłu maszyny, a następnie ostroż-
nie przechyl maszynę do tyłu, aż maszyna spo-
cznie na obudowie.
• Umieść wcześniej zmontowany stojak (rys. 2) pod
podstawą (E) piły taśmowej; przykręć go ręcznie
za pomocą 4 śrub sześciokątnych M8x45, 8 pod-
kładek, 4 pierścieni zabezpieczających i 4 nakrę-
tek sześciokątnych. (Rys. 3)
• Ustawić urządzenie z podstawą na równej po-
wierzchni i dokręcić mocno wszystkie śruby i na-
krętki.
8.2 Montaż blatu (Rys. 4-6)
• Włożyć element blatu (a) do przewidzianego do
tego celu wycięcia w stole roboczym (Rys. 4). (W
celu wymiany zdemontować stół roboczy w od-
wrotnym kierunku).
• Włóż brzeszczot przez szczelinę w blacie maszyny.
Ustaw blat na prowadnicy tak, że śruby blokujące
(b) pasują do uchwytu mocującego (c).
• Mocno przykręć blat nakrętką (E).
• Sprawdź, czy brzeszczot pracuje swobodnie i nie
dotyka stołu.
• Za pomocą śruby regulacyjnej (F) ustaw blat pod
właściwym kątem.
– Użyj kwadratowego zestawu –
• Zakontruj śrubę regulacyjną (F) i dokręć nakrętkę
(E).
• Ustaw wskaźnik skali (G) na 0.
• Wyreguluj skalę kątową (I):
• Poprzez poluzowanie śrub (H) i przesunięcie
skali kąta (I), aż wskaźnik skali (G) wskaże 0.
Zakontruj śruby.
8.3 Montaż ogranicznika wzdłużnego (Rys. 7+8)
• Wkręć cztery śruby imbusowe (J), każdą z podkład-
ką płaską, około 5 mm od powierzchni stołu (rys. 7)
• Umieść szynę prowadzącą tak, aby dotykała stołu
i dokręć śruby imbusowe (J).
• Teraz umieść ogranicznik długości na szynie pro-
wadzącej, z lewej strony brzeszczotu i zamocuj ją
szczelnie. Ogranicznik wzdłużny (5) powinien być
równoległy do rowka stołu.
8.4 Ustawianie liczby obrotów (Rys. 10+11+11.1)
Wyciągnij wtyczkę!
• Otwórz dolna osłonę.
• Zwolnij pasek za pomocą regulatora naciągu (10).
• Umieść pasek na żądanej pozycji. (L1 lub L2).
• Wyrównaj naciąg paska za pomocą regulatora na-
ciągu (10).
• Zamknij dolną osłonę.
Zakres obrotów:
Zakres 1 360 m/min.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Do obróbki drewna twardego, materiałów drewnopo-
dobnych oraz dokładnych cięć.
Zakres 2 720 m/min.
Do obróbki drewna miękkiego oraz mniej dokład-
nych cięć.
8.5 Ostrze tnące prowadzące (Rys. 12)
Prowadnica brzeszczotu (4) jest regulowana za po-
mocą śruby mocującej (11).
Górna prowadnica może być ustawiona w zakresie
od 0 do 175 mm wysokości obrabianego materiału.
Prześwit tak mały, jak to możliwe dla obrabianego
materiału zapewnia optymalne prowadzenie brzesz-
czotu i bezpieczną pracę.
Łożyska kontrujące (Rys. 13+14)
Łożyska kontrujące (d) przyjmują nacisk posuwu ob-
rabianego materiału. Ustaw górne i dolne łożysko w
taki sposób, że nieznacznie dotykają tyłu brzeszczo-
tu. Dokręcić śruby (e). Odległość powinna wynosić
około 0,5 mm.
Górne rolki prowadzące (Rys. 13)
Ustaw górne rolki prowadzące (f) w odpowiednio
do szerokości brzeszczotu. Przednie krawędzie ro-
lek prowadzących nie mogą wystawać przed zęby
brzeszczotu. Gdy rolki prowadzące lekko dotykają
brzeszczotu, dokręcić śruby (e).
Dolne rolki prowadzące (Rys. 14)
Ustaw dolne rolki prowadzące (g) odpowiednio do
szerokości brzeszczotu. Przednie krawędzie ro-
lek prowadzących nie mogą wystawać przed zęba
brzeszczotu. Gdy rolki prowadzące lekko dotkną
brzeszczotu, dokręć śruby (h).
Brzeszczot nie może się zaciąć!
8.6 Wymiana brzeszczotu (Rys. 8-15)
Wyciągnij wtyczkę!
Uwaga! Podczas wymiany brzeszczotu piły zakładać
rękawice ochronne! Niebezpieczeństwo odniesienia
obrażeń!
• Poluzować cztery śruby radełkowane przy szynie
prowadzącej dla ogranicznika podłużnego. (Rys. 7)
• Wyjąć szynę prowadzącą. (Rys. 8)
• Otworzyć osłonę piły taśmowej u góry i na dole.
• Poluzować piłę taśmową przy użyciu śruby naprę-
żającej (9) wyjąć taśmę. (Rys. 9)
• Włożyć nową piłę taśmową.
Korekta położenia brzeszczotu (Rys. 9)
• Brzeszczot powinien pracować na środku kół pa-
sowych.
• Obrócić górne koło ręcznie w kierunku cięcia i do-
konaj korekcji położenia za pomocą dźwigni (K).
• Uwaga! Piła taśmowa powinna biec centralnie na
kole taśmy po kilkukrotnym obróceniu. Kontrola
wzrokowa!
