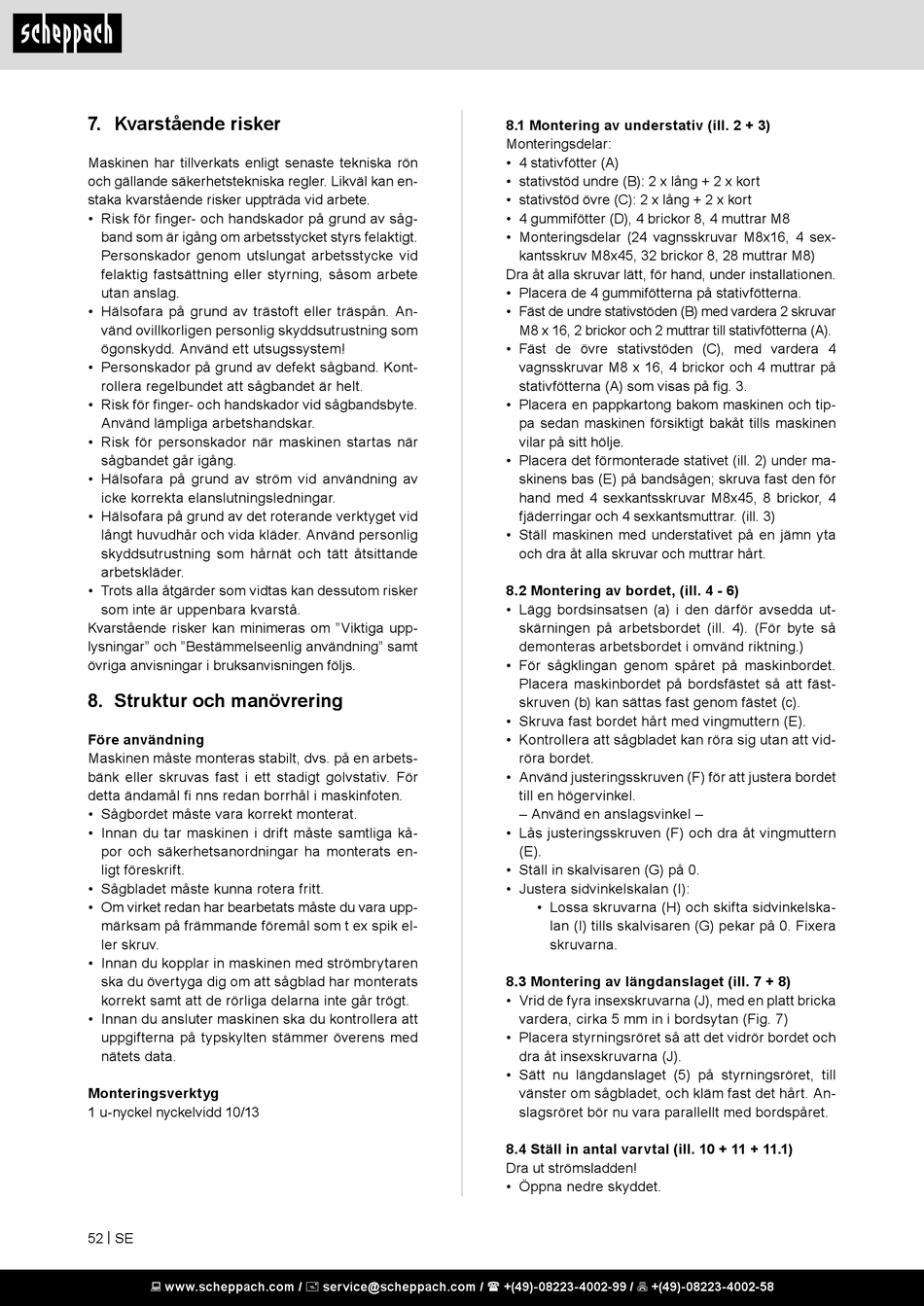

7. Kvarstående risker
Maskinen har tillverkats enligt senaste tekniska rön
och gällande säkerhetstekniska regler. Likväl kan en-
staka kvarstående risker uppträda vid arbete.
• Risk för finger- och handskador på grund av såg-
band som är igång om arbetsstycket styrs felaktigt.
Personskador genom utslungat arbetsstycke vid
felaktig fastsättning eller styrning, såsom arbete
utan anslag.
• Hälsofara på grund av trästoft eller träspån. An-
vänd ovillkorligen personlig skyddsutrustning som
ögonskydd. Använd ett utsugssystem!
• Personskador på grund av defekt sågband. Kont-
rollera regelbundet att sågbandet är helt.
• Risk för finger- och handskador vid sågbandsbyte.
Använd lämpliga arbetshandskar.
• Risk för personskador när maskinen startas när
sågbandet går igång.
• Hälsofara på grund av ström vid användning av
icke korrekta elanslutningsledningar.
• Hälsofara på grund av det roterande verktyget vid
långt huvudhår och vida kläder. Använd personlig
skyddsutrustning som hårnät och tätt åtsittande
arbetskläder.
• Trots alla åtgärder som vidtas kan dessutom risker
som inte är uppenbara kvarstå.
Kvarstående risker kan minimeras om "Viktiga upp-
lysningar" och "Bestämmelseenlig användning" samt
övriga anvisningar i bruksanvisningen följs.
8. Struktur och manövrering
Före användning
Maskinen måste monteras stabilt, dvs. på en arbets-
bänk eller skruvas fast i ett stadigt golvstativ. För
detta ändamål fi nns redan borrhål i maskinfoten.
• Sågbordet måste vara korrekt monterat.
• Innan du tar maskinen i drift måste samtliga kå-
por och säkerhetsanordningar ha monterats en-
ligt föreskrift.
• Sågbladet måste kunna rotera fritt.
• Om virket redan har bearbetats måste du vara upp-
märksam på främmande föremål som t ex spik el-
ler skruv.
• Innan du kopplar in maskinen med strömbrytaren
ska du övertyga dig om att sågblad har monterats
korrekt samt att de rörliga delarna inte går trögt.
• Innan du ansluter maskinen ska du kontrollera att
uppgifterna på typskylten stämmer överens med
nätets data.
Monteringsverktyg
1 u-nyckel nyckelvidd 10/13
52 | SE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8.1 Montering av understativ (ill. 2 + 3)
Monteringsdelar:
• 4 stativfötter (A)
• stativstöd undre (B): 2 x lång + 2 x kort
• stativstöd övre (C): 2 x lång + 2 x kort
• 4 gummifötter (D), 4 brickor 8, 4 muttrar M8
• Monteringsdelar (24 vagnsskruvar M8x16, 4 sex-
kantsskruv M8x45, 32 brickor 8, 28 muttrar M8)
Dra åt alla skruvar lätt, för hand, under installationen.
• Placera de 4 gummifötterna på stativfötterna.
• Fäst de undre stativstöden (B) med vardera 2 skruvar
M8 x 16, 2 brickor och 2 muttrar till stativfötterna (A).
• Fäst de övre stativstöden (C), med vardera 4
vagnsskruvar M8 x 16, 4 brickor och 4 muttrar på
stativfötterna (A) som visas på fig. 3.
• Placera en pappkartong bakom maskinen och tip-
pa sedan maskinen försiktigt bakåt tills maskinen
vilar på sitt hölje.
• Placera det förmonterade stativet (ill. 2) under ma-
skinens bas (E) på bandsågen; skruva fast den för
hand med 4 sexkantsskruvar M8x45, 8 brickor, 4
fjäderringar och 4 sexkantsmuttrar. (ill. 3)
• Ställ maskinen med understativet på en jämn yta
och dra åt alla skruvar och muttrar hårt.
8.2 Montering av bordet, (ill. 4 - 6)
• Lägg bordsinsatsen (a) i den därför avsedda ut-
skärningen på arbetsbordet (ill. 4). (För byte så
demonteras arbetsbordet i omvänd riktning.)
• För sågklingan genom spåret på maskinbordet.
Placera maskinbordet på bordsfästet så att fäst-
skruven (b) kan sättas fast genom fästet (c).
• Skruva fast bordet hårt med vingmuttern (E).
• Kontrollera att sågbladet kan röra sig utan att vid-
röra bordet.
• Använd justeringsskruven (F) för att justera bordet
till en högervinkel.
– Använd en anslagsvinkel –
• Lås justeringsskruven (F) och dra åt vingmuttern
(E).
• Ställ in skalvisaren (G) på 0.
• Justera sidvinkelskalan (I):
• Lossa skruvarna (H) och skifta sidvinkelska-
lan (I) tills skalvisaren (G) pekar på 0. Fixera
skruvarna.
8.3 Montering av längdanslaget (ill. 7 + 8)
• Vrid de fyra insexskruvarna (J), med en platt bricka
vardera, cirka 5 mm in i bordsytan (Fig. 7)
• Placera styrningsröret så att det vidrör bordet och
dra åt insexskruvarna (J).
• Sätt nu längdanslaget (5) på styrningsröret, till
vänster om sågbladet, och kläm fast det hårt. An-
slagsröret bör nu vara parallellt med bordspåret.
8.4 Ställ in antal varvtal (ill. 10 + 11 + 11.1)
Dra ut strömsladden!
• Öppna nedre skyddet.
