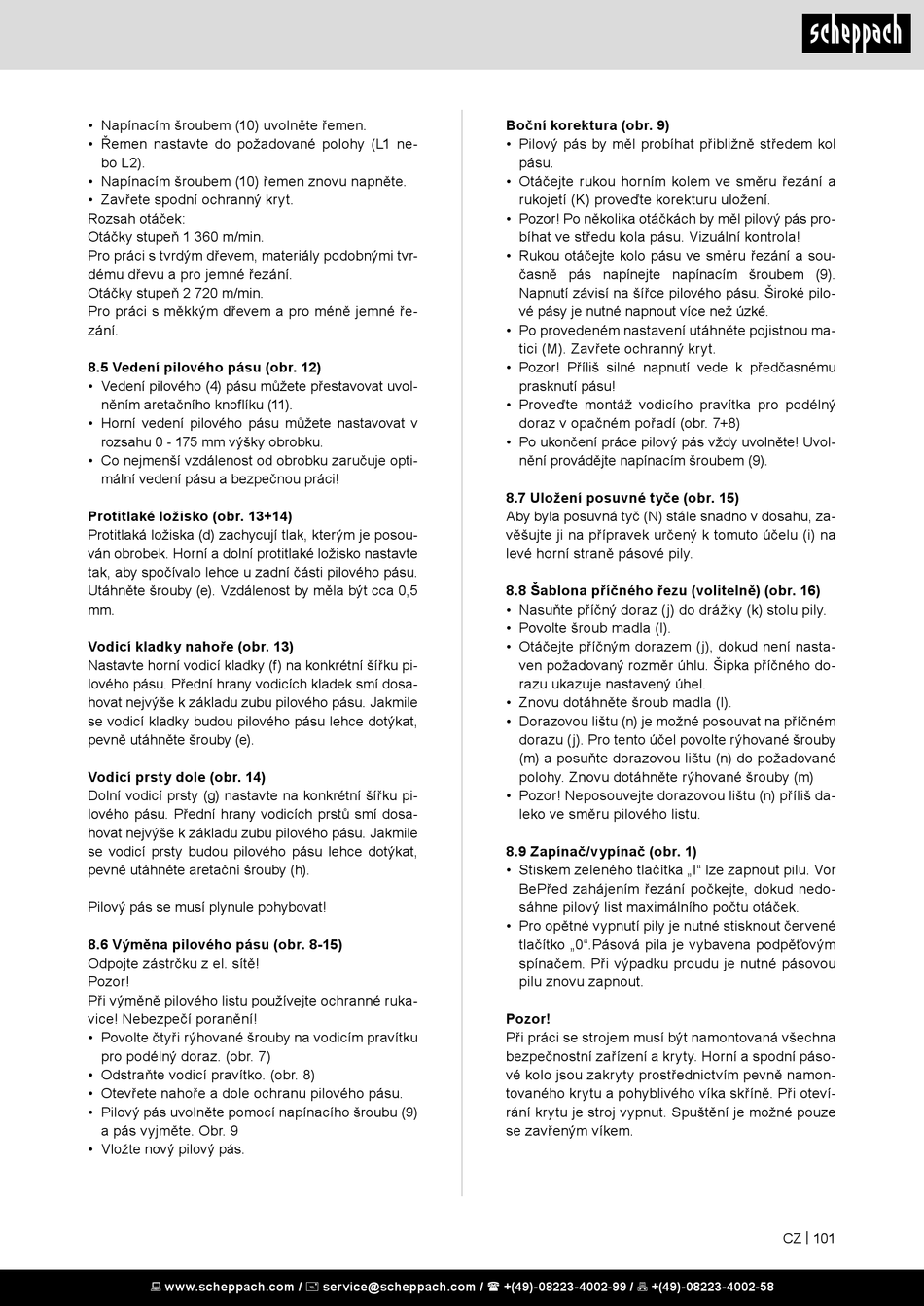

• Napínacím šroubem (10) uvolněte řemen.
• Řemen nastavte do požadované polohy (L1 ne-
bo L2).
• Napínacím šroubem (10) řemen znovu napněte.
• Zavřete spodní ochranný kryt.
Rozsah otáček:
Otáčky stupeň 1 360 m/min.
Pro práci s tvrdým dřevem, materiály podobnými tvr-
dému dřevu a pro jemné řezání.
Otáčky stupeň 2 720 m/min.
Pro práci s měkkým dřevem a pro méně jemné ře-
zání.
8.5 Vedení pilového pásu (obr. 12)
• Vedení pilového (4) pásu můžete přestavovat uvol-
něním aretačního knoflíku (11).
• Horní vedení pilového pásu můžete nastavovat v
rozsahu 0 - 175 mm výšky obrobku.
• Co nejmenší vzdálenost od obrobku zaručuje opti-
mální vedení pásu a bezpečnou práci!
Protitlaké ložisko (obr. 13+14)
Protitlaká ložiska (d) zachycují tlak, kterým je posou-
ván obrobek. Horní a dolní protitlaké ložisko nastavte
tak, aby spočívalo lehce u zadní části pilového pásu.
Utáhněte šrouby (e). Vzdálenost by měla být cca 0,5
mm.
Vodicí kladky nahoře (obr. 13)
Nastavte horní vodicí kladky (f) na konkrétní šířku pi-
lového pásu. Přední hrany vodicích kladek smí dosa-
hovat nejvýše k základu zubu pilového pásu. Jakmile
se vodicí kladky budou pilového pásu lehce dotýkat,
pevně utáhněte šrouby (e).
Vodicí prsty dole (obr. 14)
Dolní vodicí prsty (g) nastavte na konkrétní šířku pi-
lového pásu. Přední hrany vodicích prstů smí dosa-
hovat nejvýše k základu zubu pilového pásu. Jakmile
se vodicí prsty budou pilového pásu lehce dotýkat,
pevně utáhněte aretační šrouby (h).
Pilový pás se musí plynule pohybovat!
8.6 Výměna pilového pásu (obr. 8-15)
Odpojte zástrčku z el. sítě!
Pozor!
Při výměně pilového listu používejte ochranné ruka-
vice! Nebezpečí poranění!
• Povolte čtyři rýhované šrouby na vodicím pravítku
pro podélný doraz. (obr. 7)
• Odstraňte vodicí pravítko. (obr. 8)
• Otevřete nahoře a dole ochranu pilového pásu.
• Pilový pás uvolněte pomocí napínacího šroubu (9)
a pás vyjměte. Obr. 9
• Vložte nový pilový pás.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Boční korektura (obr. 9)
• Pilový pás by měl probíhat přibližně středem kol
pásu.
• Otáčejte rukou horním kolem ve směru řezání a
rukojetí (K) proveďte korekturu uložení.
• Pozor! Po několika otáčkách by měl pilový pás pro-
bíhat ve středu kola pásu. Vizuální kontrola!
• Rukou otáčejte kolo pásu ve směru řezání a sou-
časně pás napínejte napínacím šroubem (9).
Napnutí závisí na šířce pilového pásu. Široké pilo-
vé pásy je nutné napnout více než úzké.
• Po provedeném nastavení utáhněte pojistnou ma-
tici (M). Zavřete ochranný kryt.
• Pozor! Příliš silné napnutí vede k předčasnému
prasknutí pásu!
• Proveďte montáž vodicího pravítka pro podélný
doraz v opačném pořadí (obr. 7+8)
• Po ukončení práce pilový pás vždy uvolněte! Uvol-
nění provádějte napínacím šroubem (9).
8.7 Uložení posuvné tyče (obr. 15)
Aby byla posuvná tyč (N) stále snadno v dosahu, za-
věšujte ji na přípravek určený k tomuto účelu (i) na
levé horní straně pásové pily.
8.8 Šablona příčného řezu (volitelně) (obr. 16)
• Nasuňte příčný doraz (j) do drážky (k) stolu pily.
• Povolte šroub madla (l).
• Otáčejte příčným dorazem (j), dokud není nasta-
ven požadovaný rozměr úhlu. Šipka příčného do-
razu ukazuje nastavený úhel.
• Znovu dotáhněte šroub madla (l).
• Dorazovou lištu (n) je možné posouvat na příčném
dorazu (j). Pro tento účel povolte rýhované šrouby
(m) a posuňte dorazovou lištu (n) do požadované
polohy. Znovu dotáhněte rýhované šrouby (m)
• Pozor! Neposouvejte dorazovou lištu (n) příliš da-
leko ve směru pilového listu.
8.9 Zapínač/vypínač (obr. 1)
• Stiskem zeleného tlačítka „I" lze zapnout pilu. Vor
BePřed zahájením řezání počkejte, dokud nedo-
sáhne pilový list maximálního počtu otáček.
• Pro opětné vypnutí pily je nutné stisknout červené
tlačítko „0".Pásová pila je vybavena podpěťovým
spínačem. Při výpadku proudu je nutné pásovou
pilu znovu zapnout.
Pozor!
Při práci se strojem musí být namontovaná všechna
bezpečnostní zařízení a kryty. Horní a spodní páso-
vé kolo jsou zakryty prostřednictvím pevně namon-
tovaného krytu a pohyblivého víka skříně. Při oteví-
rání krytu je stroj vypnut. Spuštění je možné pouze
se zavřeným víkem.
