Fig. 1
B
A
Fig. 2
Fig. 3
D
C
18
D

Transport

Die Maschine darf nur am Rahmen oder an der Gestell-
platte angehoben und transportiert werden. Niemals zum
Transport an den Schutzeinrichtungen, den Einstellgrif-
fen oder am Sägetisch anheben.
Während des Transports muß sich die Sägeband-Schutz-
einrichtung in der untersten Position und nahe dem Tisch
befinden.
Niemals am Tisch anheben!
Zum Transport ist die Maschine vom Netz zu trennen.

MASCHINENBESCHREIBUNG

Die Maschine ist durch ihre ausgereifte Konstruktion zum
Bearbeiten von Holz und Kunststoffen im Werkstattbe-
reich vielseitig einsetzbar. Das obere und untere Band-
rad ist durch einen fest angebrachten Schutz und einen
beweglichen Gehäusedeckel verkleidet. Der nicht schnei-
dende Teil des Sägebandes über der Tischplatte ist durch
eine an der Sägebandführung befestigte Schutzeinrich-
tung abgedeckt, die wiederum durch die fest angebrachte
Schutzeinrichtung des oberen Bandrades gegen unbeab-
sichtigtes Öffnen gesichert ist. Der nicht schneidende
Teil des Sägebandes unter der Tischplatte ist durch einen
fest angebrachten Schutz verkleidet.
Der Schwenkbereich des Tisches von -5° bis +45° ermög-
licht vielseitige Schnittmöglichkeiten, z. B.:
• Längsschnitte
• Querschnitte
• Schrägschnitte
• Bogenförmige und unregelmäßige Schnitte
• Schnitte für Zinken und Zapfen
• Hochkantschnitte bei Vierkanthölzern
Beachten Sie dazu auch die Arbeitshinweise in der Be-
dienungsanweisung.
Montage

MONTAGEWERKZEUG

1 Gabelschlüssel SW 10/13
1 Sechskant Stiftschlüssel SW 3
1 Sechskant Stiftschlüssel SW 4
Aus verpackungstechnischen Gründen sind die Tischplat-
te und die Befestigungswinkel nicht montiert.

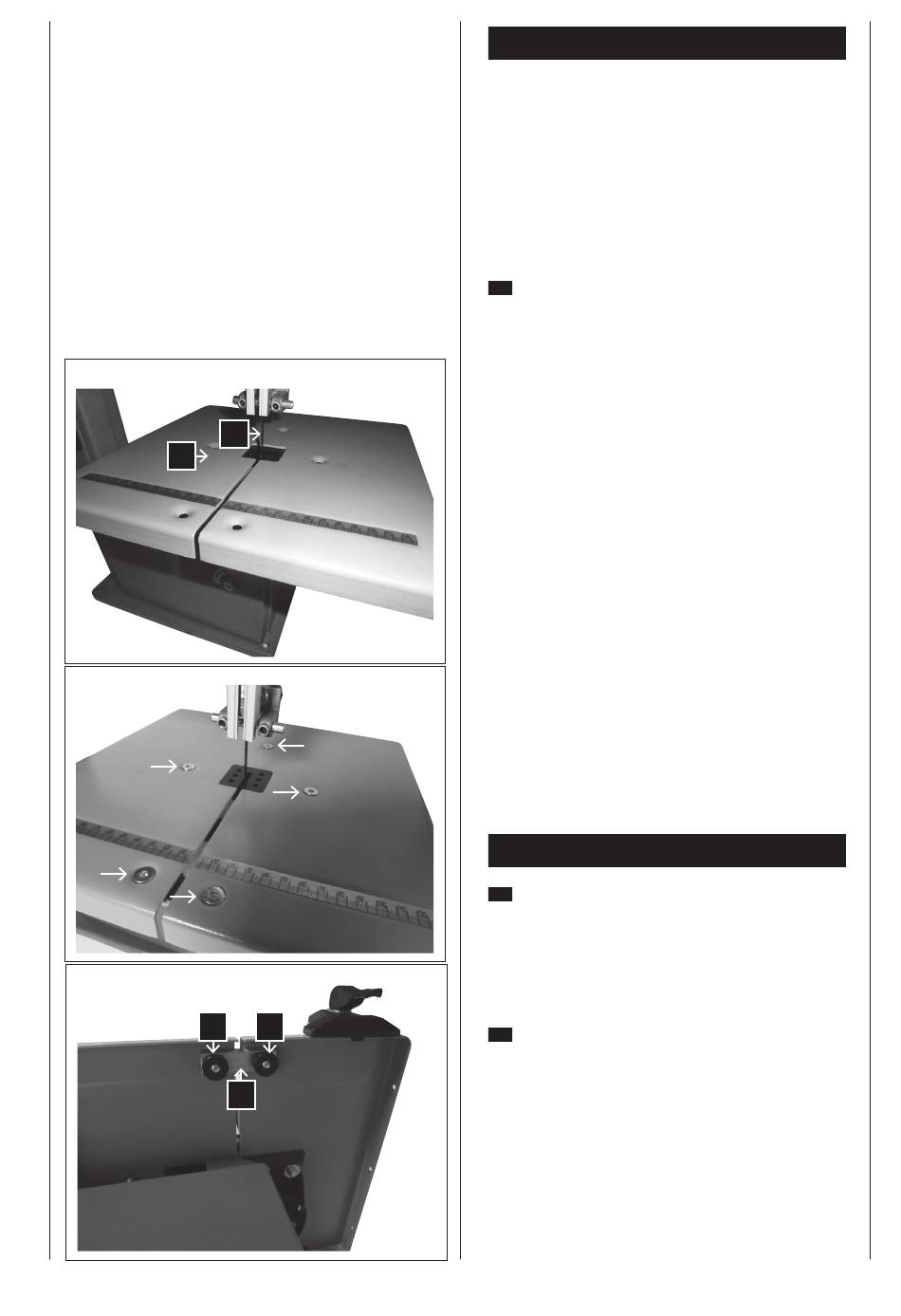

MONTAGE DER TISCHPLATTE
1
Führen Sie die Tischplatte (A) über das Bandsägeblatt
(B) und legen Sie ihn auf das Schwenkblech Fig.1
2
Befestigen Sie den Tisch mit je 3 Senkschrauben
M6x16, 3 Scheiben und 3 Sechskantmuttern M6.
Die Schrauben von Hand leicht anziehen
3
Befestigen Sie die U-Versteifung (C) mit 2 Senk-
schrauben M6x16 und 2 Rändelmuttern (D) an der
Vorderseite des Sägetisches.
FIG 1,2,3
Fig.2
Fig.3
