5.1.
INSTALLATION
Setzen Sie die LED/Touch Steuerung auf Normhöhe (ca.
1,10 m über Fertigfußboden) in die Wand ein. In der tiefen
Unterputzdose kann ebenfalls das Unterputz-Netzteil
platziert werden.
Hinweis:
Folgende Darstellungen dienen als Beispiele und
können je nach baulichen Gegebenheiten angepasst
werden. Die Installation ist mit der Unterputzdose (28.1)
und der LED Steuerung (18.1) dargestellt. Bei Ver-
wendung der Unterputzdose (28.2) und der Touch
Steuerung (18.2) ist sinngemäß vorzugehen.

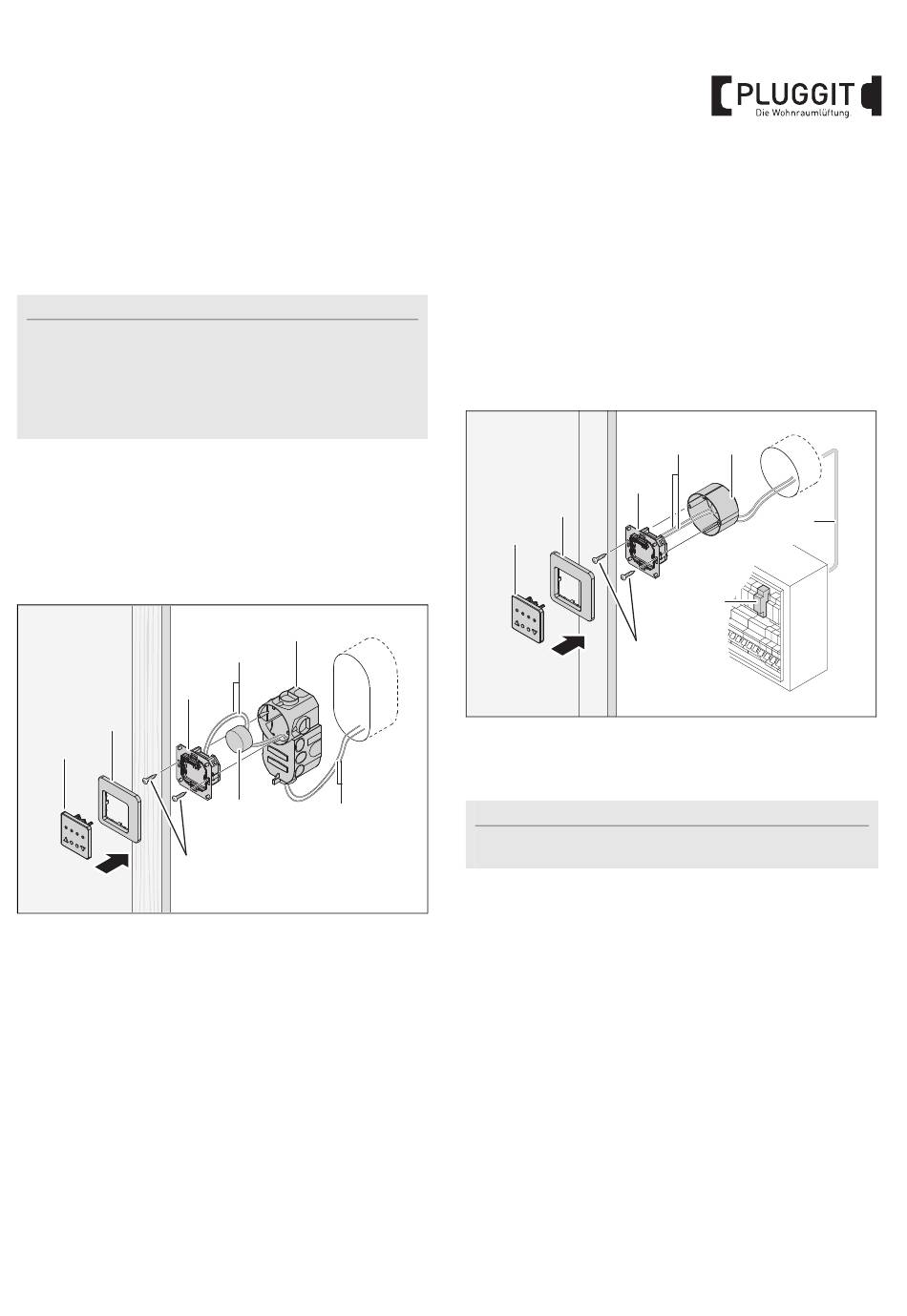

5.1.1.
Unterputz-Netzteil installieren
Vom Installationsort der LED/Touch Steuerung müssen
folgende Kabel verlegt werden:
• Datenleitung zu jeder Lüfter-Einheit sternförmig oder in
Reihe
• Netzkabel 230 V zum Verteilerkasten
20
19
18.1
29
1. Führen Sie das Anschlusskabel der Lüfter-Einheit und
das Netzkabel aus dem Wandausbruch in die
Unterputzdose (28.1).
2. Setzen Sie die Unterputzdose (28.1) in den Wandaus-
bruch ein.
3. Schließen Sie nacheinander das Netzkabel an das
Unterputz-Netzteil (22), das Anschlusskabel der Lüfter-
Einheit an den Unterputzrahmen (20) (+42 V, Bus A,
Bus B, GND) und das Unterputz-Netzteil (22) an den
Unterputzrahmen (20) (+42 V, GND) an.
4. Setzen Sie das Unterputz-Netzteil (22) sowie den
Unterputzrahmen (20) in die Unterputzdose (28.1) ein
und schrauben Sie die Einheit mit den Schrauben (29)
fest.
28
42 V
22
230 V
M+P-26A-1970
5. Stecken Sie den Befestigungsrahmen (19) und die
Bedieneinheit (18.1) zusammen und setzen Sie die Ein-
heit auf den Unterputzrahmen (20).
5.1.2.
Hutschienen-Netzteil installieren
Vom Installationsort der LED/Touch Steuerung müssen
folgende Kabel verlegt werden:
• Datenleitung zu jeder Lüfter-Einheit sternförmig oder in
Reihe
• Kabel 42 V zum Hutschienen-Netzteil im Verteiler-
kasten
20
19
18.1
29
1. Führen Sie das Anschlusskabel der Lüfter-Einheit und
das Kabel vom Hutschienen-Netzteil (21) aus dem
Wandausbruch in die Unterputzdose (30).
Hinweis:
Die handelsübliche Unterputzdose (30) ist nicht im Liefer-
umfang enthalten und muss bauseitig gestellt werden.
2. Setzen Sie die Unterputzdose (30) in den Wandausbruch
ein.
3. Schließen Sie nacheinander das Anschlusskabel der
Lüfter-Einheit an den Unterputzrahmen (20) (+42 V,
Bus A, Bus B, GND) und das Kabel vom Hutschienen-
Netzteil (21) an den Unterputzrahmen (20) (+42 V, GND)
an.
4. Setzen Sie den Unterputzrahmen (20) in die
Unterputzdose (30) ein und schrauben Sie diesen mit
den Schrauben (29) fest.
5. Stecken Sie den Befestigungsrahmen (19) und die
Bedieneinheit (18.1) zusammen und setzen Sie die Ein-
heit auf den Unterputzrahmen (20).
6. Stecken Sie das Hutschienen-Netzteil (21) in den Ver-
teilerkasten ein.
42 V
30
42 V
21
M+P-26A-1971
BIA iconVent 170
17
