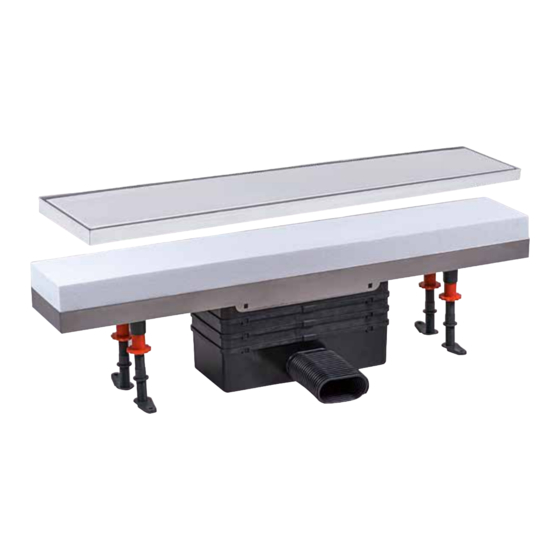

PluggLine Design Bodenluftauslässe
Betriebs- und Installationsanleitung
www.pluggit.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Pluggit PluggLine

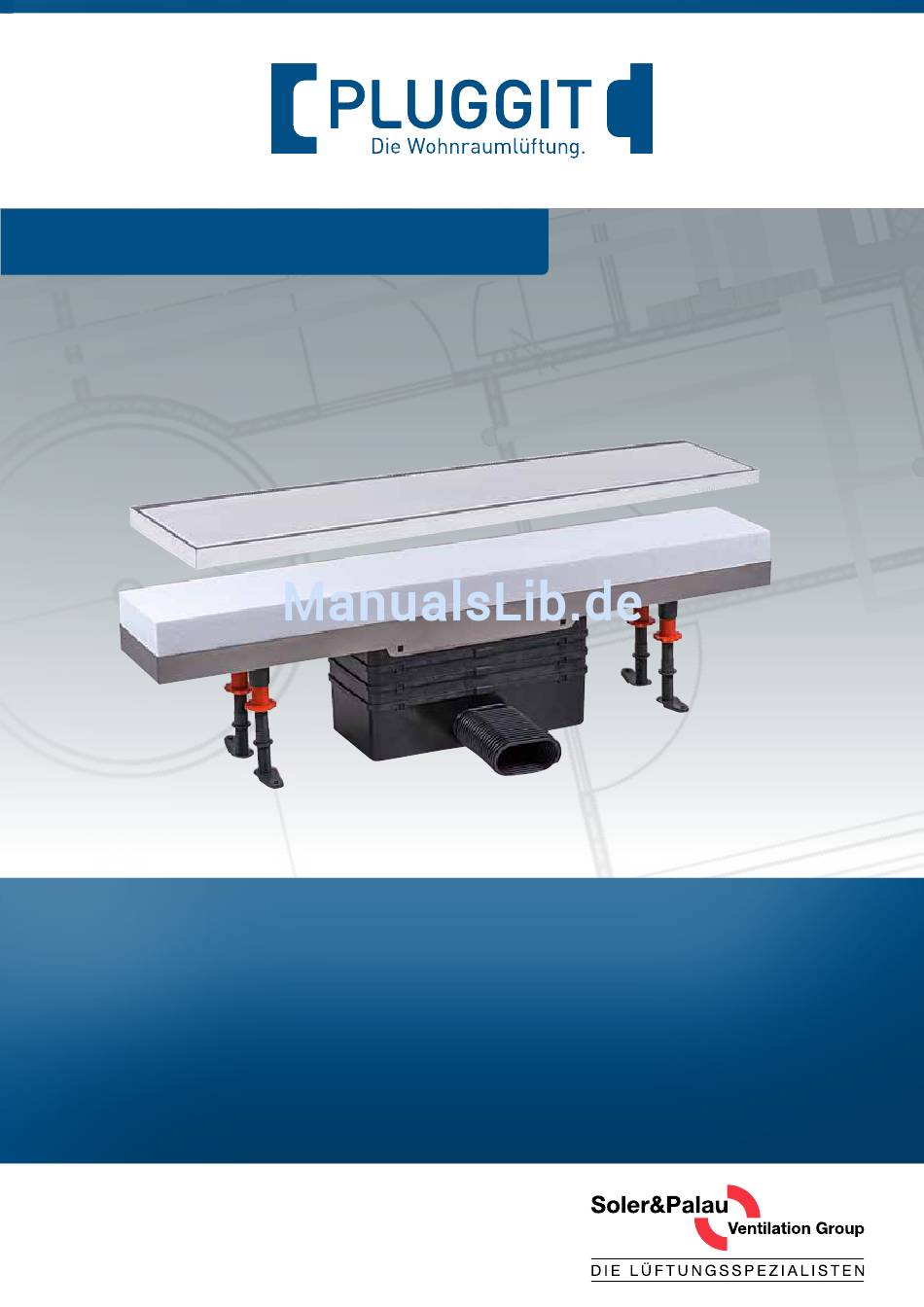

  • Seite 1 PluggLine Design Bodenluftauslässe Betriebs- und Installationsanleitung www.pluggit.com...
  • Seite 2 Zugerscheinungen eine flächendeckende Luftqualität sichergestellt. allfloor Die Verteilsysteme von PLUGGIT lassen eine Verlegung des Leitungssystems in allen drei Verlegeebenen zu. Die Lüftungskanäle können bei Neubauten oder einer Sanie- rung sicher und einfach montiert werden: in der Dämmschicht des Fußbodens, im Rohbeton der Decke oder unter der Decke.
  • Seite 3: Inhaltsverzeichnis

    Installation PL220 ....................... 6 4.1. Fachbetrieb Lüftung ......................6 4.2. Fachbetrieb Bodenbelag ..................... 7 Technische Daten ........................ 8 5.1. PluggLine Design-Blende PL200 ..................8 5.1.1. Daten PL200 ......................8 5.1.2. Abmessungen PL200 ....................8 5.1.3. Druckverlust PL200 ....................8 5.2. Blenden PL201, PL202, PL203 .................... 9 5.2.1.
  • Seite 4: Allgemeine Sicherheitshinweise

    • Die Installation erfolgt in den Fußboden, nahe der Außenfassade bzw. fenster- oder wandnah. Warnhinweis: • Es ist ca. 150 mm Abstand zwischen einer PluggLine Design-Blende und der Wand einzuhalten. Folgende Sicherheitshinweise sind zu beachten, sonst kann es zu Verletzungen oder Beschädi- •...
  • Seite 5: Installation Pl200

    6. Stellfüße (1) mit Schrauben (5) festschrauben. flächig auf dem Rohfußboden aufliegt. Je nach Höhe des Bodenaufbaus können bis zu drei Distanzrahmen PL025 auf den Luftauslass (4) montiert werden. Ist diese Höhe noch nicht ausreichend, muss der Luftauslass (4) unterlegt werden. BIA PluggLine Design-Blenden...
  • Seite 6: Fachbetrieb Bodenbelag

    Bodenwanne (1) nach der Einbringung des Estrichs abschneiden. 3. Gewünschten Bodenbelag verlegen. 4. EPS-Block (3) entnehmen und die in der Bodenwanne (1) eingeklebte Schutzfolie lösen. M+P-26A-0865 5. Höhenverstellbaren Blenden-Einsatz (4) in die Bodenwanne (1) einsetzen. BIA PluggLine Design-Blenden...
  • Seite 7 Hierfür eignet sich Fliesenkleber. 7. Blende (5) in Bodenwanne einsetzen und ggf. mittels Schrauben (6) auf Höhenniveau des Bodens einstellen. M+P-26A-0868 8. Fuge (7) zwischen PluggLine Design-Blende und Boden- belag ringsherum mit handelsüblichem Silikon ab- dichten. BIA PluggLine Design-Blenden...
  • Seite 8: Installation Pl220

    Darauf achten, dass der Luftauslass (7) immer voll- flächig auf dem Rohfußboden aufliegt. Je nach Höhe des Bodenaufbaus können bis zu drei Distanzrahmen PL025 auf den Luftauslass (7) montiert werden. Ist diese Höhe noch nicht ausreichend, muss der Luftauslass (7) unterlegt werden. BIA PluggLine Design-Blenden...
  • Seite 9: Fachbetrieb Bodenbelag

    4. Falls erforderlich, Blende (3) links und rechts an den vorgeprägten Nuten (4) analog dem Maß der Bodenwanne (1) kürzen und Endkappen (5) einsetzen. M+P-26A-1292 7. Fuge (8) zwischen PluggLine Design-Blende und Boden- belag ringsherum mit handelsüblichem Silikon ab- dichten. BIA PluggLine Design-Blenden...
  • Seite 10: Technische Daten

    5.1.3. Druckverlust PL200 5. TECHNISCHE DATEN 5.1. PLUGGLINE DESIGN-BLENDE PL200 5.1.1. Daten PL200 Installation Boden [Pa] Material Edelstahl gebeizt Luftauslass PL180B, PL180D, PL230B, PL230D Luftanschluss PluggFlex-Kanal PK150, 10,0 20,0 30,0 40,0 50,0 PK200 5.1.2. Abmessungen PL200 M+P‐26A‐0886 [Pa] Druckverlust [m³/h] Volumenstrom M+P-26A-0869 Gesamtlänge...
  • Seite 11: Blenden Pl201, Pl202, Pl203

    Minimale Höhe Bodenbelag 6 mm Maximale Höhe Bodenbelag 22 mm 12 mm 12 mm M+P-26A-0866 1 Blende PL201 Vollflächiges Edelstahl oder Bodenbelag 2 Blende PL202 Ein Streifen Edelstahl oder Bodenbelag 3 Blende PL203 Zwei Streifen Edelstahl oder Bodenbelag BIA PluggLine Design-Blenden...
  • Seite 12: Pluggline Design-Blende Pl220

    5.3. PLUGGLINE DESIGN-BLENDE PL220 5.3.3. Druckverlust PL220 5.3.1. Daten PL220 Installation Boden Material Edelstahl Luftauslass PL180B, PL180D, PL230B, PL230D [Pa] Luftanschluss PluggFlex-Kanal PK150, PK200 5.3.2. Abmessungen PL220 10,0 20,0 30,0 40,0 50,0 M+P‐26A‐0886 [Pa] Druckverlust [m³/h] Volumenstrom 5.4. BLENDE PL221 M+P-26A-1293 Mindestlänge...
  • Seite 13: Daten Pl221

    Alle Verpackungsmaterialien sind nach den örtlichen Be- 5.4.2. Abmessungen PL221 stimmungen zu entsorgen. 6.2. AUSSERBETRIEBNAHME Die PluggLine Design-Blenden enthalten wertvolle Stoffe und Substanzen, die nicht in den Restmüll gelangen sollten. Die ausgebauten PluggLine Design-Blenden können zur Wiederverwertung einem örtlichen Recyclingbetrieb über- geben werden. M+P-26A-1295 Mindestlänge...
  • Seite 14: Die Lüftungsspezialisten Für Den Wohnungsbau

    Pluggit Avent AP190 / AP310 / AP460 Automatischer Sommerbypass APSB Funkfernbedienung APRC Lüftungsgeräte für Pluggit Avent AP190 / AP310 / AP460 für Pluggit Avent AP190 / AP310 / AP460 Informieren Sie sich zur Garantieverlängerung und Wartung auf Seite 56 ff.
