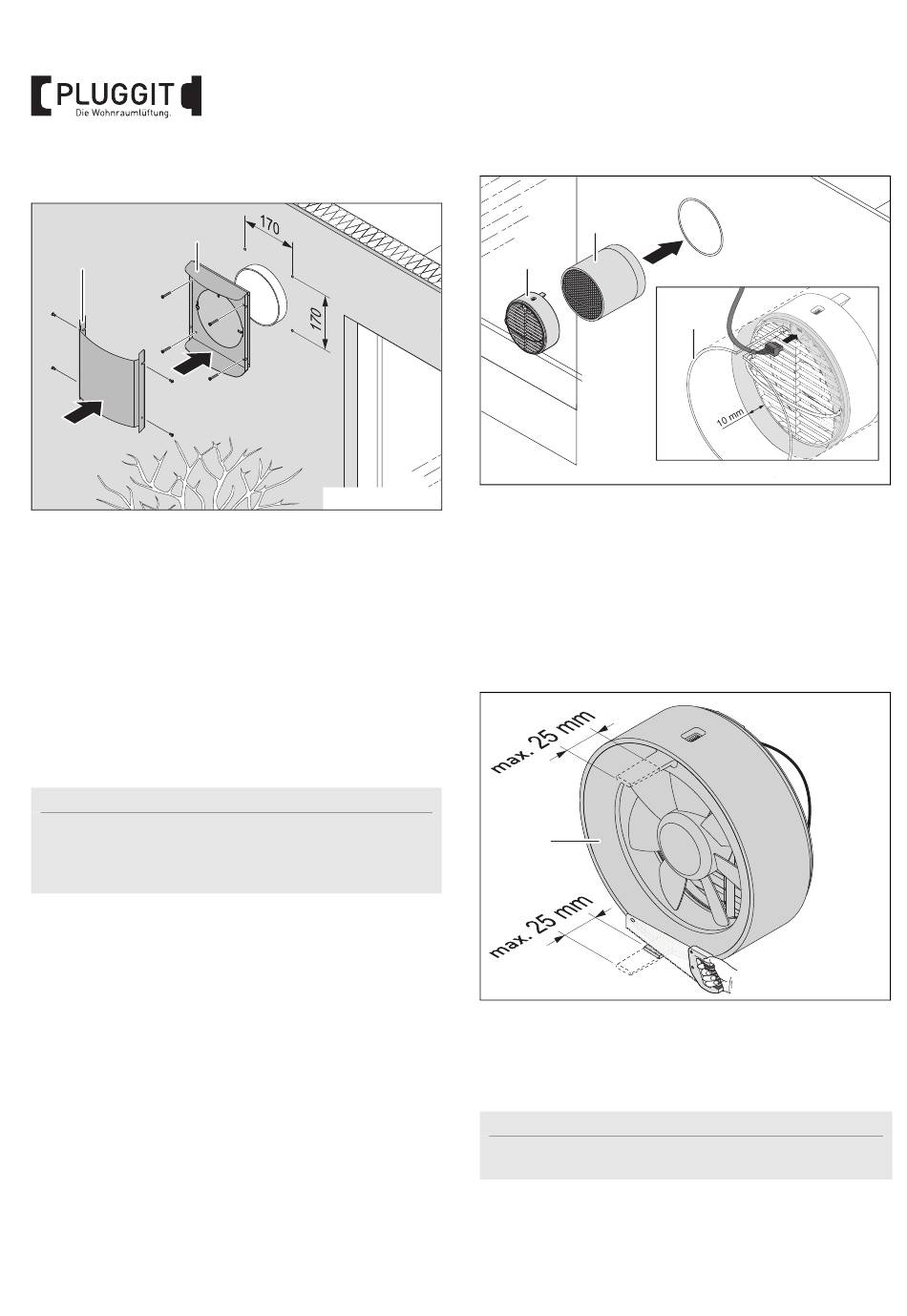

Außenhaube installieren
2.2
2.2
1. Bohren Sie wie dargestellt passende Löcher in die
Außenwand und schrauben Sie die Grundplatte der
Außenhaube (2.2) fest. Achten Sie darauf, dass die
Grundplatte gerade ausgerichtet ist.
2. Setzen Sie die Blende auf die Grundplatte und
schrauben Sie diese seitlich fest.
6.5.
LÜFTER-EINHEIT UND WÄRMETAUSCHER-
EINHEIT INSTALLIEREN
Nach Abschluss der Wandarbeiten in den Wohnräumen
können die Lüfter-Einheit und die Wärmetauscher-Einheit
installiert werden.
Hinweis:
Die Installation der Lüfter-Einheit und der Wärme-
tauscher-Einheit ist mit der Nutzung des Einschubrohrs
dargestellt. Die Arbeiten bei der Nutzung des Einbau-
Montagesteins sind sinngemäß durchzuführen.
1. Entfernen Sie den Putzdeckel aus dem Einschubrohr (1).
24
BIA iconVent 170
M+P-26A-1931
2. Stecken Sie die Lüfter-Einheit (8) und die Wärme-
tauscher-Einheit (9) in das Einschubrohr (1) und
schieben Sie den Verbund vorsichtig nach außen bis ein
Kontakt zum Außenwandanschluss entsteht.
3. Verbinden Sie den Stecker mit der Lüfter-Einheit (8).
4. Stellen Sie die Laufrichtung und die Zonen an den DIP-
Schalter jeder Lüfter-Einheit (8) ein, siehe Seite 25.
Abstandshalter kürzen
Bei besonders geringen Wandstärken können die Ab-
standshalter um maximal 25 mm gekürzt werden.
Die Abstandshalter dürfen nicht in die Wärmetauscher-Ein-
heit ragen.
Hinweis:
Bitte beachten Sie, dass die Kürzung Einfluss auf die
strömungsakustischen Werte des Systems hat.
9
8
1
8
M+P-26A-1934
M+P-26A-1933
