5. ELEKTRISCHE INSTALLATION

Die iconVent 160-Einheiten sind nur in Verbin-
dung mit einer iconVent 160 - Steuerung zu be-
treiben. Diese ist separat erhältlich.
Bis zu sechs iconVent 160-Einheiten können
sternförmig an eine iconVent 160 - Steuerung
angeschlossen werden. Sollen mehr als sechs
iconVent 160-Einheiten in eine Wohneinheit inte-
griert werden, muss mit einer weiteren iconVent
160 - Steuerung ein zweites unabhängiges
System aufgebaut werden.
Die iconVent 160 - Steuerung kann an einer be-
liebigen Stelle platziert werden. Die zu verle-
genden Leitungen müssen 3-polig sein, emp-
fohlen wird eine Datenleitung des Typs LiYY.
Um eine ausreichende Spannungsversorgung zu
gewährleisten darf die Leitungslänge von der
iconVent 160 - Steuerung zur Lüfter-Einheit
maximal 100 m betragen.

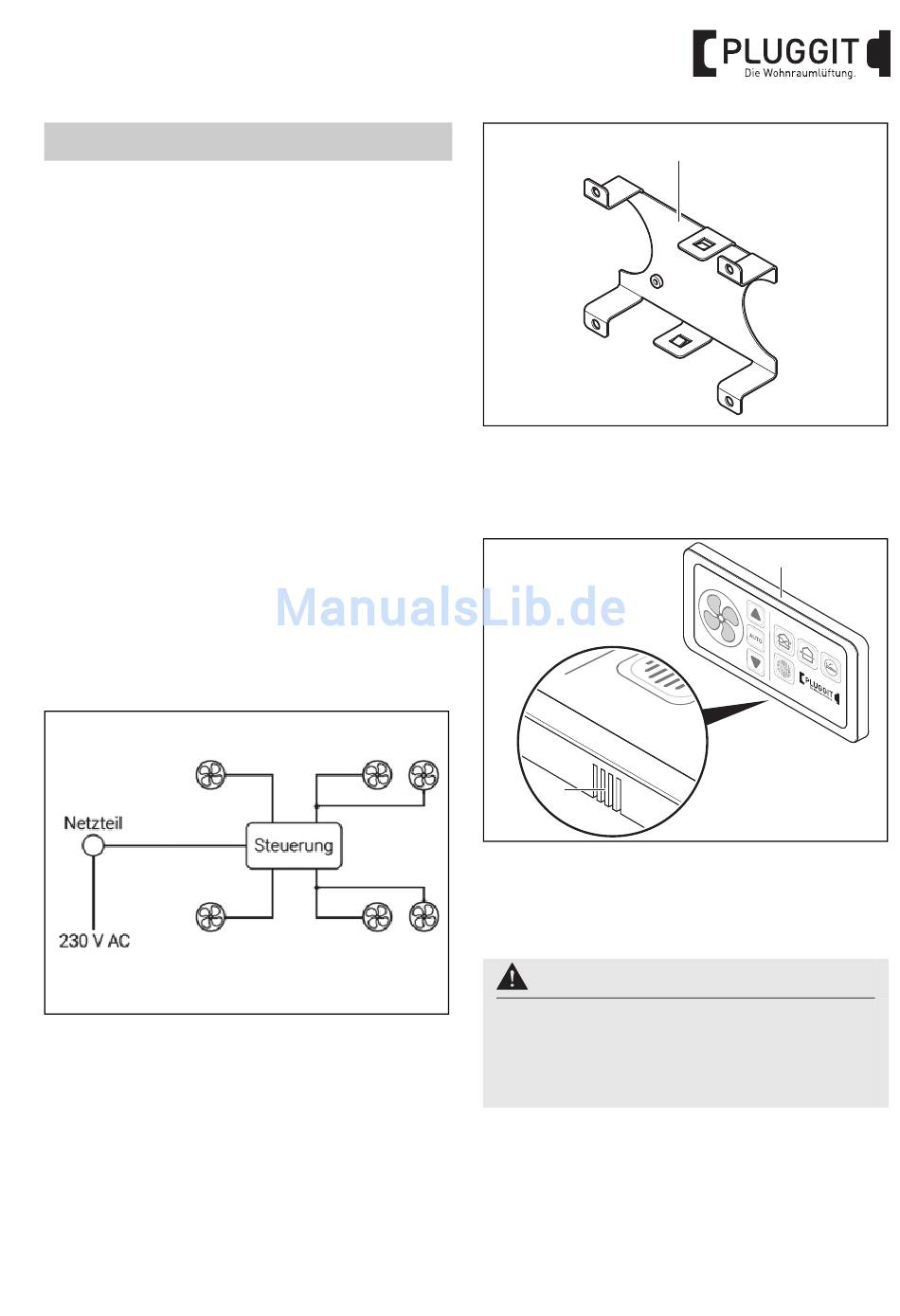

Beispiel für eine Verkabelung von sechs
iconVent 160-Einheiten
5.1. MONTAGEVORSCHLÄGE,
STEUERUNGSEINHEIT
Setzen Sie die iconVent 160 - Steuerung auf
Normhöhe (ca. 1,10 m über Fertigfußboden) in
die Wand ein. In der tiefen Unterputzdose kann
ebenfalls das Netzteil platziert werden.
Der Befestigungsrahmen (1) muss korrekt aus-
gerichtet mit der Unterputzdose verschraubt
werden, damit die Schnapphaken des Bedien-
teils sicher einrasten können.
Achten Sie darauf, dass die Unterseite der
Bedieneinheit (2) frei zugänglich ist und die
Öffnungen (3) für den Feuchtigkeitssensor nicht
verdeckt werden.
M+P-26A-1595
Der Einbau ist so auszuführen, dass sich der
12 V-Ausgang und der 230 V-Eingang nicht
auf der gleichen Seite des Netzteils befinden
(230 V unterhalb platzieren).
Anstelle eines Unterputz-Netzteils, können Sie
auch ein Hutschienennetzteil verwenden. Bei
dieser Installationsart ist jedoch ein weiterer
Schlitz bzw. Kabelkanal in der Wand zum Siche-
rungskasten notwendig.
1
3
Warnhinweis:
BIA iconVent 160
M+P-26A-1594
2
M+P-26A-1627
