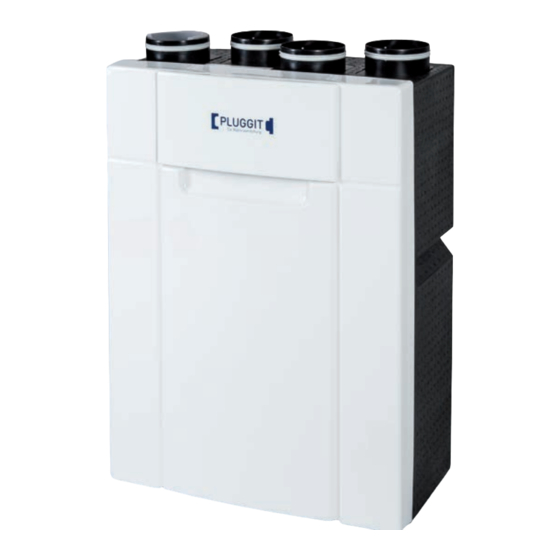

Pluggit Avent AC200 Lüftungsgerät
Betriebs- und Installationsanleitung
www.pluggit.com
!
Informieren Sie sich zur
Garantieverlängerung und
Wartung auf Seite 33 ff.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pluggit Avent AC200

Inhaltszusammenfassung für Pluggit Avent AC200

  • Seite 1 Pluggit Avent AC200 Lüftungsgerät Informieren Sie sich zur Garantieverlängerung und Wartung auf Seite 33 ff. Betriebs- und Installationsanleitung www.pluggit.com...
  • Seite 2 Zugerscheinungen eine flächendeckende Luftqualität sichergestellt. allfloor Die Verteilsysteme von PLUGGIT lassen eine Verlegung des Leitungssystems in allen drei Verlegeebenen zu. Die Lüftungskanäle können bei Neubauten oder einer Sanie- rung sicher und einfach montiert werden: in der Dämmschicht des Fußbodens, im Rohbeton der Decke oder unter der Decke.

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Allgemeine Sicherheitshinweise ..................3 Allgemeine Hinweise ......................3 2.1. Bestimmungsgemäße Verwendung ..................3 2.2. Nicht bestimmungsgemäße Verwendung ................3 2.3. Gewährleistung ........................3 Übersicht AC200 ........................4 Installation (Fachpersonal) ....................5 4.1. Hinweise zur Installation ..................... 5 4.2. Wohnraumlüftungsgerät AC200 installieren ..............5 4.2.1.
  • Seite 4 Diese Betriebs- und Installationsanleitung sicher aufbewahren oder am Gerät AC200 belassen, da wichtige Betriebs- informationen in der Anleitung eingetragen sind, siehe Seite 10, Seite 25 und Seite 31. Um automatisch über Updates informiert zu werden, ist eine Registrierung unter www.pluggit.com erforderlich. BIA Wohnraumlüftungsgerät Avent C200...

  • Seite 5: Allgemeine Sicherheitshinweise

    Für einen vollen gesetzlichen Gewährleistungsanspruch müssen die technischen Vorgaben dieser Betriebs- und Installationsanleitung eingehalten werden. Sie haben die Möglichkeit, die Hersteller-Garantie von Pluggit über 6 Jahre zu nutzen. Weitere Informationen finden Sie ab Seite 33 oder unter www.pluggit.com. BIA Wohnraumlüftungsgerät Avent C200...

  • Seite 6: Übersicht Ac200

    3. ÜBERSICHT AC200 M+P-26A-1379 Wohnraumlüftungsgerät AC200 13 Kabel für Stromversorgung Anschluss für Zuluft 14 Temperaturfühler Zuluft (T2) Anschluss für Abluft 15 Temperaturfühler Abluft (T3) Anschluss für Außenluft 16 Steuerungsplatine Anschluss für Fortluft 17 Bypass Filter F7-Qualität (Außenluft) 18 Zuluftventilator Abluftventilator 19 Filter G4-Qualität (Abluft) Temperaturfühler Außenluft (T1) 20 Wandhalterung...

  • Seite 7: Installation (Fachpersonal)

    4.2. WOHNRAUMLÜFTUNGSGERÄT AC200 4. INSTALLATION (FACHPERSONAL) INSTALLIEREN 4.2.1. Wandschiene befestigen Warnhinweis: Die Installation des Wohnraumlüftungsgeräts AC200 darf nur von qualifiziertem Fachpersonal durchgeführt werden, sonst kann es zu Verlet- zungen oder Beschädigungen kommen. Warnhinweis: Um die Anlage vor Schmutz und Feuchtigkeit zu schützen, müssen alle Öffnungen bis zur Inbetrieb- nahme, z.B.

  • Seite 8: Wohnraumlüftungsgerät Ac200 Einhängen

    4.2.2. Wohnraumlüftungsgerät AC200 einhängen 4.2.4. Kondensatleitung installieren M+P-26A-1390 M+P-26A-1381 M+P-26A-1654 3. Wohnraumlüftungsgerät AC200 (1) in Wandschiene (2) 1. Kondensatleitung (1) mit Schlauchschelle befestigen und einhängen. in einer Siphonschleife mit dem im Lieferumfang enthal- 4. Lot- und waagerechte Aufhängung des Wohnraumlüf- tenden Schlauchhalter (2) in einen Trichter oder einen Si- tungsgeräts AC200 (1) mittels Wasserwaage kontrollieren.

  • Seite 9: Inbetriebnahme

    4.3. INBETRIEBNAHME Ventilatorstufen bestätigen 4.3.1. Volumenströme einstellen Hinweis: Für eine korrekte Einstellung des Volumenstroms muss der Wärmetauscher auf angefallenes Kondensat kont- rolliert werden. Dazu Wärmetauscher ausbauen und ggf. trocknen, siehe Seite 20. Die einzustellenden Volumenströme sind von der Anzahl der Zu- bzw. Ablufträumen abhängig. Der Wert muss nach den gültigen Normen (Lüftungskonzept) eingestellt werden.
  • Seite 10 Zuluftvolumenstrom M+P-26A-1648 [Pa] Anlagendruckverlust [m³/h] Zuluftvolumenstrom Das Diagramm zeigt die Kennlinien (1-9) zur Einstellung des Volumenstroms über den Drehkodierschalter für die Zuluft an. BIA Wohnraumlüftungsgerät Avent C200...

  • Seite 11: Verhältnis Volumenströme Einstellen

    Das Verhältnis der Volumenströme zwischen Zu- und Abluft kann bei vorhandenen Druckunterschieden eingestellt werden. Dabei wird der Volumenstrom der Abluft in Relation zum Volumenstrom der Zuluft gemäß der unten stehenden Tabelle eingestellt. Pluggit empfiehlt einen Abluftüberschuss bis maximal 10 % einzustellen. Einstellwert Drehkodierschalter Verhältnis...

  • Seite 12: Start- Und Betriebsinformationen

    4.4. START- UND BETRIEBSINFORMATIONEN 4.4.3. Einstellungen Drehkodierschalter Bitte lassen Sie folgende Tabellen durch den Installateur ausfüllen und bewahren Sie diese auf. Diese Angaben werden benötigt, um bei evtl. Wechsel der Hauptplatine die gleichen Werte einstellen zu können. 4.4.1. Allgemein Die Temperatur im Geräteaufstellort liegt dauer- haft bei über +12 °C.

  • Seite 13: Technische Daten

    AC200 (3). Drehzahlregelung 3-stufig voreinstellbar Gleichstromventilatoren 2 Stück, rückwärts ge- krümmt DN 160 EC Kreuz-Gegenstrom- Kunststoff Wärmetauscher Anschluss Luftleitungen Pluggit IP125 Filter Filterqualität G4 (Abluft) Filterqualität F7 (Außenluft) Wärmebereitstellungsgrad 88 % gem. DIBt-Zulassung spezifische elektrische Leis- 0,28 W/(m³/h) tungsaufnahme Wärmebereitstellungsgrad...

  • Seite 14: Werkseinstellung Ventilatoren

    4.5.3. Werkseinstellung Ventilatoren Die Werkseinstellungen gelten für den Abluft- und Zuluft- ventilator. Einstellung Drehkodierschalter Ventilatorstufe 1 Ventilatorstufe 2 Ventilatorstufe 3 4.5.4. Zubehör Für das Wohnraumlüftungsgerät AC200 stehen eine Reihe von Zubehöre zur Verfügung. Bitte wenden Sie sich dafür an Ihren Fachbetrieb. Artikel-Nr.

  • Seite 15: Abmessungen

    4.5.6. Abmessungen M+P-26A-1372 Höhe ohne Anschlussstutzen 824 mm Breite 600 mm Tiefe 327 mm Höhe Befestigung Wandschiene 50 mm Abstand Befestigungslöcher 200 mm Wandschiene Abstand Anschlussstutzen Zu- und 169 mm Außenluft Abstand Anschlussstutzen Ab- und 90 mm Fortluft Abstand Anschlussstutzen Zuluft 142 mm zu Anschlussstutzen Abluft Abstand Anschlussstutzen Abluft...

  • Seite 16: Schaltplan Hauptplatine

    4.5.7. Schaltplan Hauptplatine M+P-26A-1643 Potenzialfreier Kontakt Fernbedienung Bypass Modbus Regelung Motor Zuluft Stromversorgung Wohnraumlüftungsgerät AC200 Regelung Motor Abluft Versorgung Motor Zuluftventilator 10 Anschluss externe Sensoren Versorgung Motor Abluftventilator BIA Wohnraumlüftungsgerät Avent C200...

  • Seite 17: Bedienung (Nutzer)

    5.3. VENTILATORSTUFE AUSWÄHLEN 5. BEDIENUNG (NUTZER) Es kann zwischen Ventilatorstufen 1-3 ausgewählt werden. Hinweis: Hinweis: Alle Beschreibungen im Kapitel „Bedienung“ dürfen vom Nutzer durchgeführt werden. Ventilatorstufe 1 dient zur reduzierten Lüftung. Ventilatorstufe 2 ist die Nennlüftung. 5.1. ÜBERBLICK FERNBEDIENUNG Ventilatorstufe 3 dient zur Intensivlüftung. M+P-26A-1374 M+P-26A-1376 Fernbedienung...

  • Seite 18: Bypass Einschalten

    5.4. BYPASS EINSCHALTEN 5.5. TIMER FÜR FILTERALARM EINSTELLEN Der Bypass dient zum Umfahren des Wärmetauschers, wo- Werkseitig ist der Timer für den Filteralarm auf 12 Monate durch keine Erwärmung der kühleren Außenluft erfolgt. eingestellt. Je nach Verschmutzungsgrad kann der Timer auf 6 Monate, 9 Monate oder 15 Monate angepasst werden.

  • Seite 19: Filteralarm Zurücksetzen

    5.6. FILTERALARM ZURÜCKSETZEN Nach jedem Filterwechsel muss der Filteralarm zurückge- setzt werden. Ist das voreingestellte Zeitintervall für den Filterwechsel überschritten erfolgt ein Filteralarm und das Symbol (2) leuchtet rot. Die Filter müssen gewechselt werden, siehe Seite 21. Hinweis: Werkseitig leuchtet das Symbol (2) nach 12 Monaten. Das Zeitintervall für den Filteralarm kann bei Bedarf ge- ändert werden, siehe Seite 16.

  • Seite 20: Fehlerbehebung

    5.7. FEHLERBEHEBUNG 5.7.1. Störungen Störung Die in die Wohnräume zugeführte Luft ist kalt. Mögliche Ursache Abhilfe Die Luft kühlt sich in den Kanälen ab. Isolierung der Außen- und Fortluftleitungen kontrollieren. Der Wärmetauscher ist verstopft. Wärmetauscher auf Verschmutzung kontrollieren und ggf. reinigen, siehe Seite 20.

  • Seite 21: Fehlermeldungen

    5.7.2. Fehlermeldungen Fehlermeldungen werden durch unterschiedliches Blinken des Symbols (1) angezeigt. Die Intervallzeit zwischen den Blinksequenzen beträgt ca. 3 Sekunden. M+P-26A-1415 Störung Symbol (1) Folge Der Abluftventilator ist ausgefallen. Blinkt 1x rot. Das Wohnraumlüftungsgerät AC200 stoppt. Der Zuluftventilator ist ausgefallen. Blinkt 2x rot.

  • Seite 22: Wartung (Nutzer)

    6. WARTUNG (NUTZER) Hinweis: Alle Beschreibungen im Kapitel „Wartung“ dürfen vom Nutzer durchgeführt werden. 6.1. REINIGUNG 6.1.1. Wärmetauscher Verletzungsgefahr: Vor allen Reinigungsarbeiten Wohnraumlüftungs- gerät AC200 allpolig vom Stromnetz trennen, sonst M+P-26A-1383 kann es zu Verletzungen kommen. 2. Schrauben (2) herausdrehen und Frontdeckel (3) ent- fernen.

  • Seite 23: Filter Wechseln

    6.2. FILTER WECHSELN Bevor Luft mit der Komfortlüftung von Pluggit in den Wohn- raum gelangt bzw. die verbrauchte Luft abgeführt wird, passiert sie spezielle Filter. So entsteht ein angenehmes, gesundes Raumklima. Darüber hinaus dienen die Filter dem Schutz der Anlage, da ansonsten sowohl der Wärme- tauscher sowie das gesamte Kanalsystem innerhalb kurzer Zeit verschmutzen können und es ggf.

  • Seite 24: Reparatur (Fachpersonal)

    7. REPARATUR (FACHPERSONAL) Warnhinweis: Alle Reparaturen am Wohnraumlüftungsgerät AC200 dürfen nur von qualifiziertem Fachpersonal durchgeführt werden, sonst kann es zu Verlet- zungen oder Beschädigungen kommen. 7.1. VENTILATOREN REINIGEN/WECHSELN Verletzungsgefahr: Vor dem Reinigen/Wechseln der Ventilatoren Wohnraumlüftungsgerät AC200 allpolig vom M+P-26A-1383 Stromnetz trennen, sonst kann es zu Verletzungen 2.

  • Seite 25: Wärmetauscher Wechseln

    Hinweis: Auswuchtgewicht an den Ventilatorschaufeln nicht ent- fernen oder verschieben. 6. Bei defekten Ventilatoren (5), Kabel an der Hauptplatine (4) abziehen und Ventilatoren (5) wech- seln. 7. Der Einbau erfolgt in umgekehrter Reihenfolge. 7.2. WÄRMETAUSCHER WECHSELN Verletzungsgefahr: Vor dem Wechseln des Wärmetauschers Wohnraumlüftungsgerät AC200 allpolig vom M+P-26A-1383 Stromnetz trennen, sonst kann es zu Verletzungen...

  • Seite 26: Hauptplatine Wechseln

    7.3. HAUPTPLATINE WECHSELN Verletzungsgefahr: Vor dem Wechseln der Hauptplatine Wohnraumlüf- tungsgerät AC200 allpolig vom Stromnetz trennen, sonst kann es zu Verletzungen kommen. Sachschäden: Beim Wechsel der Hauptplatine muss diese vor elektrostatischer Entladung geschützt werden, sonst kann es zu Beschädigungen kommen. Aufla- dung des Körpers vermeiden, z.B.

  • Seite 27: Protokolle Vorbeugende Wartung

    8. PROTOKOLLE VORBEUGENDE WARTUNG 8.1. PROTOKOLL SICHTPRÜFUNGEN Nein Sind die Ventilatoren sauber und weisen keine Korrosion auf? Sind die Ventilatoren fachgerecht eingebaut und weisen im Betrieb keine Vibrationen oder Lärm auf? Weisen die Ventilatorflügel Beschädigungen, wie z.B. Risse auf? Ist eine Unwucht der Ventilatorflügel festzustellen? Können sich die Ventilatorflügel im Betrieb frei drehen? Weisen Leitungen und Isolationen Beschädigungen auf? 8.2.

  • Seite 28: Zubehör (Fachpersonal)

    9.1.2. Nicht bestimmungsgemäße Verwendung 9. ZUBEHÖR (FACHPERSONAL) Andere Verwendungen des Differenzdruckschalters ACDS200, als sie unter „Bestimmungsgemäße Verwen- Warnhinweis: dung“ beschrieben sind, sind unzulässig. Die Installation und Bedienung des Zubehörs darf Der Differenzdruckschalter ACDS200 darf nicht in der Nähe nur von qualifiziertem Fachpersonal durchgeführt von Wärmequellen oder anderen Wärmestrom eingesetzt werden, sonst kann es zu Verletzungen oder werden.

  • Seite 29: Überwachungsarten

    9.1.5. Überwachungsarten 9.2. EXTERNES ELEKTRISCHES VORHEIZREGISTER ACHR200 Die Druckanschlüsse sind am Differenzdruckschalter ACDS200 folgendermaßen gekennzeichnet: • (+) entspricht hoher Druck • (-) entspricht niedriger Druck Detaillierte Informationen entnehmen Sie der beiliegenden Anleitung des Differenzdruckschalters ACDS200. Unterdruck Der Druckanschluss (+) wird nicht angeschlossen und ist luftseitig offen gegen Atmosphäre.
  • Seite 30 Sicherheitseinrichtungen • Die Spannungsversorgung des Vorheiz- registers ACHR200 darf nur bei eingeschaltetem Wohnraumlüftungsgerät AC200 und einer Mindestluft- geschwindigkeit von 1,5 m/s freigegeben werden. • Der Differenzdruckschalter ACDS200 überwacht den Betrieb des Wohnraumlüftungsgeräts AC200. • Das Vorheizregister ACHR200 wird mit zwei in Reihe ge- schalteten, voneinander unabhängigen Sicherheitsther- mostaten abgesichert.

  • Seite 31: Technische Daten

    Abmessungen 0° 45° 90° 45° 0° M+P-26A-1421 • Der Klemmenkasten darf nur seitlich und nach oben gemäß der Darstellung angeordnet werden. • Nach erfolgter Installation muss ein Funktionstest durchgeführt werden. Installation Weitere Informationen können der Bedienungsanleitung des Vorheizregisters entnommen werden. 9.2.4.
  • Seite 32 Zulufttemperaturregelung mit internem Sollwertgeber Anschlussplan Heizregister ϑ 29 28 27 26 25 24 ϑ HEAT INT/EXT 230V 50Hz M+P-26A-1428 M+P-26A-1422 Elektrisches Vorheizregister ACHR200 Sicherheitstemperaturbegrenzer (STB) 2x Differenzdruckschalter ACDS200 Versorgungsspannung Vorheizregister ACHR200 Das Relais ist bauseits zu stellen. Externer Kanaltemperaturfühler ACKF200 Anschluss an der Hauptplatine siehe Seite 14.

  • Seite 33: Inbetriebnahme-Protokoll Ac200

    10. INBETRIEBNAHME-PROTOKOLL AC200 Hinweis: Bewahren Sie dieses Protokoll gut auf. Im Falle einer Reklamation während der Gewährleistungsfrist ist es auf Verlangen von Pluggit bzw. des autorisierten Fachhandels als Beleg auf Ersatzleistung vorzulegen. Inbetriebnehmer Fachbetrieb Firma Name Straße Ort/PLZ Telefon Email Bauvorhaben/Bauherr Tel.:...

  • Seite 34: Außerbetriebnahme/Entsorgung

    11. AUSSERBETRIEBNAHME/ENTSORGUNG 11.1. AUSSERBETRIEBNAHME BEI AUSBAU Die Außerbetriebnahme darf nur von qualifiziertem Fach- personal durchgeführt werden. • Anlage spannungsfrei schalten. • Komplette Anlage allpolig vom Stromnetz trennen. 11.2. VERPACKUNG Die Transport- und Schutzverpackung ist weitgehend aus wiederverwendbaren Stoffen hergestellt. Alle Verpackungsmaterialien sind nach den örtlichen Be- stimmungen zu entsorgen.

  • Seite 35: Garantiebedingungen Der Pluggit Gmbh

    Avent D, Avent R sowie Avent C, die ab dem 01.01.2010 in sie im Zusammenhang mit der Behebung eines Garan- Betrieb genommen wurden, gibt die Pluggit GmbH eine Ga- tieschadens erforderlich sind, nicht aber vom Hersteller rantie von 6 Jahren nach den beim Kauf geltenden Garan-...

  • Seite 36: Jahre Garantie

    Brand oder Explosion c) durch die Verwendung keiner Originalteile der Pluggit GmbH Jährliche Wartung d) wenn die Pluggit Planungs- und Installationsvor- schriften nicht eingehalten wurden § 4 Voraussetzung für Garantieansprüche Voraussetzung für jegliche Garantieansprüche ist, dass der Aufbewahrung von Kauf- oder Service-Rechnungen und...

  • Seite 37: Service-Intervalle

    13. SERVICE-INTERVALLE Filter Wartung kontrolliert gewechselt am: _____________ * ________ / ________ kontrolliert gewechselt am: _____________ * ________ / ________ kontrolliert gewechselt am: _____________ * ________ / ________ kontrolliert gewechselt am: _____________ * ________ / ________ Datum / Stempel & Unterschrift Fachbetrieb Filter Wartung kontrolliert...
  • Seite 38 Filter Wartung kontrolliert gewechselt am: _____________ * ________ / ________ kontrolliert gewechselt am: _____________ * ________ / ________ kontrolliert gewechselt am: _____________ * ________ / ________ kontrolliert gewechselt am: _____________ * ________ / ________ Datum / Stempel & Unterschrift Fachbetrieb Filter Wartung kontrolliert...

  • Seite 39: Registrierungsformular

    Das Verteilsystem (Außenluft / Zuluft / Name: Abluft / Fortluft) ist von Pluggit Das Verteilsystem (Außenluft / Zuluft / Straße: Abluft / Fortluft) ist nicht von Pluggit PLZ/Ort: Zusätzliche Einbauten im Verteilsystem: Tel.: Außenluftansaugung über Erdwärmetauscher Vorheizung (z.B. Erdwärmetauscher oder elektri-...

  • Seite 40: Eu-Konformitätserklärung

    15. EU-KONFORMITÄTSERKLÄRUNG M+P-26A-1429 BIA Wohnraumlüftungsgerät Avent C200...
  • Seite 41 Einsparung an Heizenergie (JEH) 88,8 45,4 20,5 2016 1254/2014 [kWh Prim./a] je Klimazone (kalt, durchschnittlich, warm) Pluggit GmbH | Valentin-Linhof-Straße 2 | DE-81829 München Telefon +49 (0)89 41 11 25-0 | Telefax +49 (0)89 41 11 25-100 info@pluggit.com | www.pluggit.com...
  • Seite 42 210 m Innen: 1,6 Angabe der inneren und äußeren Leckage [%] Außen: 3,1 Pluggit GmbH | Valentin-Linhof-Straße 2 | DE-81829 München Telefon +49 (0)89 41 11 25-0 | Telefax +49 (0)89 41 11 25-100 info@pluggit.com | www.pluggit.com Fernbedienung/ Lage/Beschreibung der Filteranzeige/Filterwechsel LED blinkt/1x p.a.

  • Seite 43: Die Lüftungsspezialisten Für Den Wohnungsbau

    GmbH | Valentin-Linhof-Straße 2 | 81829 München | Telefon +49 89 411125-0 | Fax +49 89 411125-100 GmbH | Valentin-Linhof-Straße 2 | 81829 München | Telefon +49 89 411125-0 | Fax +49 89 411125-100 www.pluggit.com www.pluggit.com www.pluggit.com Pluggit GmbH | Valentin-Linhof-Straße 2 | 81829 München | Telefon +49 89 411125-0 | Fax +49 89 411125-100 www.pluggit.com...
