5.2.

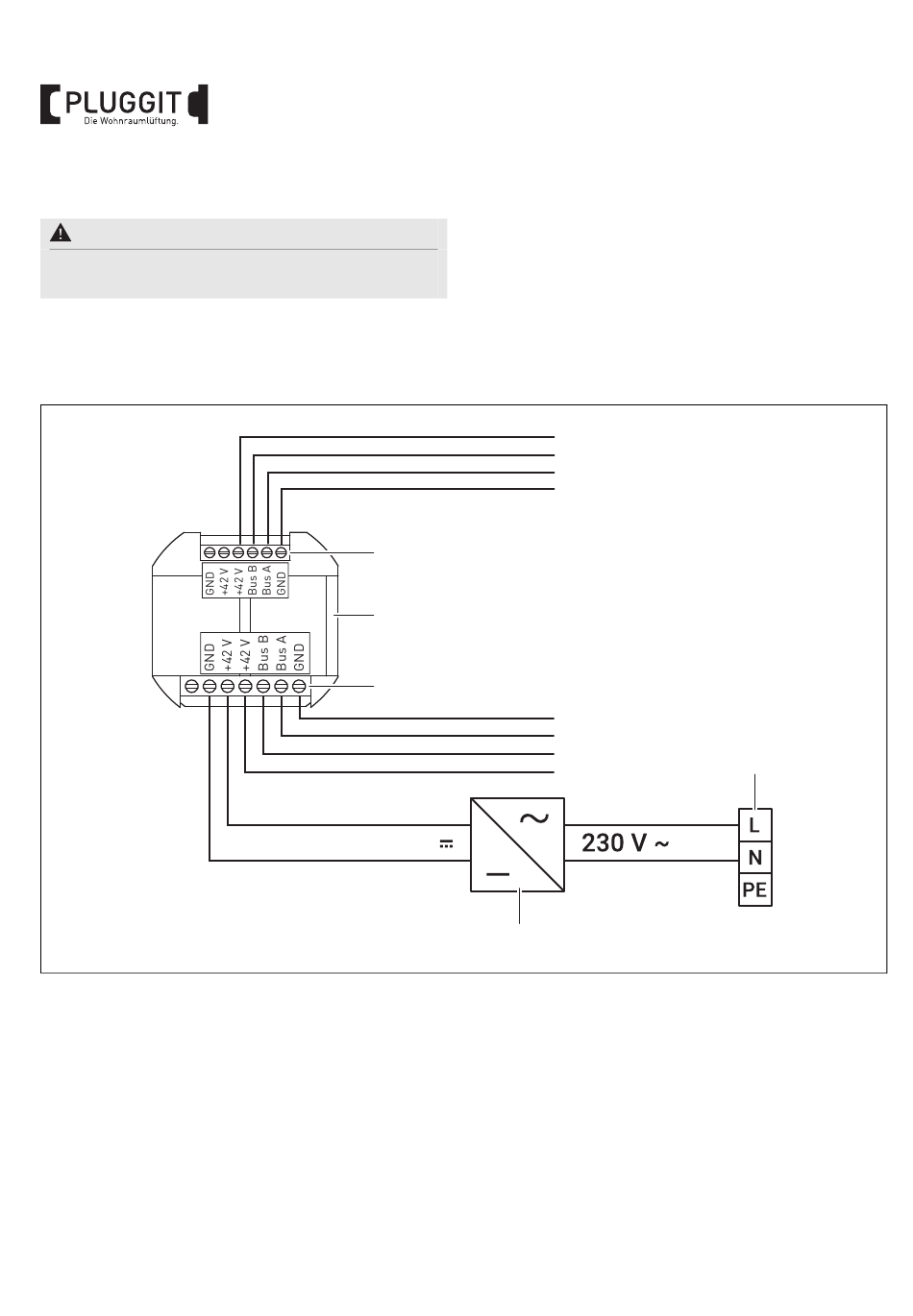

ANSCHLUSS UND VERKABELUNG
Warnhinweis:
Eine falsche oder fehlerhafte Steckerbelegung kann zur
Beschädigung der Lüfter-Einheit führen.
Alle Elektroinstallationen müssen von einer zugelassenen
Elektrofachkraft ausgeführt werden.
Es ist sicherzustellen, dass alle Verbindungen vorschriftsmäßig
angebracht sind.
20
Unterputzrahmen
23
Netzanschluss 230 V AC
24
Netzteil
25
Lüfter-Einheit Anschlussreihe 2
27
Lüfter-Einheit Anschlussreihe 1
18
BIA iconVent 170
27
20
25
42 V
24
+42 V
Bus B
Bus A
GND
GND
Bus A
Bus B
+42 V
23
M+P-26A-1968
