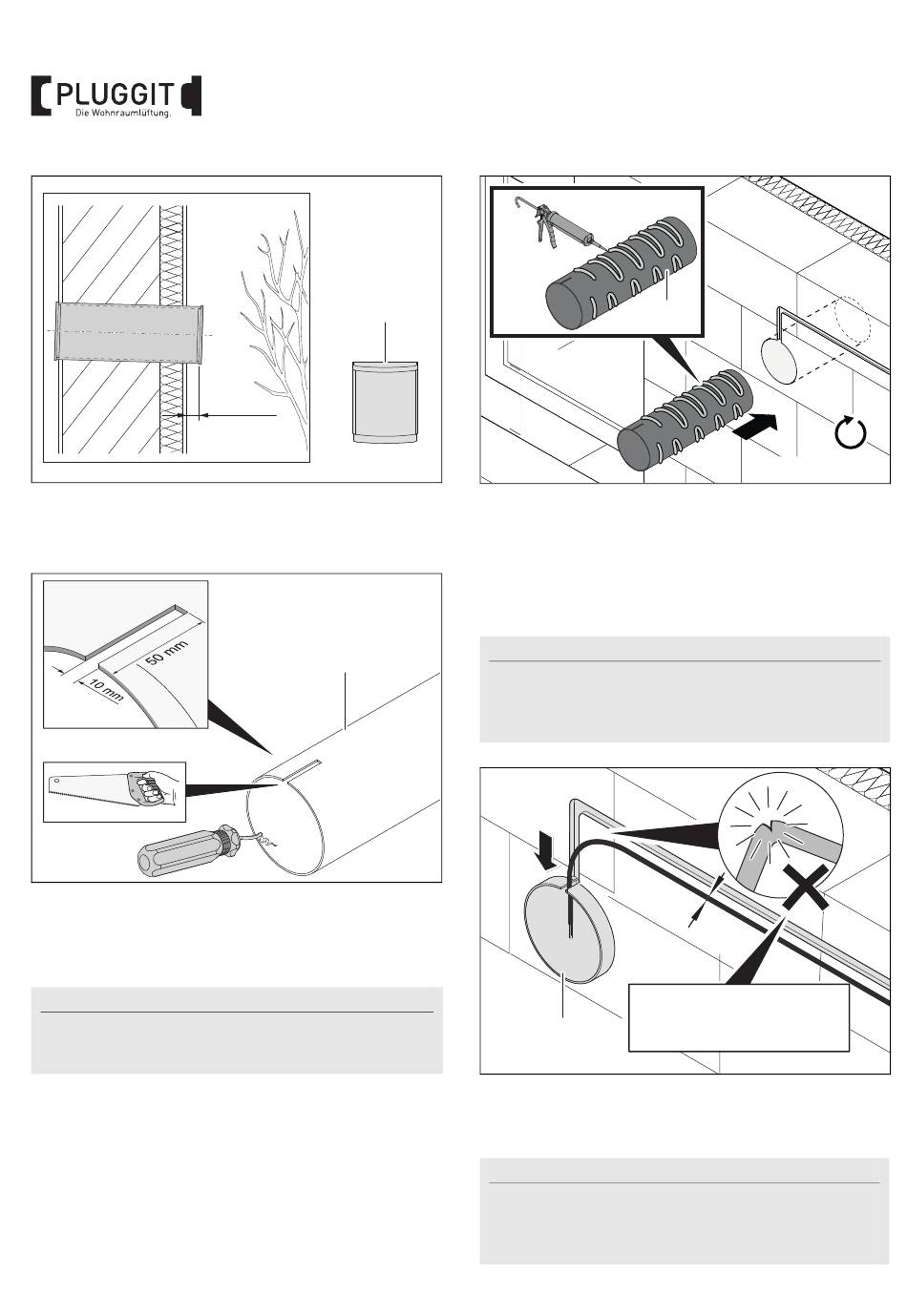

Bei der Verwendung der Außenhaube (2.2):
Das Einschubrohr muss innen bündig abschließen und
außen ca. 5 mm überstehen.
3. Fügen Sie raumseitig einen ca. 10 mm breiten und
50 mm tiefen Schlitz in das Einschubrohr (1) ein, um
später das Anschlusskabel zur Lüfter-Einheit führen zu
können. Entgraten Sie alle Schnittstellen.
Hinweis:
Bei der Verwendung von Kabel mit größerem Durch-
messer ist die Größe des Schlitzes entsprechend anzu-
passen.
22
BIA iconVent 170
2.2
5 mm
M+P-26A-2001
1
M+P-26A-1925
4. Tragen Sie den Montagekleber wie dargestellt auf die
Außenseite des Einschubrohrs (1) auf und schieben Sie
es in die Kernbohrung. Halten Sie die Trocknungszeit
des Montageklebers von 24 Stunden ein.
6.3.
KABEL VERLEGEN
Hinweis:
Das Verlegen der Kabel ist mit der Nutzung des Ein-
schubrohrs dargestellt. Die Arbeiten bei der Nutzung
des Einbau-Montagesteins sind sinngemäß durchzu-
führen.
≤ Ø 7 mm
≤ Ø
≤ Ø 7 mm
1
4x 0,25 - 0,75 mm²
1. Verlegen Sie die Kabel durch Schlitze oder Kabelkanäle
bis zum Einschubrohr (1). Achten Sie darauf, dass die
Kabel nicht geknickt verlegt werden.
Hinweis:
Falls Kabel verwendet werden, deren Durchmesser
größer als 6,1 mm sind, muss der Kabelmantel entfernt
werden, um die weitere Installation nicht zu er-
schweren.
1
M+P-26A-1992
7 mm
7 mm
7 mm
LiYY
M+P-26A-1927
24h
