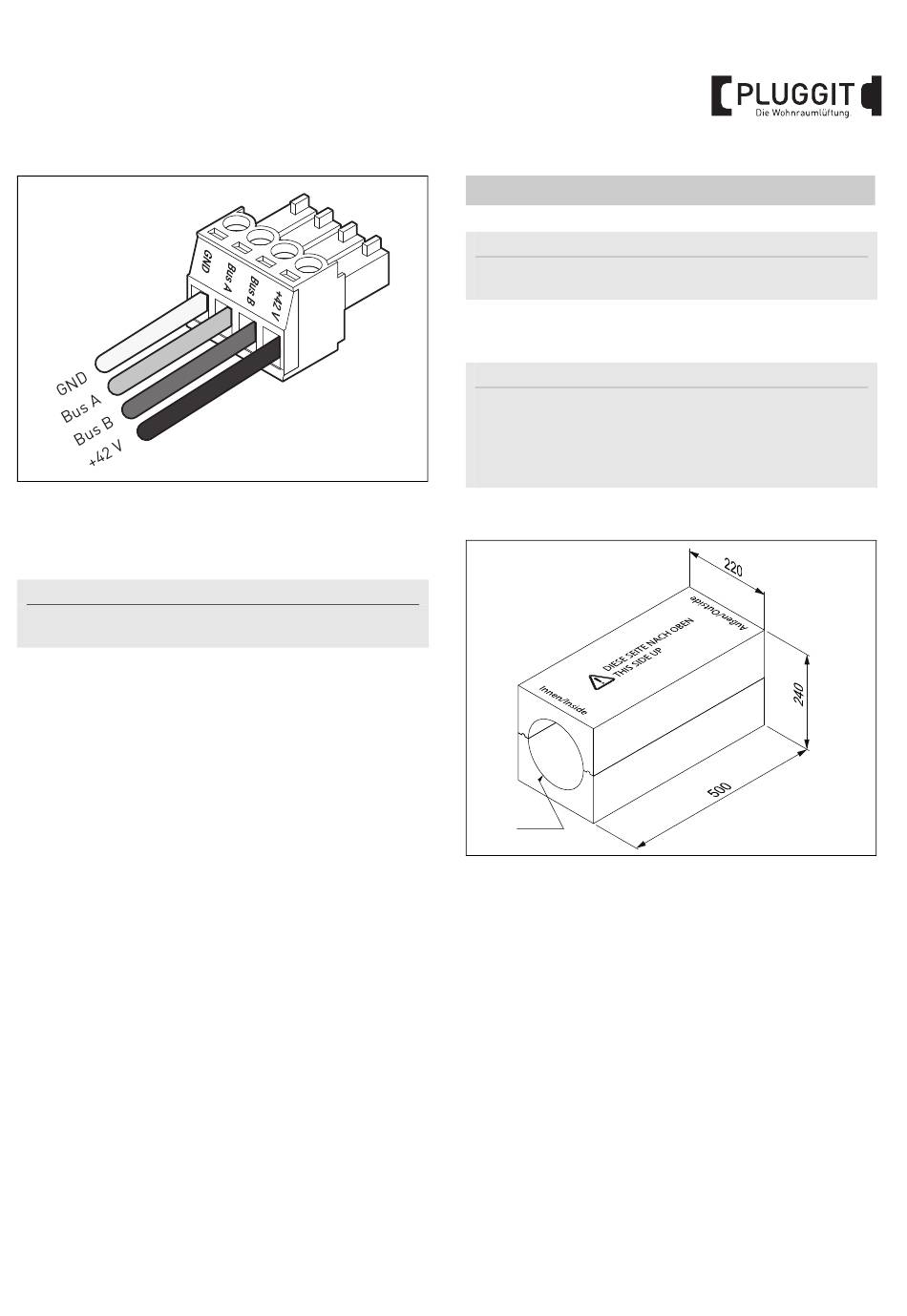

Zur Verbindung der LED/Touch Steuerung mit den Lüfter-
Einheiten muss ein 4-poliger Steckverbinder am Kabel
installiert werden. Es ist wichtig, dass der Stecker gemäß
der gezeigten Belegung mit den Kabeln verbunden wird.
Hinweis:
An die Kabelenden sollten isolierte Aderendhülsen an-
gebracht werden.
6. INSTALLATION
Hinweis:
Lesen Sie sich die Anweisungen vor Beginn der
Installation sorgfältig durch.
6.1.
Hinweis:
Entsprechend der gewählten Installationsmöglichkeit
folgen Sie bitte den Anweisungen für die Nutzung des
Einbau-Montagesteins oder den Anweisungen für die
Erstellung einer Kernbohrung für die Nutzung des Ein-
M+P-26A-1972
schubrohrs.
6.1.1.
1. Platzieren Sie den Einbau-Montagestein entsprechend
der Kennzeichnungen (Außen-Innen-Oben) zur Wand.
WANDÖFFNUNG ERSTELLEN
Einbau-Montagestein verwenden
Ø 162
M+P-26A-1998
19
BIA iconVent 170
