FUNKTION
Das Einzelwohnraumlüftungsgerät iconVent 170 wird paar-
weise betrieben. Ein Gerät arbeitet im Zuluftbetrieb
während das andere Gerät gleichzeitig im Abluftbetrieb
läuft. Die Wärmerückgewinnung wird durch den gleich-
zeitigen Laufrichtungswechsel beider Geräte in einem
definierten Zeitintervall gewährleistet. Auf diese Weise
werden in einer Wohneinheit mehrere Geräte verbaut und
eine kontrollierte Belüftung mit Wärmerückgewinnung
realisiert.
Der Laufrichtungswechsel erfolgt, abhängig von der Lüfter-
stufe nach 50-70 Sekunden, bei beiden Geräten gleichzeitig.
Auf diese Weise kann eine Durchströmung des Wohnraums
sichergestellt werden und es entsteht der durch DIN 1946-6
geforderte Ausgleich von gefördertem Zu- und Abluft-
volumen.
Durch die integrierte Wärmetauscher-Einheit wird der Ab-
luft Wärmeenergie entzogen und gespeichert. Nach dem
Richtungswechsel wird die gespeicherte Wärme der
Außenluft wieder zugeführt. Dadurch erzielt der
iconVent 170 eine Wärmerückgewinnung laut DIBt von
81 %.

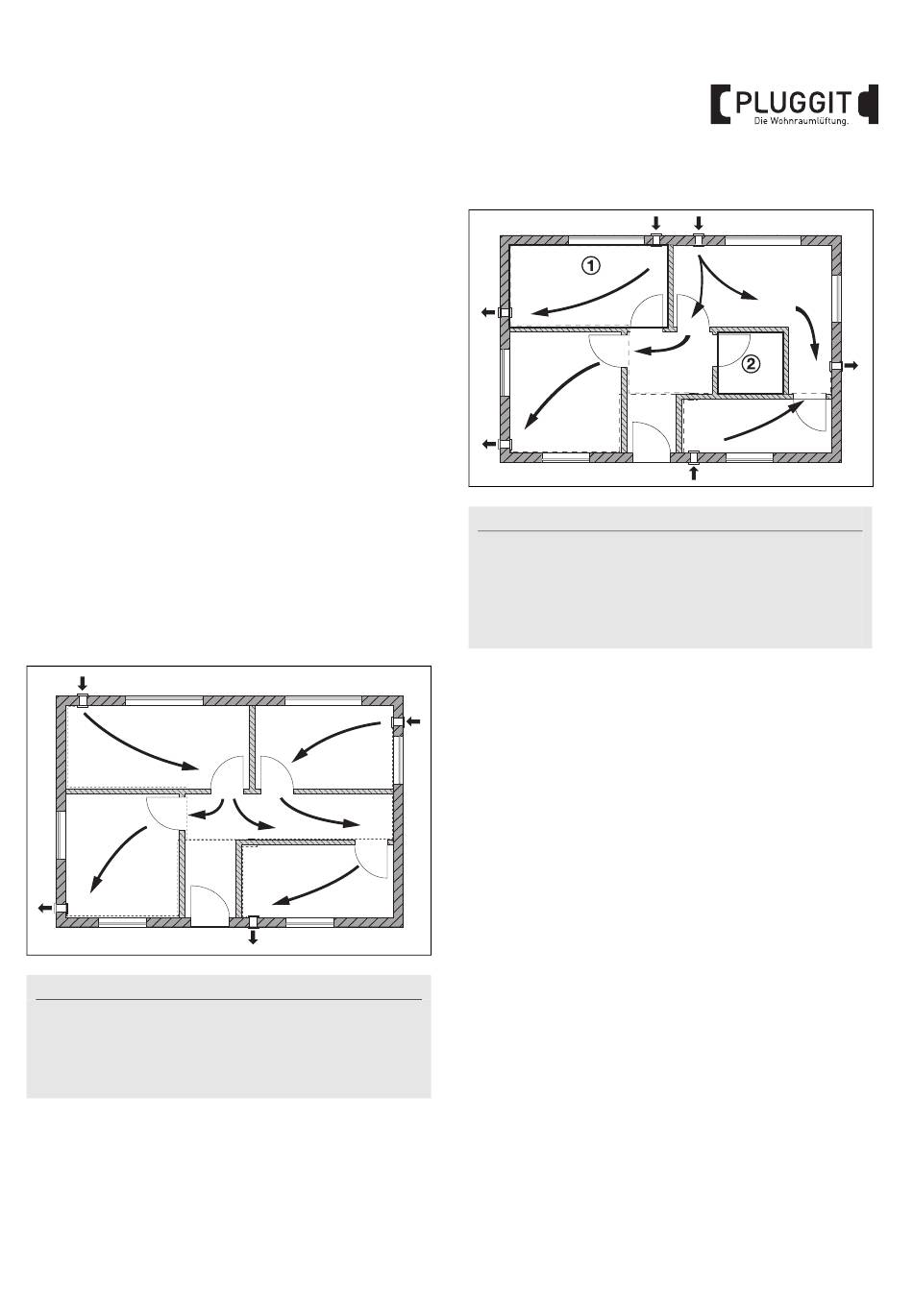

Beispiel einer optimalen Durchströmung
Hinweis:
Um eine raumübergreifende Durchströmung zu ge-
währleisten sind zusätzlich geeignete Überström-
öffnungen gemäß DIN 1946-6 Tabelle 17 (z.B. Türunter-
schnitte oder der Einsatz von Lüftungsgittern)
erforderlich.
Beispiel für Ablufträume
Hinweis:
Bei feuchte- und geruchsbelasteten Räumen
(z.B. Küchen, Bäder, WC) ist generell darauf zu achten,
dass zwei Geräte installiert werden und sich die Luft
nicht mit der Luft anderer Räume vermischen kann. Für
innen liegende Ablufträume (2) ist das System nicht ge-
eignet.
