5. ELEKTRISCHE INSTALLATION
Die iconVent 170-Einheiten sind nur in Verbindung mit einer
iconVent 170-Steuerung zu betreiben. Es kann dabei
zwischen einer Steuerung mit LED oder Touch gewählt
werden. Bei der Verwendung der Steuerung mit Touch,
muss zusätzlich ein Sensor in die Lüfter-Einheit installiert
werden, siehe Seite 26.
Es lassen sich verschiedene Funktionen, wie z.B. die
Wärmerückgewinnung oder das Durchlüften einstellen. Je
nach Bedarf kann die Drehzahl der Lüfter-Einheit gesteuert
werden. Darüber hinaus zeigt die LED/Touch Steuerung an-
stehende Filterwechsel an.
Bis zu sechs iconVent 170-Einheiten können flexibel, stern-
förmig oder in Reihe an eine LED/Touch Steuerung an-
geschlossen werden. Sollen mehr als sechs iconVent 170-
Einheiten in eine Wohneinheit integriert werden, muss mit
Querschnitt
Lüfter-Einheit
0,25 mm²
0,5 mm²
0,75 mm²
18.1/18.2
L
s

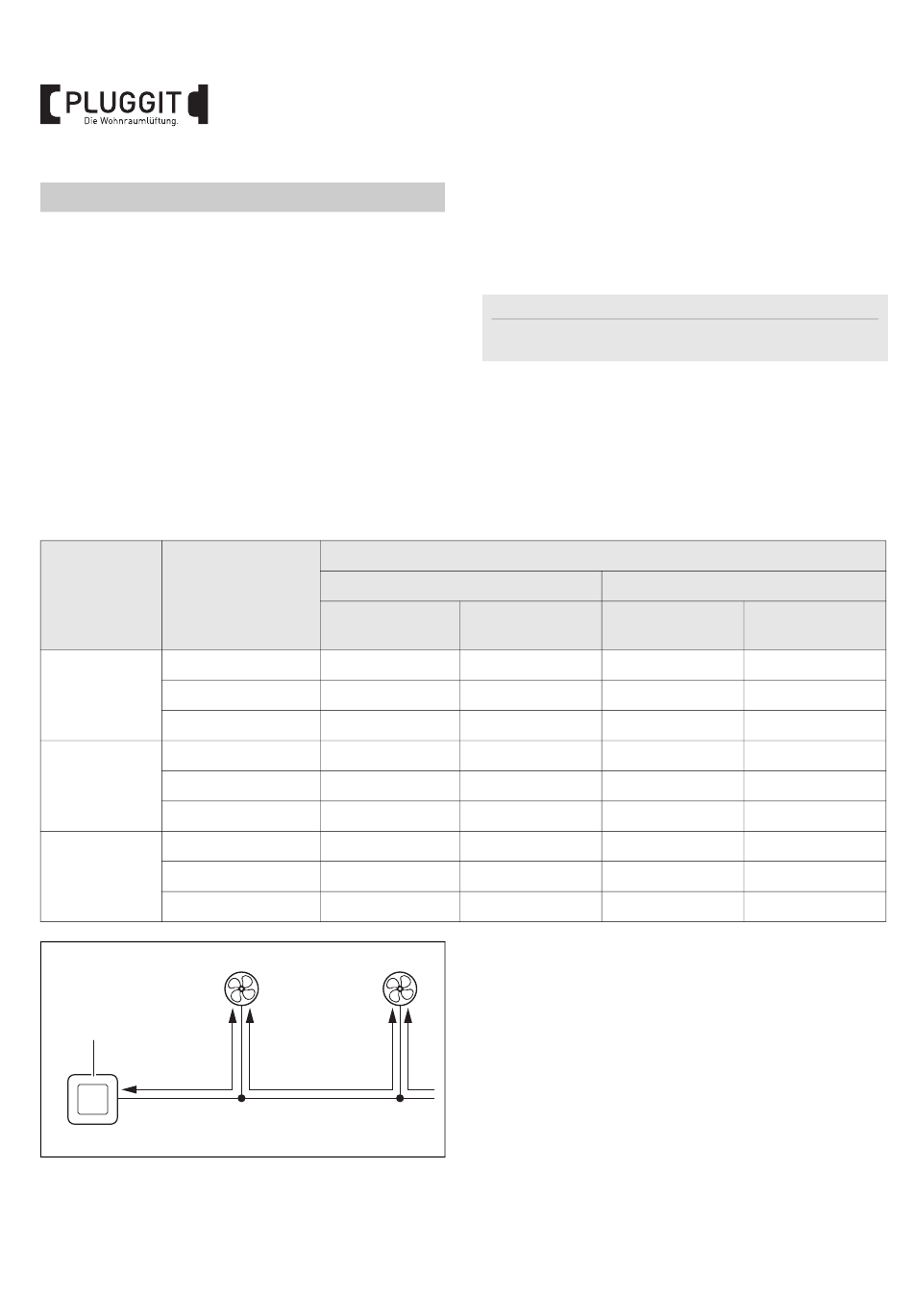

Beispiel für eine Verkabelung
18.1 LED Steuerung
18.2 Touch Steuerung
16
BIA iconVent 170
Anzahl
Reihen-
verkabelung
2
30 m
4
20 m
6
–
2
45 m
4
30 m
6
–
2
60 m
4
40 m
6
–
L
s
M+P-26A-1969
einer weiteren Steuerung ein zweites unabhängiges System
aufgebaut werden.
Die LED/Touch Steuerung kann an einer beliebigen Stelle
platziert werden. Die zu verlegenden Leitungen müssen 4-
polig sein, empfohlen wird eine Datenleitung des Typs LiYY.
Hinweis:
Um Kabelbrüche zu vermeiden, dürfen keine Massiv-
draht-Kabel verwendet werden.
Um eine ausreichende Spannungsversorgung zu gewähr-
leisten darf die Leitungslänge von der Steuerung zur
Lüfter-Einheit maximal 100 m betragen.
Je nach gewähltem Kabelquerschnitt variiert die Segment-
länge L
zwischen in Reihe geschalteten und sternver-
S
kabelten Lüfter-Einheiten.
Segmentlänge L
Unterputz (26,4 W)
Sternverkabelung
30 m
20 m
–
45 m
30 m
–
60 m
40 m
10 m
Bei einer Reihenverkabelung mehrerer Lüfter-Einheiten
empfiehlt Pluggit von der Haupt-Anschlussleitung Ab-
zweigungen zu jeder einzelnen Lüfter-Einheit zu legen.
Dabei ist die Segmentlänge L
schnitts zu beachten, siehe Seite 16.
S
Hutschiene (30 W)
Reihen-
Sternverkabelung
verkabelung
30 m
50 m
20 m
25 m
–
10 m
45 m
60 m
30 m
40 m
15 m
20 m
60 m
75 m
40 m
50 m
20 m
25 m
des verwendeten Kabelquer-
S
