4. VERLEGUNG

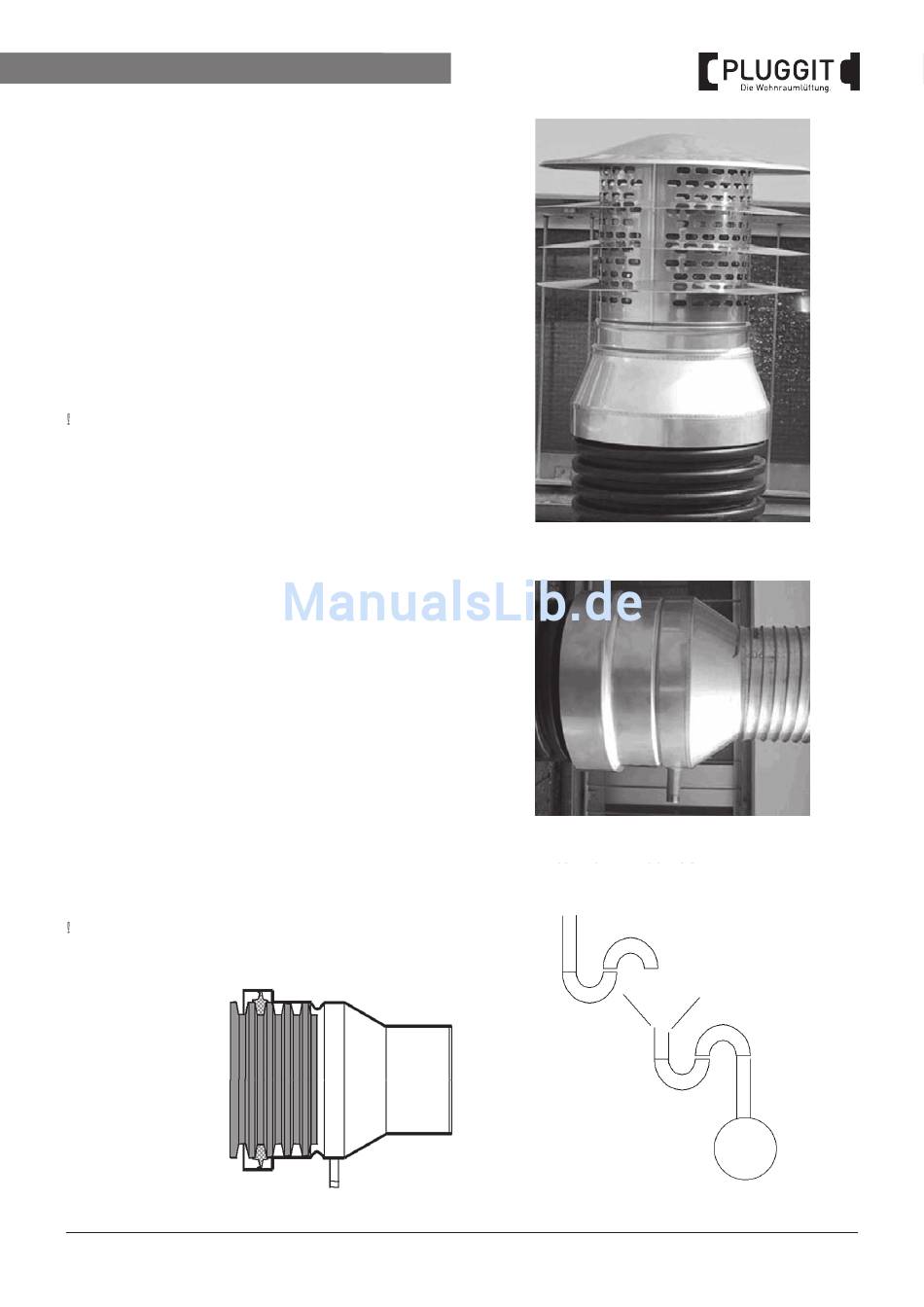

4.5 Montage Frischlufteinlass und Adapter
Frischlufteinlass (GTCES-FLS200)/Adapter NW235-200
(GTCES-AD200)
Montage des Frischlufteinlasses und des Übergangs auf
den Kollektorkanal Abb. 3.
Längen Sie das nach dem Verfüllen aus dem Boden ragen-
de Rohrende ab. Dann stecken Sie den Adapter NW235-200
(GTCES-AD200) auf. Montieren Sie das Filterelement und
anschließend den Frischlufteinlass. Dieser wird üblicher-
weise
ohne
Dichtring
Zugänglichkeit des Luftfilters zu gewährleisten.
! Die Luftansaugung sollte schneefrei mindestens 1 m
über Bodenniveau sein.
Adapter NW150 oder NW180 (GTCES-AKA150/180) mit
Kondensatablauf
Montage des Übergangs vom GTC Hygiene-Luft-Erdwärme -
tauscher auf das Lüftungsgerät Abb. 4.
Stecken Sie den Adapter NW150 oder NW180 mit
Kondensatablauf auf das Rohrende im Keller. Der Dichtring
wird dabei in das dritte Wellental eingelegt (siehe Abb. 5).
Prüfen Sie, ob der Kondensatablauf frei ist, ggf. muss die
Einstecktiefe verringert werden.
Legen Sie mittels eines 1/2" Schlauchs (bauseits) eine
Siphonschlaufe und führen Sie den Schlauch danach in
einen Trichter des Abwasserablaufs im Gebäude, Abb. 6.
! Ein direkter Anschluss an das Abwasser muss vermieden
werden, damit bei ausgetrocknetem Siphon keine
Kanalgase angesaugt werden.
| BIA GTC
8
installiert,
um
die
leichte
Abb. 5
(Bild ohne Filtereinsatz)
Kondensatablauf für
Erdwärmetauscher GTC
Abflussrohr
Abb. 3
Abb. 4
Abb. 6
