Inhaltszusammenfassung für Pluggit Avent D160

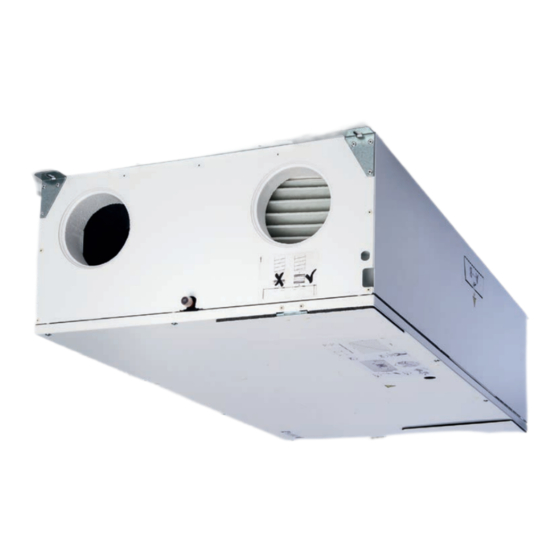

- Seite 1 Pluggit Avent AD160 Lüftungsgerät Informieren Sie sich zur Garantievereinbarung und Wartung auf Seite 36 ff. Betriebs- und Installationsanleitung www.pluggit.com...
- Seite 2 Zugerscheinungen eine flächendeckende Luftqualität sichergestellt. allfloor Die Verteilsysteme von PLUGGIT lassen eine Verlegung des Leitungssystems in allen drei Verlegeebenen zu. Die Lüftungskanäle können bei Neubauten oder einer Sanie- rung sicher und einfach montiert werden: in der Dämmschicht des Fußbodens, im Rohbeton der Decke oder unter der Decke.
-
Seite 3: Inhaltsverzeichnis
4.3.1. Einbaulage Wohnraumlüftungsgerät ................ 7 4.3.2. Wandinstallation ......................8 4.3.3. Deckeninstallation ..................... 9 4.3.4. Luftanschlüsse am Wohnraumlüftungsgerät Avent D160 anschließen ....10 4.3.5. Kondensatleitung Avent D160 ................. 11 4.4. Inbetriebnahme über PC Tool Pluggit iFlow ..............12 4.4.1. PC Tool Pluggit iFlow aktivieren ................12 4.4.2. - Seite 4 Diese Betriebs- und Installationsanleitung sicher aufbewahren oder am Wohnraumlüftungsgerät belassen, da wichtige Betriebsinformationen in der Anleitung eingetragen sind, siehe Seite 15, Seite 33 und Seite 34. Um automatisch über Updates informiert zu werden, ist eine Registrierung unter www.pluggit.com erforderlich. BIA Avent D160...
-
Seite 5: Allgemeine Sicherheitshinweise
Grund müssen bei längerer Systemabschaltung die Außen- onen in der Anleitung eingetragen sind, siehe und Fortluftleitungen verschlossen werden. Seite 15, Seite 33 und Seite 34. Das Wohnraumlüftungsgerät Avent D160 ist nicht für die Schäden, die aufgrund nicht produktgerechter Bautrocknung geeignet. Lagerung, unsachgemäßer Installation, Bedie- nung und Reparatur, unzureichender Wartung 2.3. -
Seite 6: Übersicht Avent D160
3. ÜBERSICHT AVENT D160 M+P-26A-1119 A-Version Links B-Version Rechts (Auslieferzustand) Anschluss für Abluft Anschluss für Außenluft Anschluss für Zuluft Anschluss für Fortluft Anschluss für Außenluft Anschluss für Abluft Anschluss für Fortluft Anschluss für Zuluft Filter G4-Qualität (Abluft) Filter G4-Qualität (Au- ßenluft), optional F7-... -
Seite 7: Installation (Fachpersonal)
Sinkt die Temperatur im Aufstellraum unter 12 °C, kann es vereinzelt zu Tauwasserbildung an der Gerätever- kleidung kommen. • Die Installation des Wohnraumlüftungsgerät Avent D160 kann an der Wand oder der Decke erfolgen. • Die Umschaltung der Version muss vor der Aufhängung des Wohnraumlüftungsgeräts erfolgen, siehe Seite 6. -
Seite 8: Vorbereitende Arbeiten
Die Umschaltung muss vor Aufhängung des Geräts erfolgen. A-Version Links (Auslieferzustand) M+P-26A-1152 Einbaulage Wandinstallation (B-Version) M+P-26A-1151 Einbaulage Wandinstallation (A-Version) M+P-26A-1122 Einbaulage Deckeninstallation (B-Version) Außenluft Zuluft Abluft Fortluft Kondensatablauf Wandschiene M+P-26A-1121 Einbaulage Deckeninstallation (A-Version) Außenluft Zuluft Abluft Fortluft Kondensatablauf Wandschiene BIA Avent D160... -
Seite 9: Wohnraumlüftungsgerät Avent D160 Installieren
Abluftleitung Kondensatleitung Hinweis: Der Anschluss der Außenluftleitung (2) und Fortluftlei- tung muss immer an der Unterseite des Wohnraumlüf- tungsgeräts Avent D160 (1) erfolgen. M+P-26A-1124 3. Schalter (3) in gewünschte Version stellen. A A-Version Links (Auslieferzustand) B B-Version Rechts BIA Avent D160... -
Seite 10: Wandinstallation
Deckeninstallation 4.3.2. Wandinstallation M+P-26A-1126 Wohnraumlüftungsgerät Avent D160 Außenluftleitung Zuluftleitung Abluftleitung Kondensatleitung M+P-26A-1127 1. Wandschiene (1) waagerecht ausrichten und Bohrlöcher erstellen. A mind. 620 mm B mind. 110 mm C 1122 mm D mind. 70 mm E mind. 380 mm (inkl. Platzbedarf für Kondensatan- schluss und Vorheizregister (optional)) 2. -
Seite 11: Deckeninstallation
5. Wohnraumlüftungsgerät (3) mit Schrauben (5) befes- Schrauben (2) sind nicht im Lieferumfang enthalten. tigen. Schrauben (2) mit passenden Dübeln entsprechend dem Mauerwerk wählen. Hinweis: Schrauben (5) sind nicht im Lieferumfang enthalten. Schrauben (5) mit passenden Dübeln entsprechend dem Mauerwerk wählen. BIA Avent D160... -
Seite 12: Luftanschlüsse Am Wohnraumlüftungsgerät Avent D160 Anschließen
Schrauben (5) sind nicht im Lieferumfang enthalten. Schrauben (5) mit passenden Dübeln entsprechend dem Mauerwerk wählen. 4.3.4. Luftanschlüsse am Wohnraumlüftungsgerät Avent D160 anschließen M+P-26A-1130 3. Wohnraumlüftungsgerät (3) wie dargestellt in Wandschiene (1) einhängen und zur Decke schwenken. M+P-26A-1132 1. Verbindungsnippel (1) (Zubehör Artikel-Nr. APVN190) in alle Luftanschlüsse des Wohnraumlüftungsgeräts (2) -
Seite 13: Kondensatleitung Avent D160
4.3.5. Kondensatleitung Avent D160 Deckeninstallation Wandinstallation M+P-26A-1134 Kondensatleitung (1) im stetigen Gefälle, sinngemäß wie M+P-26A-1133 bei der Wandinstallation, in einen Siphon einhängen. 1. Kondensatleitung (1) mit Schlauchschelle befestigen und in einer Siphonschleife in einen Trichter oder einen Siphon einhängen. Dabei eine Mindestablaufhöhe (A) des Kondensats von 100 mm einhalten. -
Seite 14: Inbetriebnahme Über Pc Tool Pluggit Iflow
Pluggit iFlow (Version > 2.0) erfolgen. 4.4.2. Uhrzeit und Datum einstellen Hinweis: 1. PC Tool Pluggit iFlow aktivieren, siehe Seite 12. Das PC Tool Pluggit iFlow ist kostenfrei unter www.pluggit.com herunterzuladen und auf dem Laptop 2. Anweisungen im PC Tool Pluggit iFlow folgen, Uhrzeit zu installieren. - Seite 15 M+P-26A-1137 in Bohrungen (P3) und (P4) stecken. 1. Messventile des Differenzdruckmessgeräts (1) diagonal in Bohrungen (P1) und (P2) stecken. 6. Anweisungen im PC Tool Pluggit iFlow folgen und Dreh- zahl des Abluftventilators einstellen. Hinweis: 7. Messventile des Differenzdruckmessgeräts (1) wieder herausziehen.
-
Seite 16: Wochen- Und Automatikprogramm Hinterlegen
Automatikprogramm hinterlegt werden. Das Wochenprogramm P1 ist bereits vorinstalliert. Die Betriebsparameter der einzelnen Wochenprogramme können im PC Tool Pluggit iFlow oder in einer Smartphone App eingesehen werden. Das individuell frei wählbare Wochenprogramm kann über das PC Tool Pluggit iFlow eingestellt werden, siehe Seite 22. -
Seite 17: Start- Und Betriebsinformationen
Abluft F7 (Außenluft) Funkfernbedienung optionales Zubehör Programmierung 10 vorbelegte und ein Hinweis: frei wählbares Wo- Pluggit empfiehlt, die Abluft um 5 % höher als die Zuluft chenprogramm oder einzustellen. ein Automatikpro- gramm Wärmebereitstellungsgrad gem. 93,8 % DIBt-Zulassung (Zulassung ist beantragt.) Wärmebereitstellungsgrad gem. -
Seite 18: Soll-Werte
(70 %) Ventilatorgeschwindigkeit Nennluft Stufe 3 * (100 %) Ventilatorgeschwindigkeit Intensivlüftung Stufe 4 * (130 %) * Die Soll-Werte gelten für den Abluftventilator und den Zuluftventi- lator. M+P-26A-1139 Die Seriennummer (1) befindet sich unter der Klappe (2). BIA Avent D160... -
Seite 19: Abmessungen
117,2 mm Abstand Anschlussstutzen zuein- 245 mm ander Durchmesser Anschlussstutzen 140 mm Breite 1122 mm Höhe 600 mm Tiefe inkl. Abdeckung Filter 279 mm Abstand Anschlussstutzen 99,6 mm Abstand Anschlussstutzen 136,2 mm Abstand Anschlussstutzen zuein- 354 mm ander BIA Avent D160... -
Seite 20: Druckverlust
4.6.5. Druckverlust M+P-26A-1150 [Pa] Druckverlust [m³/h] Volumenstrom BIA Avent D160... -
Seite 21: Schaltplan Hauptplatine
2: V Fan 2: PR 1 2: SCK 2: SCK 3: Neutral 3: V Ref 3: V Ref 3: PR 2 3: SDA 3: SDA 4: - 4: GND 4: GND 4: GND 4: GND 4: GND M+P-26A-1141 BIA Avent D160... -
Seite 22: Zubehör
Elektrische Anschlüsse Hauptplatine 4.6.7. Zubehör Das Wohnraumlüftungsgerät Avent D160 kann mit einer J2 230 V AC Reihe von Zubehören ergänzt werden. Bitte wenden Sie sich dafür an Ihren Fachbetrieb. 1. L Folgende Zubehöre stehen zur Verfügung: 2. Ventilator 1 – L Feuchtefühler... -
Seite 23: Bedienung (Nutzer)
5. BEDIENUNG (NUTZER) Hinweis: Alle Beschreibungen im Kapitel „Bedienung“ dürfen vom Nutzer durchgeführt werden. Die Bedienung kann über das PC Tool Pluggit iFlow oder der Funkfernbedie- nung APRC erfolgen. 5.1. FUNKFERNBEDIENUNG APRC Optional können mithilfe der Funkfernbedienung folgende Bedienungen erfolgen: •... -
Seite 24: Frei Wählbares Wochenprogramm Einstellen
Ist das voreingestellte Zeitintervall für den Filterwechsel 1. PC Tool Pluggit iFlow aktivieren, siehe Seite 12. überschritten, erfolgt ein Filteralarm. 2. Anweisungen im PC Tool Pluggit iFlow folgen und ge- Die Filter müssen gewechselt werden, siehe Seite 27. wünschte Parameter einstellen. - Seite 25 7. USB-Kabel durch die Windows-Funktion „Hardware si- cher entfernen“ deaktivieren und anschließend von der USB-Schnittstelle (3) abziehen. 8. Wohnraumlüftungsgerät für mindestens 30 Sekunden ausschalten. 9. Wohnraumlüftungsgerät wieder einschalten. Die neue Gerätesoftware wird aktiviert. 10. Alle Programmierungen am Wohnraumlüftungsgerät wieder einstellen. BIA Avent D160...
-
Seite 26: Fehlerbehebung
Das Kondensat kann nicht ablaufen. Kondensatleitung kontrollieren und reinigen, siehe Seite 25. Störung Der Zuluftventilator steht. Ursache Abhilfe Das Wohnraumlüftungsgerät läuft im Sommerbetrieb. Sommerbetrieb ausschalten. Die Frostschutzfunktion ist an. Warten, bis die Fortlufttemperatur mindestens 8 °C erreicht hat. BIA Avent D160... -
Seite 27: Wartung (Nutzer)
Lappen und neutralen Reinigungsmittel rei- nigen. 5. Kondensatablauf (6) reinigen und wieder mit Wasser be- füllen. 6. Nach dem Trocknen erfolgt der Einbau in umgekehrter Reihenfolge. M+P-26A-1142 1. Klappen (1) öffnen. 2. Schrauben (2) herausdrehen und Abdeckung (3) ab- nehmen. BIA Avent D160... -
Seite 28: Wärmetauscher
7. Wärmetauscher (8) mit Wasser spülen und gesamtes M+P-26A-1142 Wasser ablaufen lassen. 1. Klappen (1) öffnen. 8. Der Einbau erfolgt in umgekehrter Reihenfolge. 2. Schrauben (2) herausdrehen und Abdeckung (3) ab- nehmen. M+P-26A-1143 3. Verriegelungen (4) drehen und Kondensatwanne (5) ab- nehmen. BIA Avent D160... -
Seite 29: Filter Reinigen/Wechseln
6.2. FILTER REINIGEN/WECHSELN Verletzungsgefahr: Bevor Luft mit der Komfortlüftung von Pluggit in den Wohn- Vor dem Wechseln oder Reinigen der Filter Wohn- raum gelangt bzw. die verbrauchte Luft abgeführt wird, raumlüftungsgerät allpolig vom Stromnetz passiert sie spezielle Filter. So entsteht ein angenehmes, trennen, sonst kann es zu Verletzungen kommen. -
Seite 30: Reparatur (Fachpersonal)
2. Schrauben (2) herausdrehen und Abdeckung (3) ab- 5. Schnellverschlüsse (8) um ca. 90° drehen und nehmen. Ventilatoren (9) herausnehmen. 6. Bei Reinigung der Ventilatoren (9): Ventilatorflügel mit Druckluft oder Bürste reinigen. Hinweis: Auswuchtgewicht an den Ventilatorschaufeln nicht ent- fernen oder verschieben. BIA Avent D160... -
Seite 31: Wärmetauscher Wechseln
Seite 19. 9. Ventilatoren (9) wechseln. 10. Der Einbau erfolgt in umgekehrter Reihenfolge. M+P-26A-1143 3. Verriegelungen (4) drehen und Kondensatwanne (5) ab- nehmen. Hinweis: Bei einer Deckeninstallation darauf achten, dass sich etwas Wasser in der Kondensatwanne (5) befindet. BIA Avent D160... -
Seite 32: Hauptplatine Wechseln
4. Temperaturfühler (6) lösen. 5. Schnellverschlüsse (7) um ca. 90° drehen, Wärmetauscher (8) herausziehen und wechseln. 6. Der Einbau erfolgt in umgekehrter Reihenfolge. M+P-26A-1142 1. Klappen (1) öffnen. 2. Schrauben (2) herausdrehen und Abdeckung (3) ab- nehmen. BIA Avent D160... -
Seite 33: Temperaturfühler Wechseln
Wasser in der Kondensatwanne (5) befindet. M+P-26A-1142 1. Klappen (1) öffnen. 2. Schrauben (2) herausdrehen und Abdeckung (3) ab- nehmen. M+P-26A-1148 4. Verriegelung (6) drehen, Kabel aus Klemmen (7) lösen und Hauptplatine (8) herausziehen. 5. Alle Stecker der Hauptplatine (8) abziehen. BIA Avent D160... - Seite 34 Wasser in der Kondensatwanne (5) befindet. M+P-26A-1149 6. Schraube (9) herausdrehen, Temperaturfühler (10), (11), (12) und (13) lösen und herausziehen. 7. Der Einbau erfolgt in umgekehrter Reihenfolge. M+P-26A-1148 4. Verriegelung (6) drehen, Kabel aus Klemmen (7) lösen und Hauptplatine (8) herausziehen. BIA Avent D160...
-
Seite 35: Protokolle Vorbeugende Wartung
Seite 25 (Nutzer) Kondensatablauf Kondensatablauf und Kondensatlei- siehe Seite 25 (Nutzer) tung reinigen. Wärmetauscher Wärmetauscher reinigen. siehe Seite 26 (Nutzer) Filter Filter reinigen oder wechseln. siehe Seite 27 (Nutzer) Ventilatoren Ventilatorflügel reinigen. siehe Seite 28 (Fachpersonal) BIA Avent D160... -
Seite 36: Inbetriebnahme-Protokoll
9. INBETRIEBNAHME-PROTOKOLL Hinweis: Bewahren Sie dieses Protokoll gut auf. Im Falle einer Reklamation während der Gewährleistungsfrist ist es auf Verlangen von Pluggit bzw. des autorisierten Fachhandels als Beleg auf Ersatzleistung vorzulegen. Inbetriebnehmer Fachbetrieb Firma Name Straße Ort/PLZ Telefon Email Bauvorhaben/Bauherr Tel.:... -
Seite 37: Außerbetriebnahme/Entsorgung
Stoffen hergestellt. Alle Verpackungsmaterialien sind nach den örtlichen Be- stimmungen zu entsorgen. 10.3. ALTGERÄT Das Wohnraumlüftungsgerät enthält wertvolle Stoffe und Substanzen, die nicht in den Restmüll gelangen sollten. Das Altgerät kann zur Wiederverwertung einem örtlichen Recyclingbetrieb übergeben werden. BIA Avent D160... -
Seite 38: Garantiebedingungen Der Pluggit Gmbh
Avent D und Avent R, die ab dem 01.01.2010 in Betrieb ge- tieschadens erforderlich sind, nicht aber vom Hersteller nommen wurden, gibt die Pluggit GmbH eine Garantie von vorgeschriebene oder empfohlene Wartungs-, Inspek- 6 Jahren nach den beim Kauf geltenden Garantiebedin- tions-, Reinigungs- oder Pflegearbeiten. -
Seite 39: Jahre Garantie
Brand oder Explosion c) durch die Verwendung keiner Originalteile der Pluggit GmbH Jährliche Wartung d) wenn die Pluggit Planungs- und Installationsvor- schriften nicht eingehalten wurden § 4 Voraussetzung für Garantieansprüche Voraussetzung für jegliche Garantieansprüche ist, dass der Aufbewahrung von Kauf- oder Service-Rechnungen und... -
Seite 40: Service-Intervalle
* ________ / ________ kontrolliert gewechselt am: _____________ * ________ / ________ kontrolliert gewechselt am: _____________ * ________ / ________ kontrolliert gewechselt am: _____________ * ________ / ________ Datum / Stempel & Unterschrift Fachbetrieb * Verwendete Filterklasse: Zuluft / Abluft BIA Avent D160... - Seite 41 * ________ / ________ kontrolliert gewechselt am: _____________ * ________ / ________ kontrolliert gewechselt am: _____________ * ________ / ________ kontrolliert gewechselt am: _____________ * ________ / ________ Datum / Stempel & Unterschrift Fachbetrieb * Verwendete Filterklasse: Zuluft / Abluft BIA Avent D160...
-
Seite 42: Registrierungsformular
Das Verteilsystem (Außenluft / Zuluft / Name: Abluft / Fortluft) ist von Pluggit Das Verteilsystem (Außenluft / Zuluft / Straße: Abluft / Fortluft) ist nicht von Pluggit PLZ/Ort: Zusätzliche Einbauten im Verteilsystem: Tel.: Außenluftansaugung über Erdwärmetauscher Vorheizregister (z. B. Sole-EWT, APHR) -
Seite 43: Ce-Konformitätserklärung
14. CE-KONFORMITÄTSERKLÄRUNG M+P-26A-1283 BIA Avent D160... - Seite 44 1254/2014 jährliche Einsparung an Heizenergie (JEH) 92,4 47,2 21,4 [kWh Prim./a] je Klimazone (kalt, durchschnittlich, warm) Pluggit GmbH | Valentin-Linhof-Straße 2 | DE-81829 München Telefon +49 (0)89 41 11 25-0 | Telefax +49 (0)89 41 11 25-100 info@pluggit.com | www.pluggit.com...
- Seite 45 [kWh/a] je Klimazone (kalt, durchschnittlich, warm) jährliche Einsparung an Heizenergie (JEH) 93,5 47,8 21,6 [kWh Prim./a] je Klimazone (kalt, durchschnittlich, warm) Pluggit GmbH | Valentin-Linhof-Straße 2 | DE-81829 München Telefon +49 (0)89 41 11 25-0 | Telefax +49 (0)89 41 11 25-100 info@pluggit.com | www.pluggit.com...
-
