4. INSTALLATION (FACHPERSONAL)

Warnhinweis:
Die Installation des Wohnraumlüftungsgeräts darf
nur von qualifiziertem Fachpersonal durchgeführt
werden, sonst kann es zu Verletzungen oder
Beschädigungen kommen.
Warnhinweis:
Um die Anlage vor Schmutz und Feuchtigkeit zu
schützen, müssen alle Öffnungen bis zur Inbetrieb-
nahme, z.B. durch einen Bauschutz, verschlossen
bleiben.
4.1.

HINWEISE ZUR INSTALLATION

• Das Wohnraumlüftungsgerät kann in trockenen
Räumen über 12 °C, wie z.B. im Hauswirtschaftsraum,
eingebaut werden.
Hinweis:
Sinkt die Temperatur im Aufstellraum unter 12 °C, kann
es vereinzelt zu Tauwasserbildung an der Gerätever-
kleidung kommen.
• Das Wohnraumlüftungsgerät so platzieren, dass die
Außen- und Fortluftleitungen auf kürzestem Weg aus
dem Haus geführt werden können.
• Die von dem Wohnraumlüftungsgerät ausgehenden
Schwingungen müssen gedämpft werden. Das Wohn-
raumlüftungsgerät muss schallentkoppelt installiert
werden.
• Der Einbau des Wohnraumlüftungsgeräts Avent P190,
P310 erfolgt mittels einer Wandschiene.
• Der Einbau des Wohnraumlüftungsgeräts Avent P460
und optional für das Avent P310 erfolgt mittels einer
Konsole zur Wandmontage APK02.
• Das Wohnraumlüftungsgerät muss für alle Wartungs-
und Reparaturarbeiten frei zugänglich sein.
• Es müssen die richtigen Einstellungen der Luftvolu-
menströme gemäß DIN 1946 Teil 6 beachtet werden.
• Das Wohnraumlüftungsgerät erst nach Beendigung
aller Installationsarbeiten in Betrieb nehmen.
10
BIA Avent P190/P310/P460
4.2. WOHNRAUMLÜFTUNGSGERÄT AVENT P190,
P310 INSTALLIEREN
4.2.1.

Vorbereitende Arbeiten

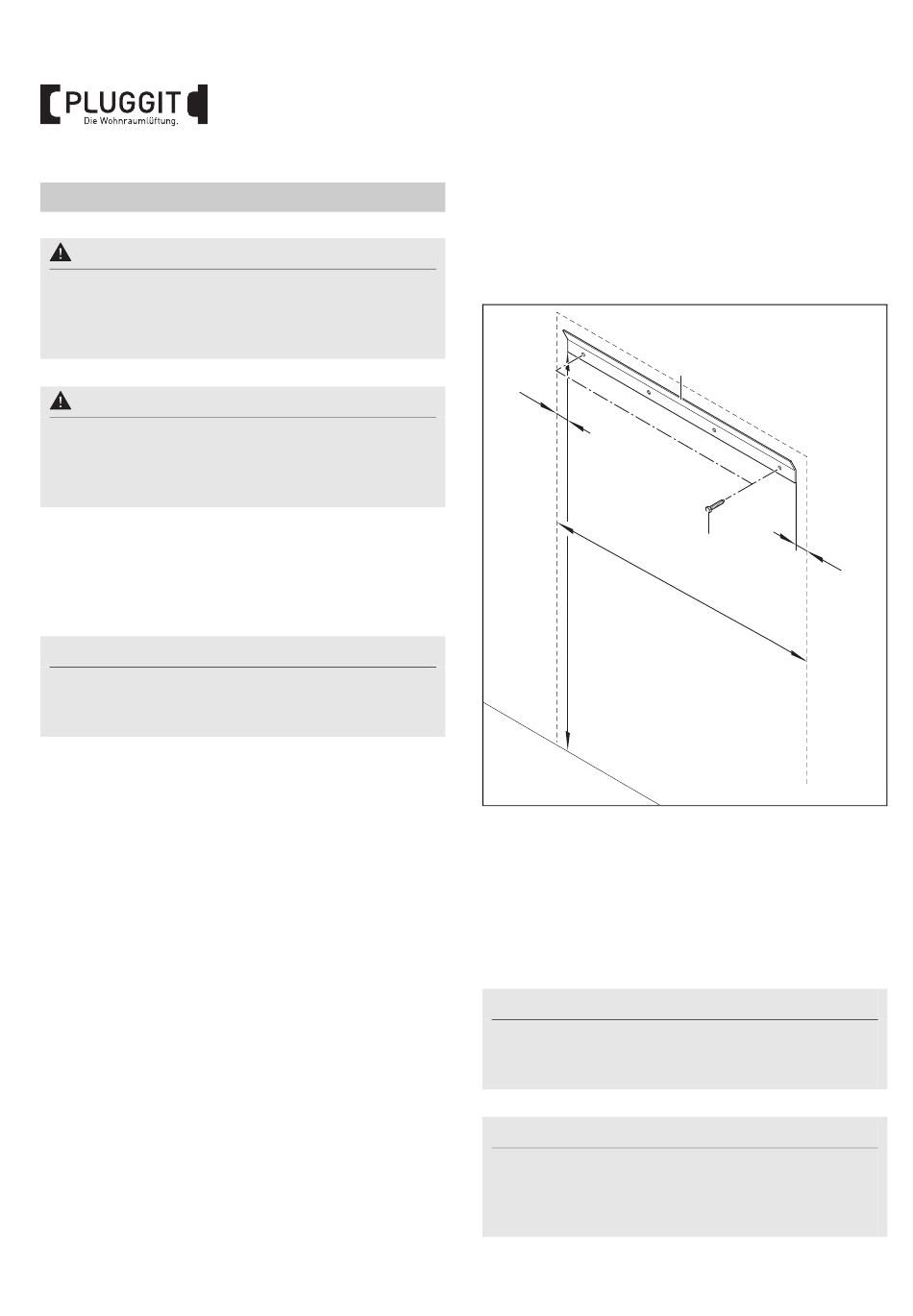

Wandschiene befestigen
A
C
1. Wandschiene (1) waagerecht ausrichten und Bohrlöcher
erstellen.
A 75 mm (links oder rechts von der Wand entfernt)
B Avent P190 = 600 mm
Avent P310 = 700 mm
C 1350 mm (inkl. Platzbedarf für Kondensatanschluss)
2. Wandschiene (1) mit Schrauben (2) befestigen.
Hinweis:
Schrauben (2) sind nicht im Lieferumfang enthalten.
Schrauben (2) mit passenden Dübeln entsprechend dem
Mauerwerk wählen.
Hinweis:
Wird das Avent P190, P310 mit IPP46 90°-Bögen nach
hinten zur Wand angeschlossen, müssen statt der
Wandschiene (1) die Wandabstandshalter APDH befes-
tigt werden, siehe Seite 11.
1
2
A
B
M+P-26A-1090
