3. SYSTEMÜBERSICHT
5.2
4.2
18.2

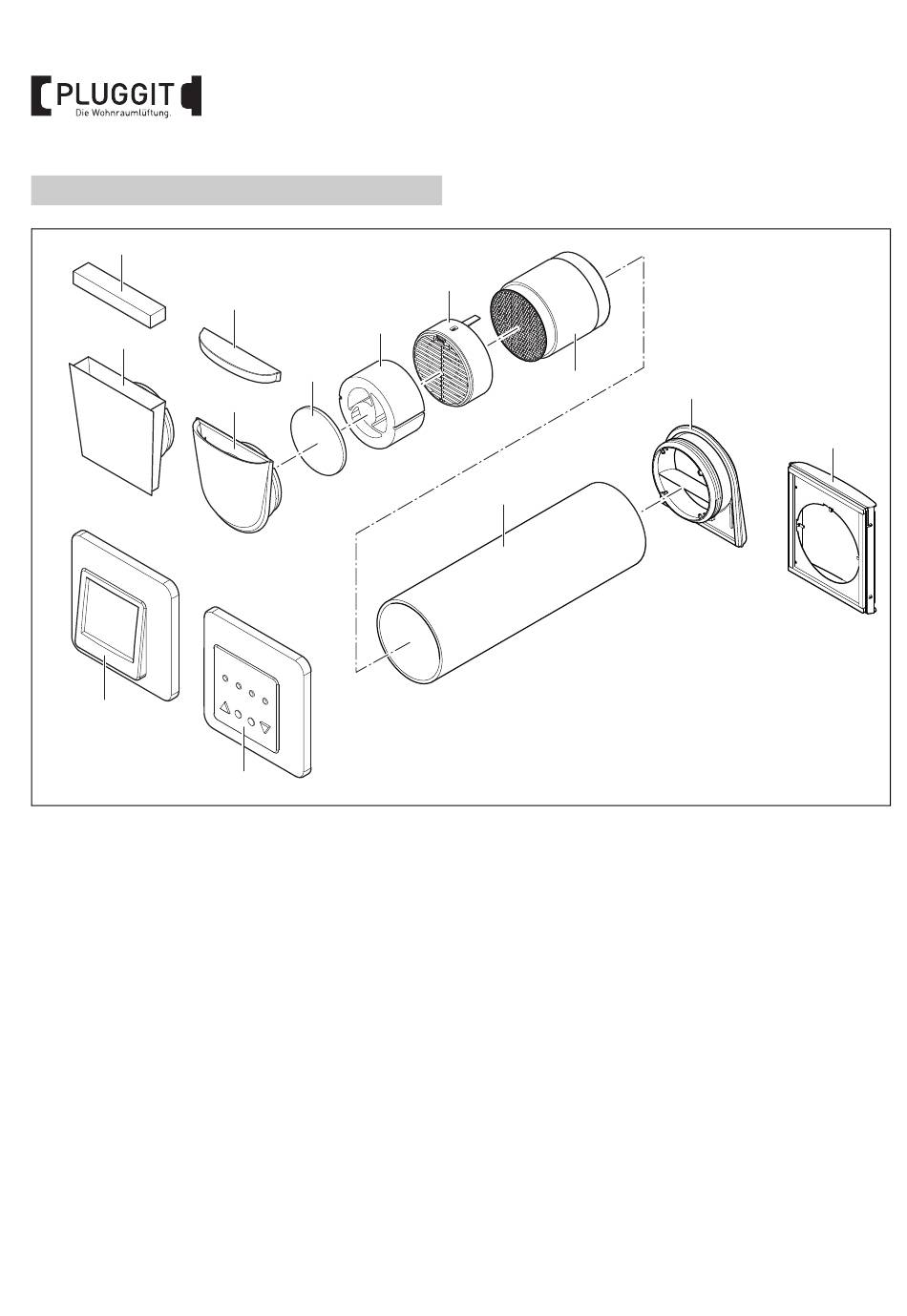

Beispieldarstellung
1
Einschubrohr
2.1 Schallschutz-Außenblende
2.2 Außenhaube (alternativ)
4.1 Schallschutz-Innenblende
4.2 Design-Innenblende (alternativ)
5.1 Verschlusskappe
5.2 Verschlusskappe (alternativ)
6
Schalldämmset ICV1603K (optional)
7
Staubfilter
8
Lüfter-Einheit
9
Wärmetauscher-Einheit
18.1 LED Steuerung
18.2 Touch Steuerung (alternativ)
4
BIA iconVent 170
5.1
6
7
4.1
18.1
8
9
1
Das Einzelwohnraumlüftungsgerät iconVent 170 besteht
aus den hier dargestellten Einzelteilen.
Der Einbau erfolgt grundsätzlich in einer Außenwand. Das
Einschubrohr (1), in das die Lüfter-Einheit (8) und die
Wärmetauscher-Einheit (9) hineingeschoben werden, wird
fest mit der Außenwand verklebt.
Die Schallschutz-Außenblende (2.1), die Schallschutz-
Innenblende (4.1) und Design-Innenblende (4.2) werden
werkzeuglos installiert.
Die Außenhaube (2.2) wird verschraubt.
Alle Hauben und Blende dienen als Abschluss des Systems
und sorgen mit ihrer strömungsoptimierten Form für eine
effizientere Luftführung.
Die Steuerung des Systems erfolgt durch die LED
Steuerung (18.1) oder Touch Steuerung (18.2).
2.1
2.2
