4. INSTALLATION
Hinweis:
Lesen Sie sich die Anweisungen vor Beginn der
Installation sorgfältig durch.
4.1.
BENÖTIGTES WERKZEUG
Für die Installation werden folgende Werkzeuge benötigt:
• Kernbohrgerät mit Bohrkrone Ø 162 mm
• Stichsäge zum Sägen von Kunststoffen
• Hammer und Meißel für Leitungsschächte
• Unterputzdose, doppelte Ausführung bei Verwendung
des Unterputz-Netzteils
• Unterputzdose, einzelne Ausführung bei Verwendung
des Hutschienen-Netzteils
• Montagekleber ICV160MK
• Installationskabel 3x 0,5 mm² LiYY
4.2.
ELEKTRISCHE INSTALLATION
Die iconVent 175 sind nur in Verbindung mit der Steuerung
ICV175BC zu betreiben.
Es lassen sich verschiedene Funktionen, wie z.B. die
Wärmerückgewinnung oder das Durchlüften einstellen. Je
nach Bedarf kann die Drehzahl der Lüfter-Einheit gesteuert
werden. Darüber hinaus zeigt die Steuerung anstehende
Filterwechsel an.
Bis zu sieben iconVent-Geräte können flexibel, sternförmig
an eine Steuerung angeschlossen werden. Sollen mehr als
sieben Geräte in eine Wohneinheit integriert werden, muss
mit einer weiteren Steuerung ein zweites unabhängiges
System aufgebaut werden.
Wenn eine ungerade Anzahl an iconVent-Geräten installiert
werden soll, muss dies über die Einstellung der Dip-
Schalter erfolgen, siehe Seite 11. Die Zu- und Abluft wird so
geregelt, dass die Geräte stets im balancierten Volumen-
strom arbeiten.
Die Steuerung kann an einer beliebigen Stelle platziert
werden. Die zu verlegenden Leitungen müssen 3-polig sein.
Pluggit empfiehlt das Installationskabel 3x 0,5 mm² LiYY.
Um eine ausreichende Spannungsversorgung zu gewähr-
leisten darf die Leitungslänge von der Steuerung zur Lüfter-
Einheit maximal 50 m betragen. Die Gesamtkabellänge von
ca. 200 m darf nicht überschritten werden.

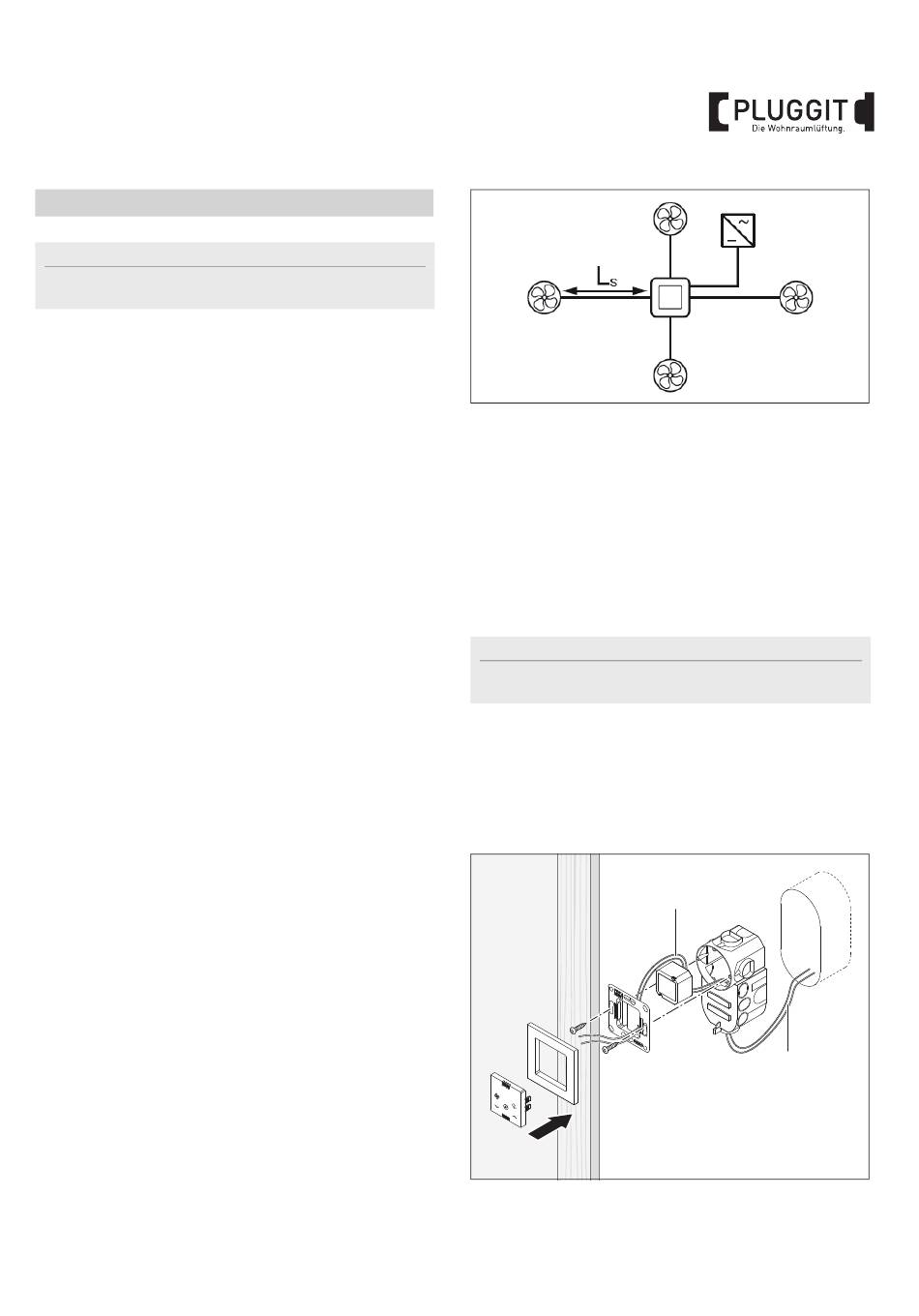

Beispiel für eine sternförmige Verkabelung
4.2.1.
Steuerung installieren
Bei der Steuerung ICV175BC muss zusätzlich eine Daten-
leitung von der Steuerung zu jedem iconVent-Gerät verlegt
werden.
Setzen Sie die Steuerung auf Normhöhe (ca. 1,10 m über
Fertigfußboden) in die Wand ein. In der tiefen Unterputz-
dose kann ebenfalls das Unterputz-Netzteil platziert
werden.
Hinweis:
Die handelsübliche Unterputzdose ist nicht im Liefer-
umfang enthalten und muss bauseitig gestellt werden.
Unterputz-Netzteil installieren
Vom Installationsort der Steuerung müssen folgende Kabel
verlegt werden:
• Datenleitung (3x 0,5 mm²) zu jeder Lüfter-Einheit
• Netzkabel 230 V zum Verteilerkasten
1. Führen Sie das Anschlusskabel der Lüfter-Einheit und
das Netzkabel aus dem Wandausbruch in die Unterputz-
dose.
12 V
230 V
M+P-26A-2491
BIA iconVent 175
9
