4. INSTALLATION (FACHPERSONAL)
Warnhinweis:
Die Installation des Wohnraumlüftungsgeräts darf
nur von qualifiziertem Fachpersonal durchgeführt
werden, sonst kann es zu Verletzungen oder
Beschädigungen kommen.
4.1.
HINWEISE ZUR INSTALLATION
• Das Wohnraumlüftungsgerät kann in der Küche, im Bad,
im WC oder im Abstellraum installiert werden.
• Das Wohnraumlüftungsgerät so platzieren, dass die
Außen- und Fortluftleitungen auf kürzestem Weg aus
dem Haus geführt werden können.
• Die Installation des Wohnraumlüftungsgeräts kann
waagerecht oder senkrecht erfolgen.
Hinweis:
Für die senkrechte Installation ist das Wohnraumlüf-
tungsgerät AR100U (Artikel-Nr. 352412) und das spezi-
elle Kondensatset ARKS zu verwenden.
• Das Wohnraumlüftungsgerät muss für alle Wartungs-
und Reparaturarbeiten frei zugänglich sein.
• Die von dem Wohnraumlüftungsgerät ausgehenden
Schwingungen müssen gedämpft werden. Das Wohn-
raumlüftungsgerät muss schallentkoppelt installiert
werden.
• Es müssen die richtigen Einstellungen der Luftvolu-
menströme beachtet werden. Der Luftstrom darf nicht
behindert werden.
• Das Wohnraumlüftungsgerät erst nach Beendigung
aller Installationsarbeiten in Betrieb nehmen.
4.2.
WOHNRAUMLÜFTUNGSGERÄT INSTALLIEREN
4.2.1.
Einbaulage Wohnraumlüftungsgerät

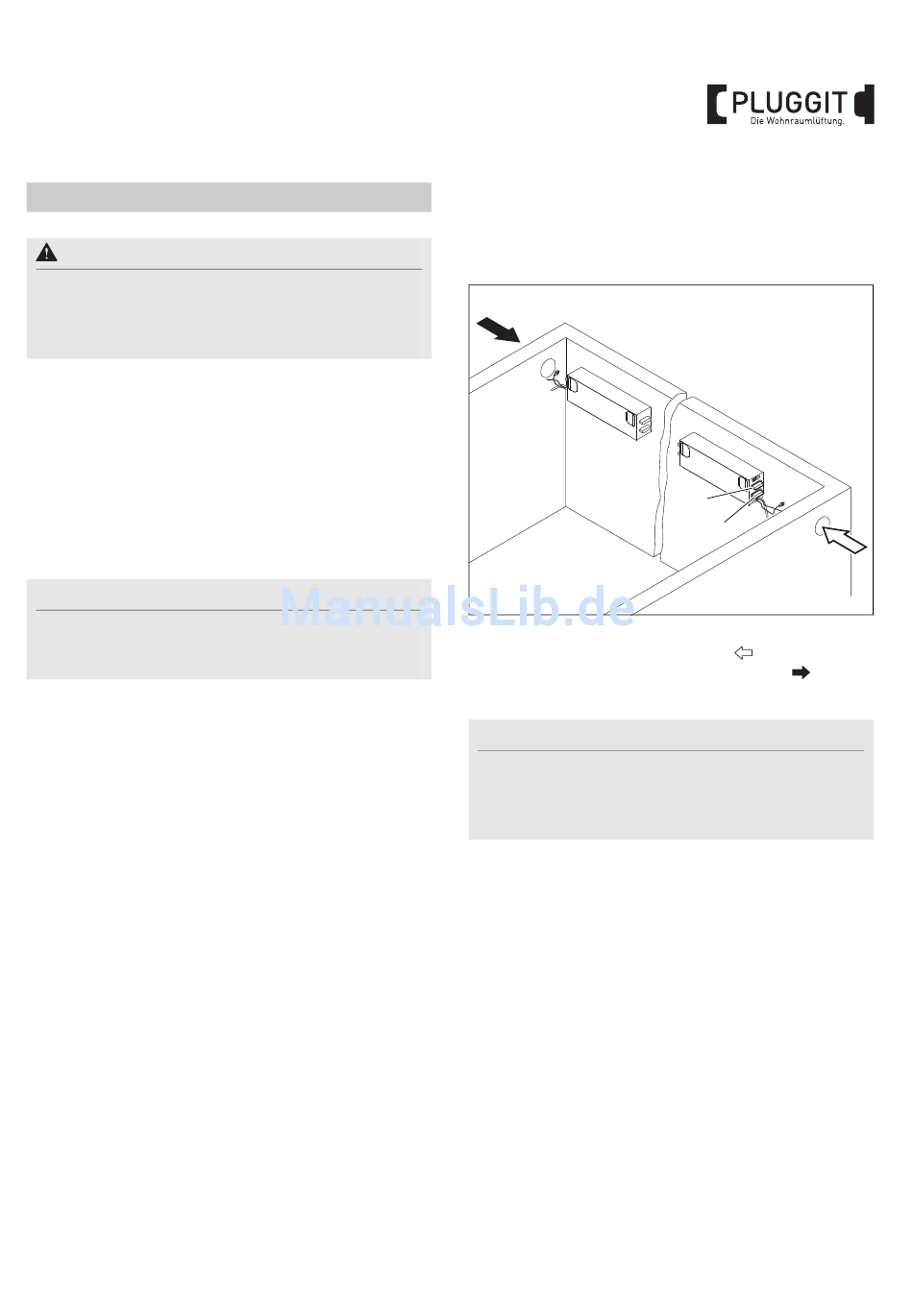

Bei waagerechter Installation
Werkseitig befindet sich der Anschluss für Außenluft (1)
und Fortluft (2) in Strömungsrichtung
Werden die Anschlüsse in Strömungsrichtung
tigt, Abdeckungen wechselseitig tauschen, siehe Seite 7.
Hinweis:
Die Außen- und Fortluftleitungen in IsoPlugg Compact
Dämmrohren ausführen und diese immer im Gefälle zur
Außenwandhaube installieren. Nur so kann anfallendes
Kondensat ablaufen.
oor
air
Outd
enlu
ft
air
Auß
ust
Fort
Exha
luft
1
tz-Ka
bel
e
Zusa
Opti
on
Cabl
2
M+P-26A-0077
.
benö-
5
BIA Avent R100
