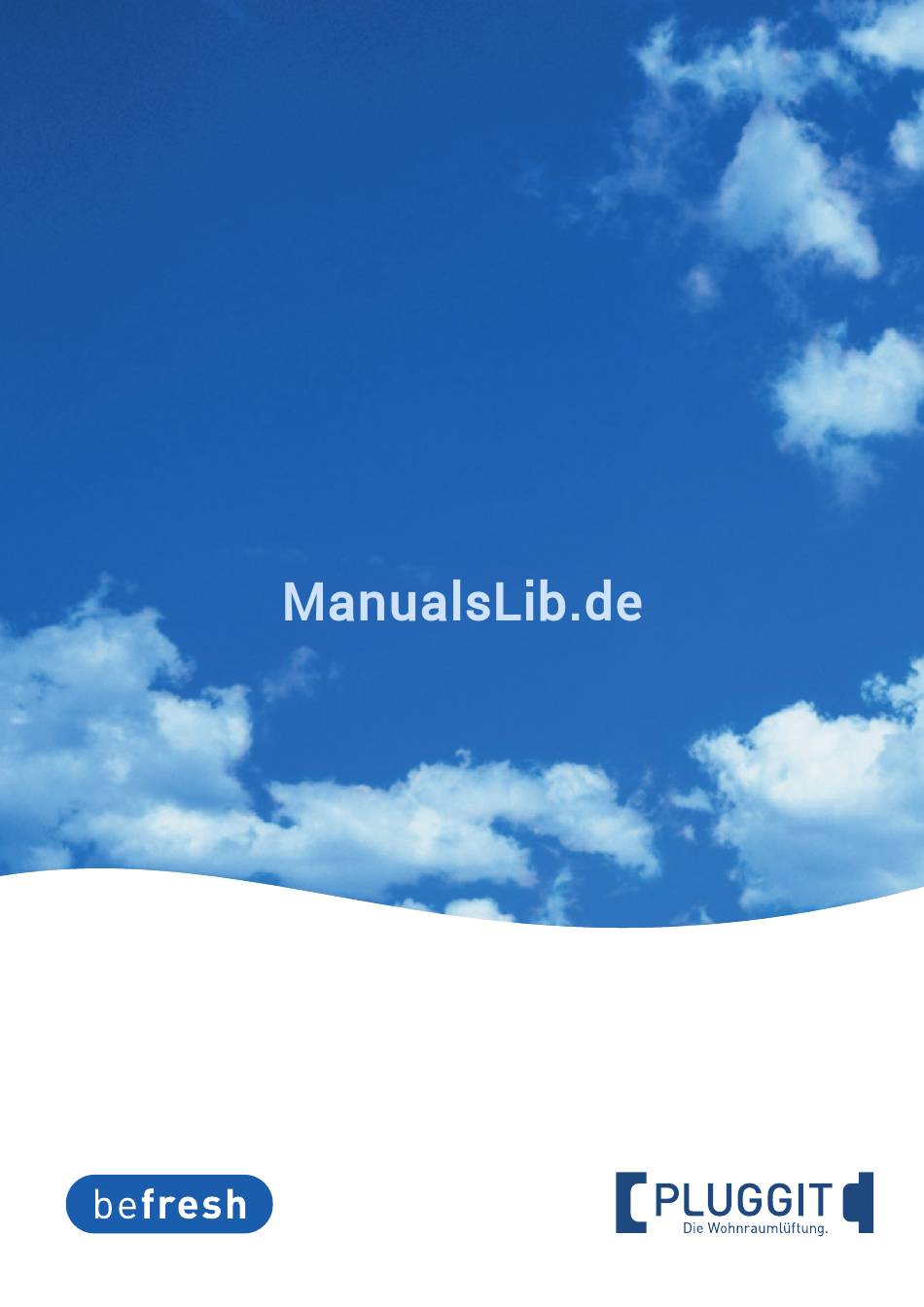

- Seite 1 Betriebs- und Installationsanleitung PluggMar PM900W...
-
Seite 3: Inhaltsverzeichnis
Installation .......................... 3 3.1. Aussparung Mauerwerk erstellen ..................3 3.1.1. Außendämmung ......................3 3.1.2. Installation Aufputz ....................4 3.2. PluggMar PM900W ......................5 3.3. Raumregler PMBTW ......................6 3.3.1. Anschlussplan PMBTW ..................... 6 Außerbetriebnahme/Entsorgung ..................7 4.1. Außerbetriebnahme bei Ausbau ..................7 4.2. -
Seite 4: Allgemeine Sicherheitshinweise
• Der Luftanschluss erfolgt ausgehend vom Frischluft- gerät über einen PluggFlex-Kanal PK200. • Bauseits muss ein Stellantrieb 230 V AC, 50 Hz instal- liert werden. • Bis zur Inbetriebnahme des PluggMar PM900W den bei- liegenden Putzschutz befestigen. Hinweis: Wird die Außenluft z.B. durch einen Hygiene-Luft-Erd- wärmetauscher GTC oder einen Vorheizregister vorge-... -
Seite 5: Installation
3.1.1. Außendämmung 3. INSTALLATION Der PluggMar PM900W ist an der Rückseite nicht wärme- gedämmt. Um die Wärmedämmung der Außenwand zu er- halten und Wärmeverluste zu verringern, sollte hinter dem 3.1. AUSSPARUNG MAUERWERK ERSTELLEN PluggMar eine zusätzliche Dämmung angebracht werden. Die erforderliche Mindestdicke zur Erhaltung des U-Wertes (früherer k-Wert) der Außenwand ist abhängig von der Wär-... -
Seite 6: Installation Aufputz
Wandaufbau Kalksandstein 1 Kalksandstein 2 PluggMar PM900W 3 Putz 4 Boden 5 Außendämmung Mindestwandstärke 1 177 mm Mindestwandstärke 2 240 mm 3.1.2. Installation Aufputz Ist die Installation im Mauerwerk nicht erwünscht oder die Statik des Gebäudes erfordert es, kann der PluggMar (1) auch in eine Vormauerung (650 mm) oder mit dem Aufputz- Montageset AM900 (2) vor der Wand installiert werden. -
Seite 7: Pluggmar Pm900W
3.2. PLUGGMAR PM900W M+P-26A-0561 1. PluggMar PM900W (1) in Aussparung (2) einsetzen und Warnhinweis: mit Schrauben (3) festschrauben. Wird nachträglich kein Putz aufgetragen, PluggMar Darauf achten, dass die Heizungsleitungen (11) PM900W (1) durch Bohrungen (4) mit Schrauben (3) gegen Verdrehen fixiert sind, da es sonst durch festschrauben. -
Seite 8: Raumregler Pmbtw
Der Raumregler ist ein elektronischer Zweipunktregler für die Installation in einer Standard-Unterputz-Dose Ø 55 mm. Der Raumregler dient zur individuellen Einzel- raumregelung des PluggMar PM900W. Eine detaillierte Beschreibung zur Installation und Bedie- nung des Raumreglers PMBTW entnehmen Sie bitte der se- paraten Anleitung. -
Seite 9: Außerbetriebnahme/Entsorgung
40 x 25 mm 4.3. ALTGERÄT Netzspannung 230 V AC, 50 Hz Der PluggMar PM900W enthält wertvolle Stoffe und Sub- max. Leistungsaufnahme 4 W stanzen, die nicht in den Restmüll gelangen sollten. Schaltstrom max. 3 A Das Altgerät kann zur Wiederverwertung einem örtlichen Recyclingbetrieb übergeben werden. -
Seite 10: Abmessungen
5.2. ABMESSUNGEN M+P-26A-0560 5.3. DRUCKVERLUST Breite Blende Glas 1000 mm Höhe Blende Glas 440 mm Tiefe 104 mm Einbautiefe 63 mm (PluggMar ohne Dämmung) Breite Halter 78 mm [Pa] Einbaubreite 900 mm Tiefe Halter 52 mm Einbauhöhe 390 mm Höhe Übergangsstück FI200 54 mm Breite Übergangsstück FI200 165 mm... -
Seite 11: Durchflusswiderstand
[kPa] Druckverlust [kg/h] Wasserdurchsatz 5.5. HEIZLEISTUNG Der PluggMar PM900W gibt seine Leistung abhängig von Bitte beachten Sie, dass die Wärmerückgewinnung des der zugeführten Luftmenge und der gewählten Vorlauftem- Frischluftgeräts bei der angegebenen Heizleistung noch peratur ab. nicht berücksichtigt wurde. Diese kann als Reduzierung der Heizlast in der Berechnung nach DIN EN 12831 berücksich-... -
Seite 12: Eu-Konformitätserklärung
6. EU-KONFORMITÄTSERKLÄRUNG M+P-26A-0549 BIA PM900W... -
Seite 13: Notizen
