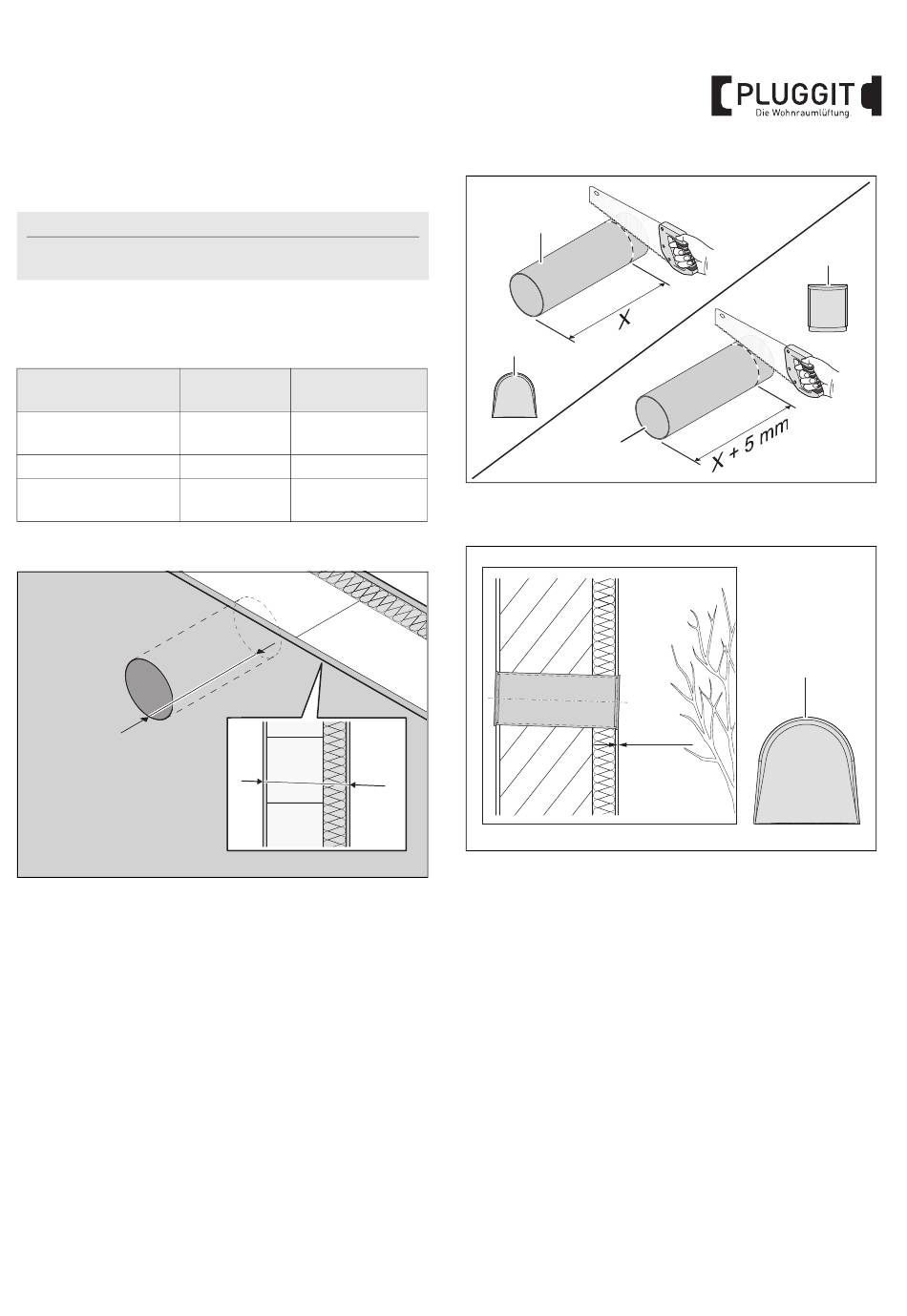

6.2.
EINSCHUBROHR EINBAUEN
Hinweis:
Bei dem Einsatz einer Sonderlösung beachten Sie bitte
die separat beiliegenden Installationshinweise.
Die minimale Wandstärke des Mauerwerks bzw. die Länge
des Einschubrohrs ist abhängig vom gewählten Außen-
wandabschluss oder der verwendeten Sonderlösung.
Außenwand-
Wandstärke*
abschluss
Schallschutz-Außen-
blende
Außenhaube
Sonderlösung
Laibung
* Je nach baulichen Gegebenheiten und Wandaufbauten sind die not-
wendigen Wandstärken im Detail zu überprüfen.
x
1. Messen Sie die vorhandene Wandstärke des Mauer-
werks. Falls die Putzarbeiten noch nicht abgeschlossen
sind, berechnen Sie einen zusätzlichen Überstand ent-
sprechend der späteren Putzdicke.
Länge
Einschubrohr
360 mm
360 mm
305 mm
310 mm
385 mm
310 mm
x
M+P-26A-1923
1
2.1
1
2. Trennen Sie das Einschubrohr (1) mit einer Stichsäge
auf das erforderliche Maß.
0 mm
Bei der Verwendung der Schallschutz-Außenblende (2.1):
Das Einschubrohr muss innen und außen bündig ab-
schließen.
2.2
M+P-26A-1924
2.1
M+P-26A-1926
21
BIA iconVent 170
