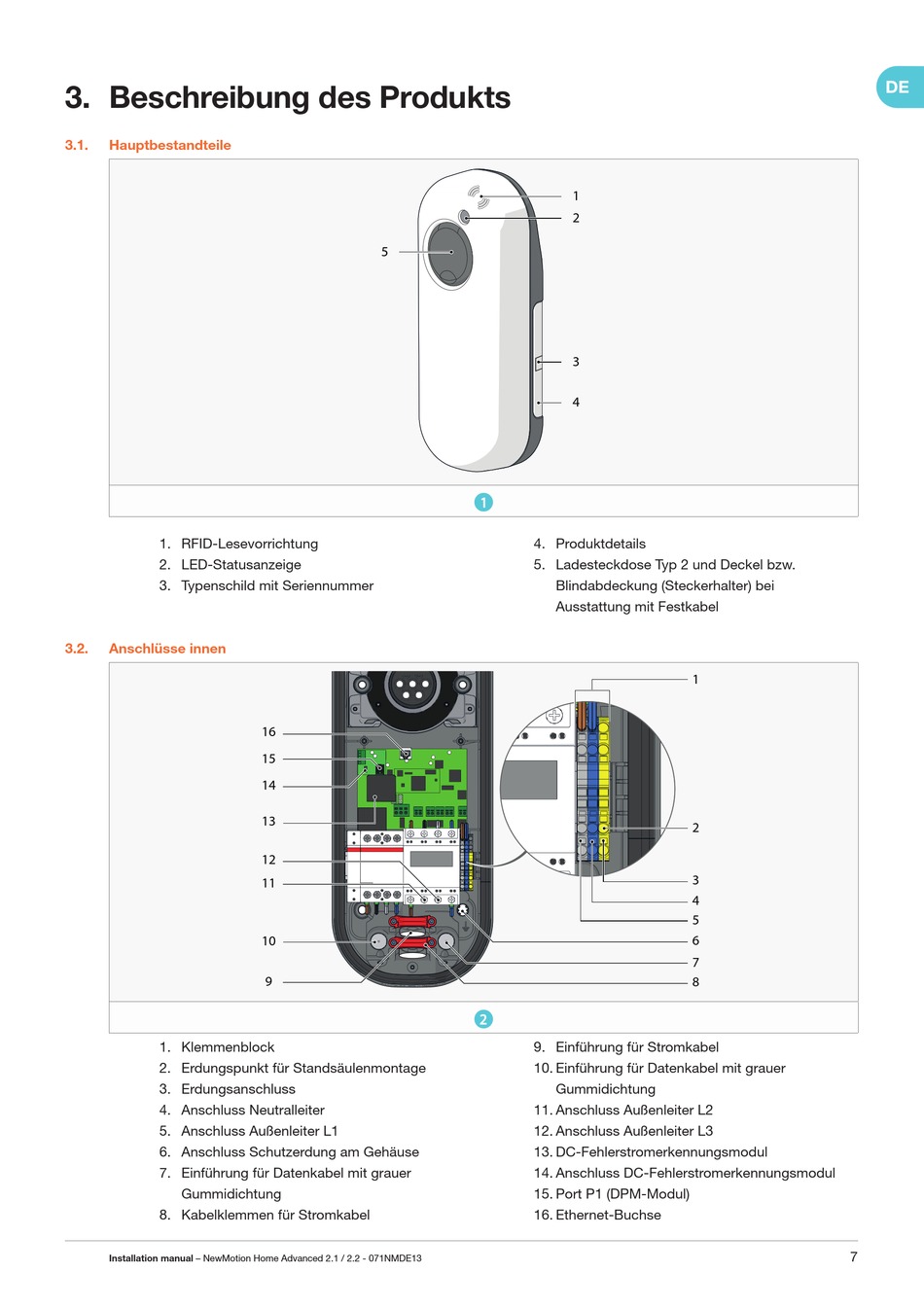

3. Beschreibung des Produkts

3.1.

Hauptbestandteile

1. RFID-Lesevorrichtung
2. LED-Statusanzeige
3. Typenschild mit Seriennummer
3.2. Anschlüsse innen
1. Klemmenblock
2. Erdungspunkt für Standsäulenmontage
3. Erdungsanschluss
4. Anschluss Neutralleiter
5. Anschluss Außenleiter L1
6. Anschluss Schutzerdung am Gehäuse
7. Einführung für Datenkabel mit grauer
Gummidichtung
8. Kabelklemmen für Stromkabel
Installation manual – NewMotion Home Advanced 2.1 / 2.2 - 071NMDE13
5
16
15
14
13
12
11
10
9
1
2
3
4
1
4. Produktdetails
5. Ladesteckdose Typ 2 und Deckel bzw.
Blindabdeckung (Steckerhalter) bei
Ausstattung mit Festkabel
2
9. Einführung für Stromkabel
10. Einführung für Datenkabel mit grauer
Gummidichtung
11. Anschluss Außenleiter L2
12. Anschluss Außenleiter L3
13. DC-Fehlerstromerkennungsmodul
14. Anschluss DC-Fehlerstromerkennungsmodul
15. Port P1 (DPM-Modul)
16. Ethernet-Buchse
1
2
3
4
5
6
7
8
7
