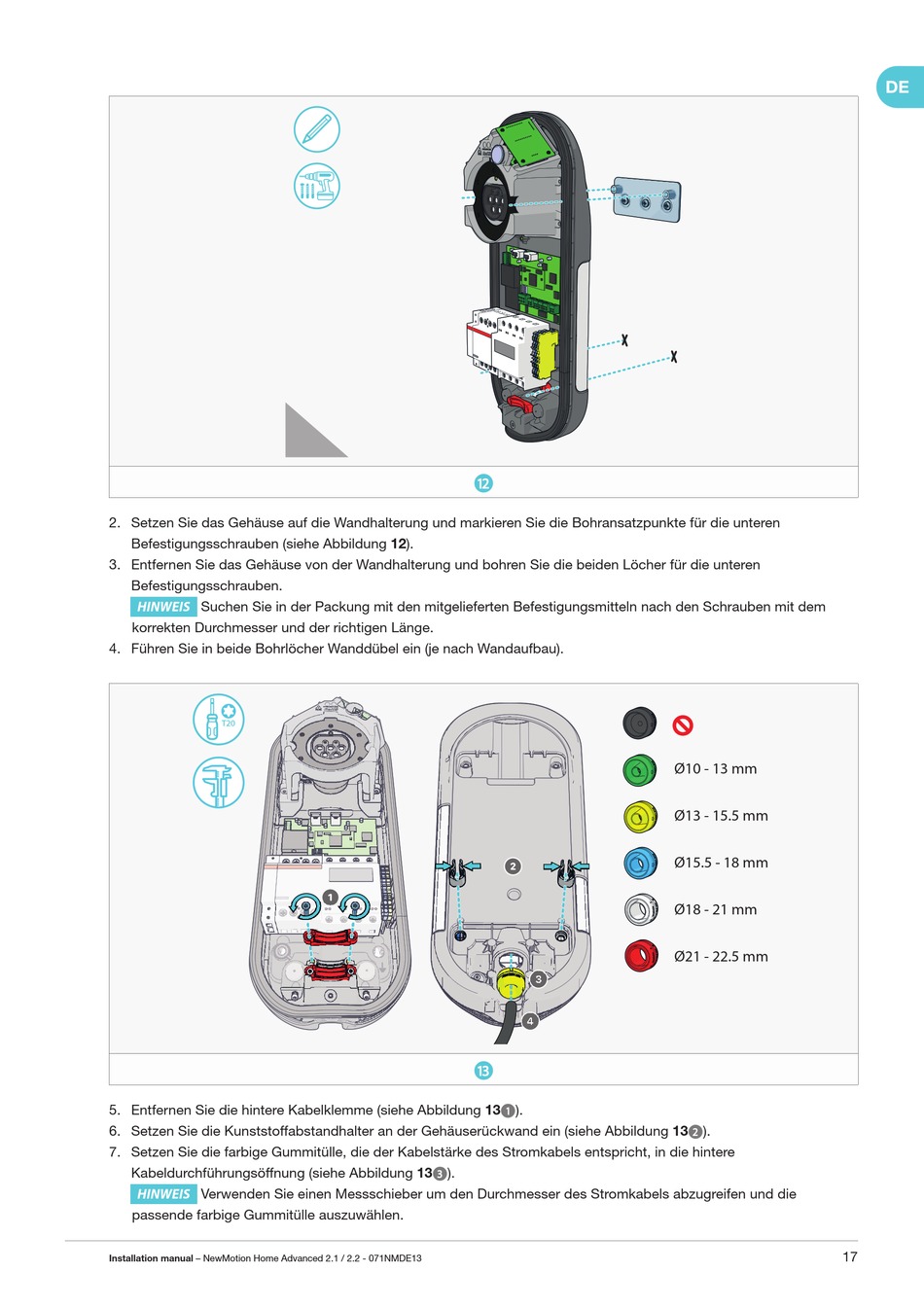

2 . Setzen Sie das Gehäuse auf die Wandhalterung und markieren Sie die Bohransatzpunkte für die unteren
Befestigungsschrauben (siehe Abbildung 12 ).
3 . Entfernen Sie das Gehäuse von der Wandhalterung und bohren Sie die beiden Löcher für die unteren
Befestigungsschrauben.
HINWEIS
Suchen Sie in der Packung mit den mitgelieferten Befestigungsmitteln nach den Schrauben mit dem
korrekten Durchmesser und der richtigen Länge.
4 . Führen Sie in beide Bohrlöcher Wanddübel ein (je nach Wandaufbau).
T20
5 . Entfernen Sie die hintere Kabelklemme (siehe Abbildung
6 . Setzen Sie die Kunststoffabstandhalter an der Gehäuserückwand ein (siehe Abbildung
7 . Setzen Sie die farbige Gummitülle, die der Kabelstärke des Stromkabels entspricht, in die hintere
Kabeldurchführungsöffnung (siehe Abbildung
HINWEIS Verwenden Sie einen Messschieber um den Durchmesser des Stromkabels abzugreifen und die
passende farbige Gummitülle auszuwählen.
Installation manual – NewMotion Home Advanced 2.1 / 2.2 - 071NMDE13
e
r
131 ).
133
).
Ø10 - 13 mm
Ø13 - 15.5 mm
Ø15.5 - 18 mm
Ø18 - 21 mm
Ø21 - 22.5 mm
132 ).
