Inhaltszusammenfassung für newmotion Home Basic Edition 7

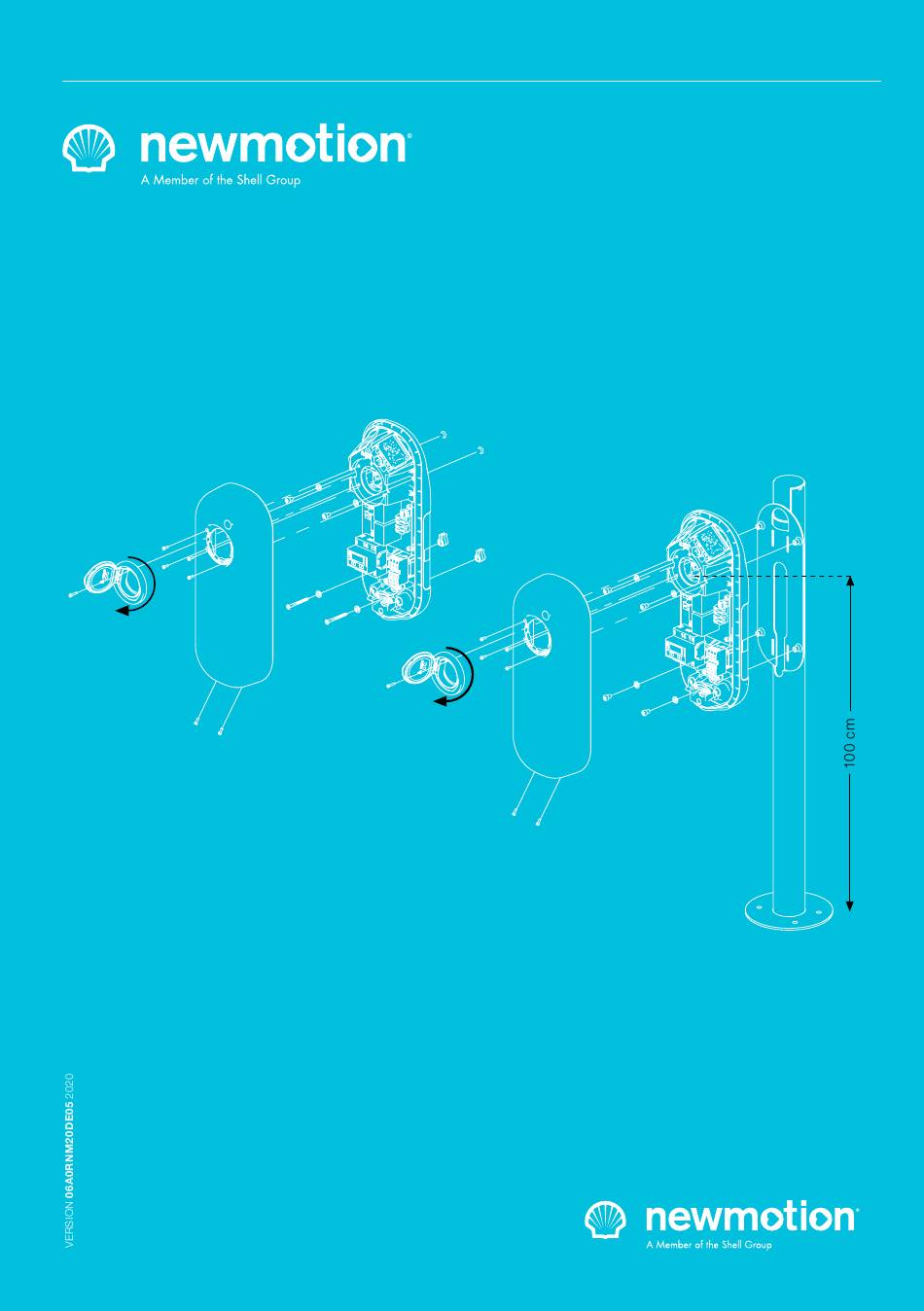

- Seite 1 INSTALLATIONSANLEITUNG – DE Home Basic Edition 7 Home Basic Edition 11...
-
Seite 3: Einleitung
Schutzkomponente durch einen anderen Typ. VERWENDUNGSZWECK Überprüfen Sie zuerst die vollständige Installation, um festzustellen, ob diese Komponente mit den bereits Vielen Dank, dass Sie sich für eine NewMotion vorhandenen Installationskomponenten verwendet Ladestation für Elektrofahrzeuge (EV) entschieden haben. werden kann. Diese Ladestation dient zum Laden der Batterien Bevor Sie die Ladestation einschalten, überprüfen... -
Seite 4: Betrieb Der Ladestation
2. BETRIEB DER LADESTATION Diese ausgewählte Ladestation ist nicht mit einem Backoffice verbunden. Für diese Ladestation stehen weder Onlinedienste noch Remote-Support zur Verfügung. Im Falle eines Fehlers oder Problems ist eine Unterstützung durch den Installateur vor Ort erforderlich. INSTALLATIEHANDLEIDING – P4 VERSION 0129NM02INT01 INSTALLATIONSANLEITUNG –... -
Seite 5: Produktübersicht
3. PRODUKTÜBERSICHT 3.1 MONTAGE, VERPACKUNGSINHALT UND ERFORDERLICHE WERKZEUGE Paketinhalt der Ladestation Erforderliche Werkzeuge und zusätzliche Materialien (nicht mitgeliefert) Wandmontage - Ladestation; - 4x 6,3 mm x 70 mm selbstschneidende - Gummitüllen (verschiedene Größen); Flachkopfschrauben (DIN 7981C) aus Edelstahl (A4); - 2x Kunststoff-Abstandshalter; - 1x Schraube M4 x 16 mm (Torx);... -
Seite 6: Technische Spezifikationen
Home Basic Edition 7: einphasig 32 A* (7,4 kW) Home Basic Edition 11: dreiphasig 16 A* (11 kW) Standardmäßig konfigurierte Ladekapazität Home Basic Edition 7: 3,7 kW - einphasig 16 A** Home Basic Edition 11: 11 kW - dreiphasig 16 A** Elektro-Sicherheitskategorie... - Seite 7 3. PRODUKTÜBERSICHT 3.2 TECHNISCHE SPEZIFIKATIONEN (FORTSETZUNG) Betriebstemperaturbereich -30℃ bis +50℃ Betriebsfeuchtigkeitsbereich 5% bis 95% Betriebsfeuchtigkeitsbereich 860 hPa bis 1060 hPa Maximale Montagehöhe Sockel 1,5 Meter über dem Boden Empfohlene Montagehöhe Sockel 1 Meter über dem Boden Montageposition Nur senkrechte und aufrechte Position Funktion für Belüftung gemäß...
- Seite 8 3. PRODUKTÜBERSICHT 3.3 PRODUKTÜBERSICHT LED-Statusanzeige Typ 2S Verschluss EV Steckdose & Deckel Identifikationsetikett mit Seriennummer INSTALLATIEHANDLEIDING – P8 VERSION 0129NM02INT01 INSTALLATIONSANLEITUNG – P8 | P8 0520NM19INT05...
-
Seite 9: Übersicht Der Anschlüsse | 7,4 Kw-Version
3. PRODUKTÜBERSICHT 3.4.1 ÜBERSICHT DER ANSCHLÜSSE | 7,4 KW-VERSION Anschluss der Phasendrähte Nulleiteran- schluss Erdungsdraht- Anschluss Erdungspolan- schluss Stromkabel; Erdungspol Kabelklemme INSTALLATIEHANDLEIDING – P9 VERSION 0129NM02INT01 INSTALLATIONSANLEITUNG – P9 | P9 0520NM19INT05... -
Seite 10: Übersicht Der Anschlüsse | 11 Kw-Version
3. PRODUKTÜBERSICHT 3.4.2 ÜBERSICHT DER ANSCHLÜSSE | 11 KW-VERSION Stromkabel-Verbindungen Phase 1 Phase 2 Phase 3 Neutral Erde Spannungsentlas- tungsdatenkabel Erdungspolanschluss Erdungspol Kabelklemme Netzkabeleinlass INSTALLATIEHANDLEIDING – P10 VERSION 0129NM02INT01 INSTALLATIONSANLEITUNG – P10 | P10 0520NM19INT05... -
Seite 11: Installationsübersicht Des Zubehörs
3. PRODUKTÜBERSICHT 3.4.3 INSTALLATIONSÜBERSICHT DES ZUBEHÖRS Die Konfigura- tion von Dreh- schalter und Dip-Schalter für Maximalstrom, Lastabwurf und Kabelschloss (siehe Kapitel 6) 11 kW-Modell RJ12 - P1- Anschluss für Verbindung für ON/ Lastabwurfmodul OFF Peak (Tages-/ Nachtstrom) (L2 & L3 vom Nebenan- Zubehörkabel) schlussver-... - Seite 12 4. INSTALLATIONSDETAILS Der Elektriker ist für die Auswahl der Kabelstärke und der Sicherheitskomponenten verantwortlich, die für die jeweilige Situation geeignet sein und den Vorschriften entsprechen müssen; Hinweise zur - Draht für die maximale Hardware-Amperezahl unter Dauerlast; - Rechnen Sie mit einem COS-Phi von 0,8; Verkabelung* - Rechnen Sie mit einem maximal zulässigen Spannungsabfall über das Kabel von 2%;...
-
Seite 13: Vorbereitung
5. INSTALLATIONSVERFAHREN Vielen Dank, dass Sie diese Ladestation installieren. Kabeldicke entspricht, und platzieren Sie sie in die Stellen Sie sicher, dass es genügend Platz gibt, um die Öffnung des Stromkabeleinlasses. Benutzen Sie Arbeit ordnungsgemäß auszuführen. bei Bedarf Schmiermittel, um das Durchführen des Achten Sie auf sicheres Arbeiten und berücksichtigen Stromkabels zu erleichtern;... -
Seite 14: Nebenanschluss-Zubehör
5. INSTALLATIONSVERFAHREN Obwohl jeder Messkopf mit zwei verschiedenfarbigen Lastabwurfmodul. Gewinden versehen ist, ist die Polarität des Anschlusses Schritt 12: Schließen Sie ihn an den Anschluss P1 an, nicht wichtig. wie im Abschnitt ‘3.4.3 Übersicht über die Installation Der Stromkabelanschluss am Klemmenblock der von Zubehör’... -
Seite 15: On/Off Peak Zubehör
5. INSTALLATIONSVERFAHREN 5.7 ON/OFF PEAK ZUBEHÖR On/Off-Eingang Anschluss an den Smart Meter Schritt 1: Wählen Sie das (nicht mitgelieferte) Kabel mit On/Off Peak-Relais (Spitzenzeit- 5 Adern, das für das Zubehör bestimmt ist; Umschaltrelais) Schritt 2: Wählen Sie die passende Tülle entsprechend Ausgang zum Anschluss der On/Off Peak-Verkabelung der Kabeldicke aus und platzieren Sie sie in die... -
Seite 16: Lokale Konfiguration
6. LOKALE KONFIGURATION Die Home Basic Edition kann vor Ort mit den Dreh- und sein. Die einzige Möglichkeit, um das Kabel dann zu Dip-Schaltern am Ladepunkt konfiguriert werden . entriegeln, besteht darin, den Strom der Ladestation auszuschalten. Wenn sich der Dip-Schalter in der Stellen Sie sicher, dass die Ladestation noch nicht oberen Position befindet, ist die Sperre nur während der eingeschaltet ist, bevor Sie die in diesem Kapitel... -
Seite 17: Regelmässige Verwendung
7. BENUTZERHANDBUCH & FEHLERBEHEBUNG 7.1 REGELMÄSSIGE VERWENDUNG 7.3 FEHLERBEHEBUNG Der erste Schritt besteht darin, Ihr Auto an die Ladestation anzuschließen, indem Sie das Ladekabel SEHEN SIE EINE ROTE LED-LEUCHTE AN IHRER einstecken, wodurch die Sitzung automatisch starten LADESTATION? wird. Um den Ladevorgang zu beenden, ziehen Sie an Wenn ja, bedeutet dies, dass Ihr Auto nicht aufgeladen der Seite des Autos den Stecker des Ladekabels heraus.
