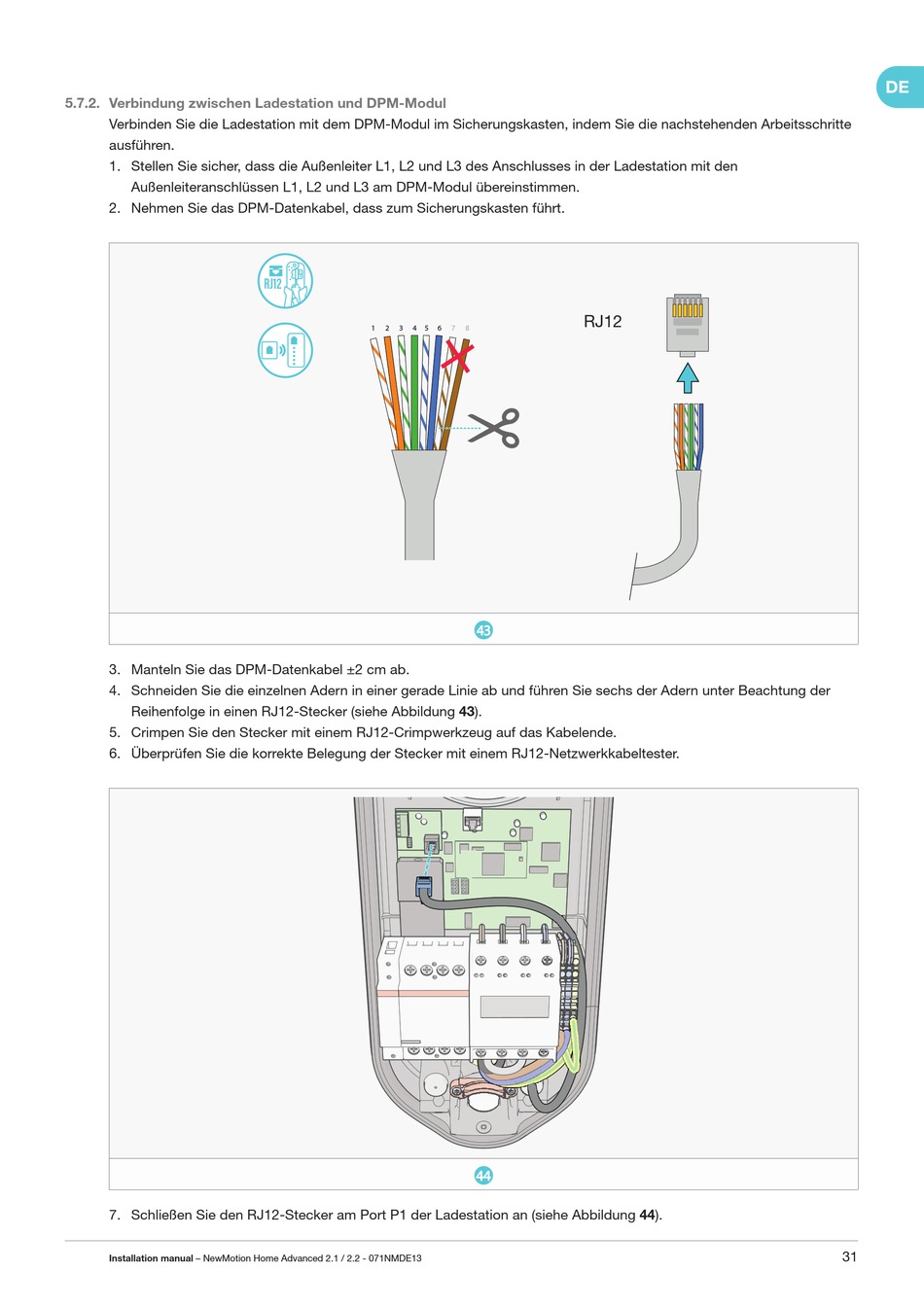

5 . 7 . 2 . Verbindung zwischen Ladestation und DPM-Modul

Verbinden Sie die Ladestation mit dem DPM-Modul im Sicherungskasten, indem Sie die nachstehenden Arbeitsschritte
ausführen.
1 . Stellen Sie sicher, dass die Außenleiter L1, L2 und L3 des Anschlusses in der Ladestation mit den
Außenleiteranschlüssen L1, L2 und L3 am DPM-Modul übereinstimmen.
2 . Nehmen Sie das DPM-Datenkabel, dass zum Sicherungskasten führt.
3 . Manteln Sie das DPM-Datenkabel ±2 cm ab.
4 . Schneiden Sie die einzelnen Adern in einer gerade Linie ab und führen Sie sechs der Adern unter Beachtung der
Reihenfolge in einen RJ12-Stecker (siehe Abbildung 43 ).
5 . Crimpen Sie den Stecker mit einem RJ12-Crimpwerkzeug auf das Kabelende.
6 . Überprüfen Sie die korrekte Belegung der Stecker mit einem RJ12-Netzwerkkabeltester.
7 . Schließen Sie den RJ12-Stecker am Port P1 der Ladestation an (siehe Abbildung 44 ).
Installation manual – NewMotion Home Advanced 2.1 / 2.2 - 071NMDE13
1 2 3 4 5 6 7 8
I
O
RJ12
DE
31
