M8 × 35 mm

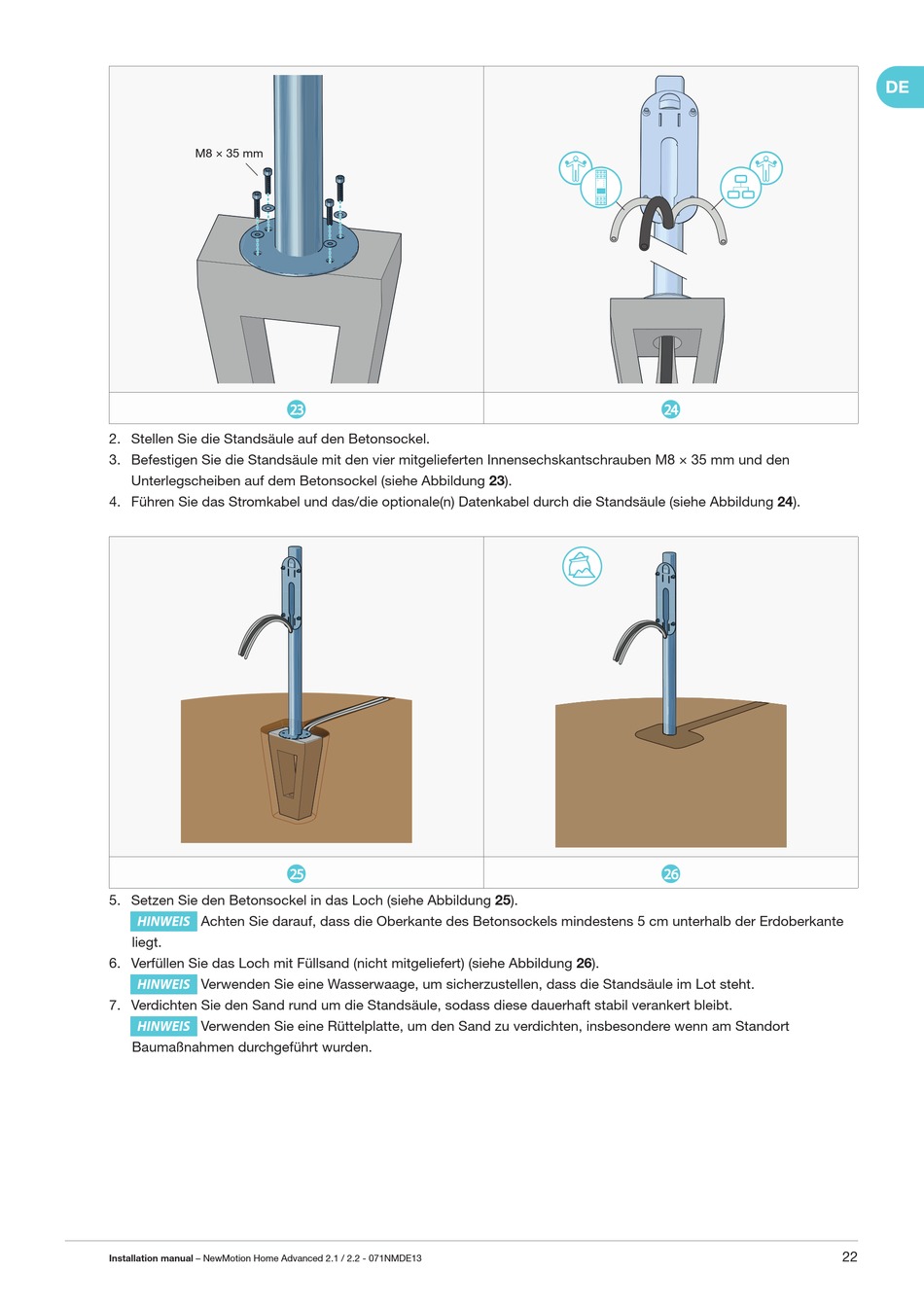

2 . Stellen Sie die Standsäule auf den Betonsockel.
3 . Befestigen Sie die Standsäule mit den vier mitgelieferten Innensechskantschrauben M8 × 35 mm und den
Unterlegscheiben auf dem Betonsockel (siehe Abbildung 23 ).
4 . Führen Sie das Stromkabel und das/die optionale(n) Datenkabel durch die Standsäule (siehe Abbildung 24 ).
5 . Setzen Sie den Betonsockel in das Loch (siehe Abbildung 25 ).
HINWEIS Achten Sie darauf, dass die Oberkante des Betonsockels mindestens 5 cm unterhalb der Erdoberkante
liegt.
6 . Verfüllen Sie das Loch mit Füllsand (nicht mitgeliefert) (siehe Abbildung 26 ).
HINWEIS
Verwenden Sie eine Wasserwaage, um sicherzustellen, dass die Standsäule im Lot steht.
7 . Verdichten Sie den Sand rund um die Standsäule, sodass diese dauerhaft stabil verankert bleibt.
HINWEIS
Verwenden Sie eine Rüttelplatte, um den Sand zu verdichten, insbesondere wenn am Standort
Baumaßnahmen durchgeführt wurden.
