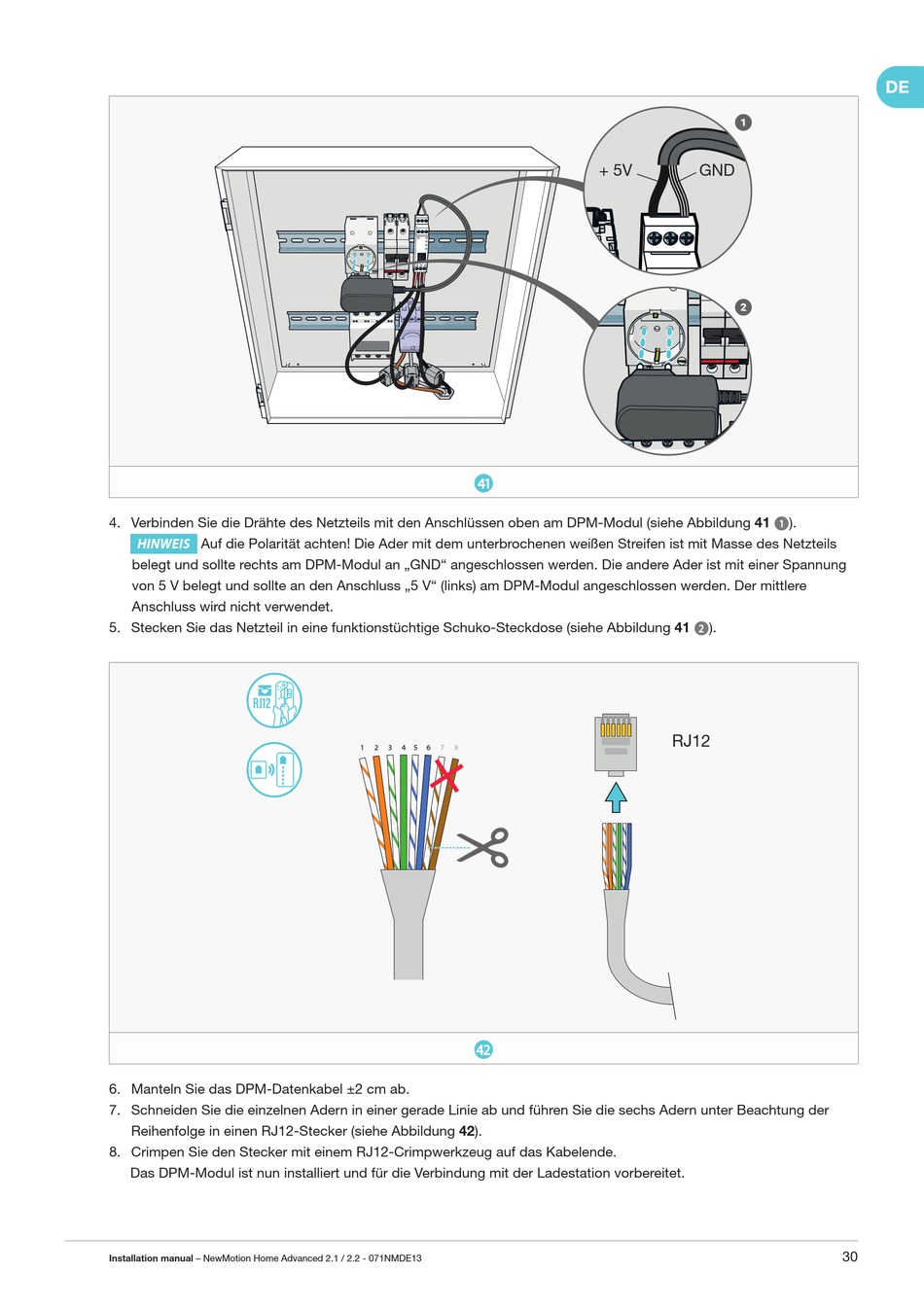

4 . Verbinden Sie die Drähte des Netzteils mit den Anschlüssen oben am DPM-Modul (siehe Abbildung 41
HINWEIS Auf die Polarität achten! Die Ader mit dem unterbrochenen weißen Streifen ist mit Masse des Netzteils
belegt und sollte rechts am DPM-Modul an „GND" angeschlossen werden. Die andere Ader ist mit einer Spannung
von 5 V belegt und sollte an den Anschluss „5 V" (links) am DPM-Modul angeschlossen werden. Der mittlere
Anschluss wird nicht verwendet.
5 . Stecken Sie das Netzteil in eine funktionstüchtige Schuko-Steckdose (siehe Abbildung 41
6 . Manteln Sie das DPM-Datenkabel ±2 cm ab.
7 . Schneiden Sie die einzelnen Adern in einer gerade Linie ab und führen Sie die sechs Adern unter Beachtung der
Reihenfolge in einen RJ12-Stecker (siehe Abbildung 42 ).
8 . Crimpen Sie den Stecker mit einem RJ12-Crimpwerkzeug auf das Kabelende.
Das DPM-Modul ist nun installiert und für die Verbindung mit der Ladestation vorbereitet.
