5.7.

Installation des DPM-Moduls (optional)

Falls der Kunde zusammen mit der Ladestation ein DPM-Modul für das dynamische Leistungsmanagement erworben
hat, installieren Sie das DPM-Modul nach dem unten beschriebenen Ablauf im Sicherungskasten. Falls das DPM-Modul
nicht Bestandteil der Lieferung ist, fahren Sie mit Abschnitt 5.7.3. Anschluss der Ladestation an einen intelligenten
Zähler (Smart Meter) fort.
HINWEIS Um diesen Anschluss herzustellen haben Sie das in Abschnitt 5.3. Vorbereitungen beschriebene DTP-
Datenkabel verlegt.
5.7.1. Installation des DPM für Unternehmen-Moduls

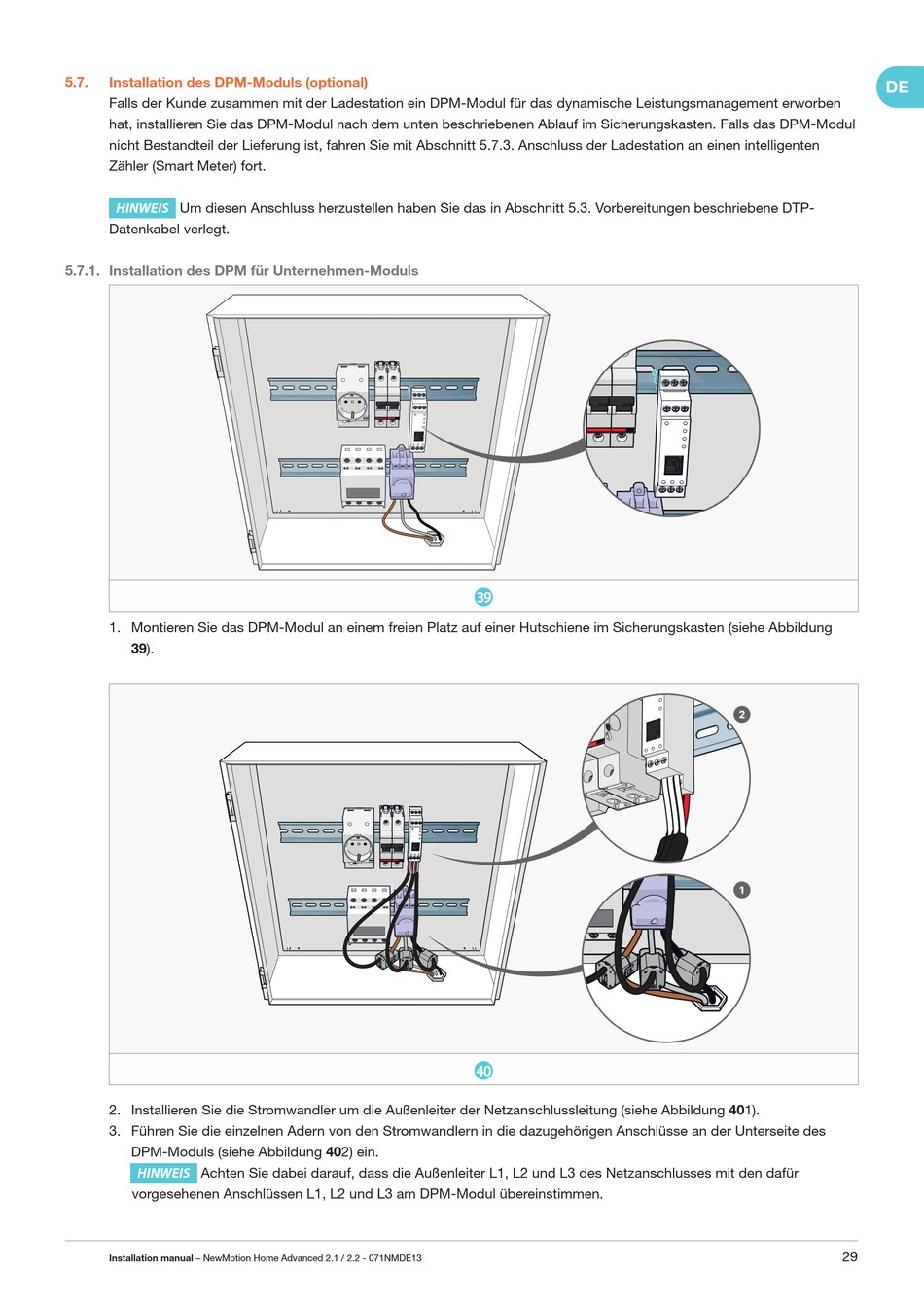

1. Montieren Sie das DPM-Modul an einem freien Platz auf einer Hutschiene im Sicherungskasten (siehe Abbildung
39).
2. Installieren Sie die Stromwandler um die Außenleiter der Netzanschlussleitung (siehe Abbildung 401).
3. Führen Sie die einzelnen Adern von den Stromwandlern in die dazugehörigen Anschlüsse an der Unterseite des
DPM-Moduls (siehe Abbildung 402) ein.
HINWEIS
Achten Sie dabei darauf, dass die Außenleiter L1, L2 und L3 des Netzanschlusses mit den dafür
vorgesehenen Anschlüssen L1, L2 und L3 am DPM-Modul übereinstimmen.
