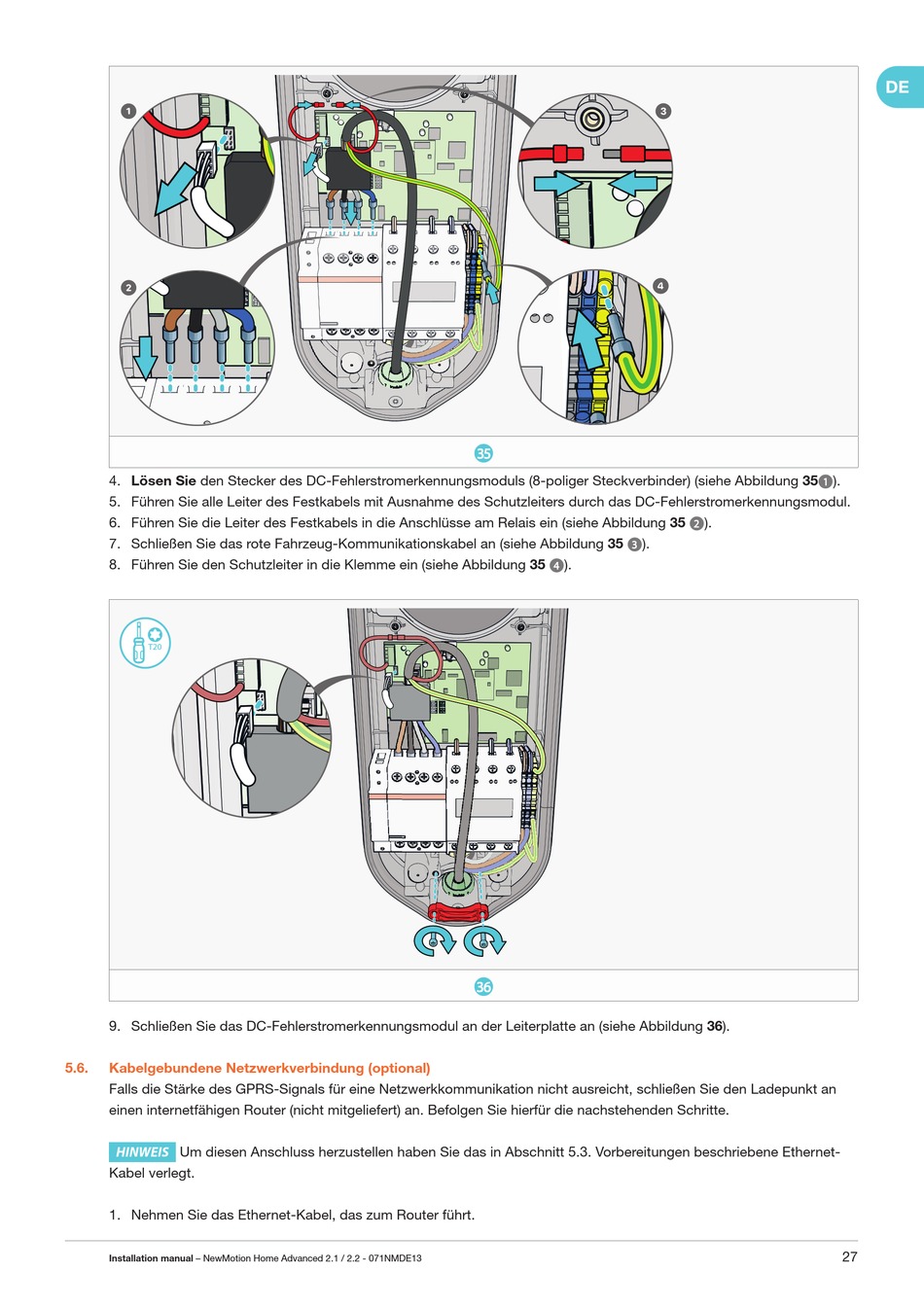

4 . Lösen Sie den Stecker des DC-Fehlerstromerkennungsmoduls (8-poliger Steckverbinder) (siehe Abbildung
5 . Führen Sie alle Leiter des Festkabels mit Ausnahme des Schutzleiters durch das DC-Fehlerstromerkennungsmodul.
6 . Führen Sie die Leiter des Festkabels in die Anschlüsse am Relais ein (siehe Abbildung 35
7 . Schließen Sie das rote Fahrzeug-Kommunikationskabel an (siehe Abbildung 35
8 . Führen Sie den Schutzleiter in die Klemme ein (siehe Abbildung 35
T20
9 . Schließen Sie das DC-Fehlerstromerkennungsmodul an der Leiterplatte an (siehe Abbildung 36 ).
5 . 6 .

Kabelgebundene Netzwerkverbindung (optional)

Falls die Stärke des GPRS-Signals für eine Netzwerkkommunikation nicht ausreicht, schließen Sie den Ladepunkt an
einen internetfähigen Router (nicht mitgeliefert) an. Befolgen Sie hierfür die nachstehenden Schritte.
HINWEIS Um diesen Anschluss herzustellen haben Sie das in Abschnitt 5 . 3 . Vorbereitungen beschriebene Ethernet-
Kabel verlegt.
1 . Nehmen Sie das Ethernet-Kabel, das zum Router führt.
